Съвременните системи за автоматизация зависят от стабилни връзки между сензори, контролери, машини и комуникационни мрежи.ОбединениееКонектор за промишлени сензори от серия M12е проектиран за тези взискателни среди, комбинирайки стандартизиран интерфейс с резба от 12 mm, защита IP67, множество конфигурации на щифтове и надеждно предаване на сигнал за промишлени приложения за наблюдение и автоматизация.
Конекторът M12 се превърна в практичен стандарт за свързване на промишлени сензори, защото балансира компактния размер, механичната сигурност, защитата на околната среда и електрическите характеристики. За приложения, вариращи от сензори за близост и фотоелектрически сензори до устройства за налягане, температура и IO-Link, изборът на правилната конфигурация M12 може пряко да повлияе на надеждността на системата. Reunion предоставя решения за конектори за сензор M12 с конфигурации от 2 до 17 пина, опции с A-код, екранирани или неекранирани дизайни, позлатени месингови контакти и персонализирани кабелни комплекти. Със защита IP67, 100% електрически тестове и съответствие с DIN EN 61076-2-101, фамилията конектори е подходяща за взискателни фабрични среди, опаковъчно оборудване, автомобилна електроника, машини за обработка на храни и други системи за индустриална автоматизация.
Съдържание
- Какво представлява конектор за промишлени сензори от серия M12?
- Защо конекторът M12 се използва широко в индустриалната автоматизация?
- Какви ключови характеристики трябва да търсят инженерите?
- Техническите спецификации на съединител M12 с един поглед
- Къде се използват често конектори за сензори M12?
- Как трябва да изберете правилния конектор за сензор M12?
- Какво прави решението M12 на Reunion практичен избор?
- Често задавани въпроси
- Заключение

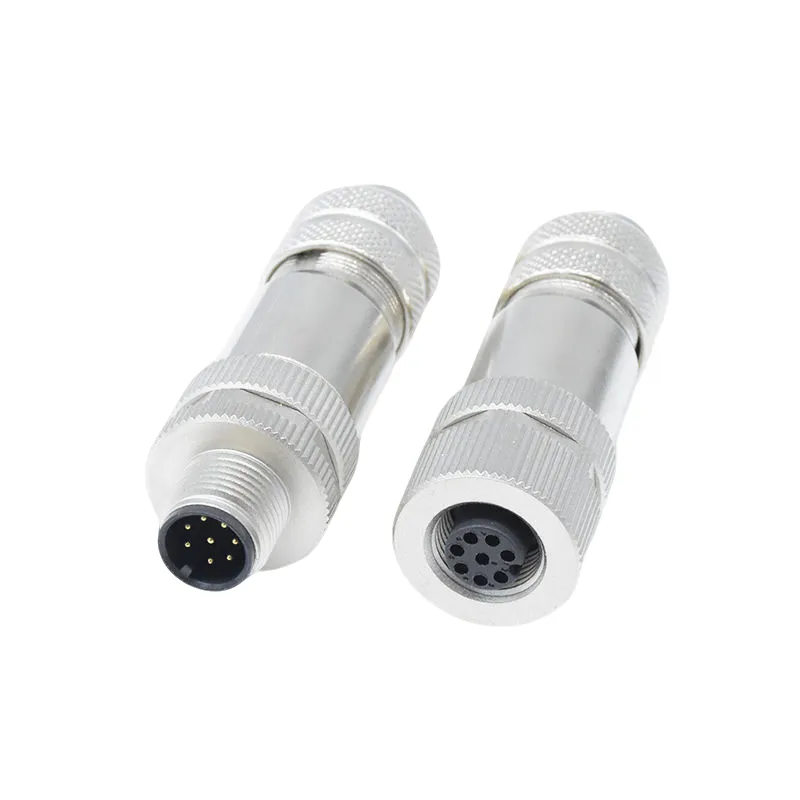

Какво представлява конектор за промишлени сензори от серия M12?
Конектор M12 е компактен кръгъл конектор с номинален 12 mm интерфейс, който обикновено се използва за свързване на индустриални сензори и компоненти за автоматизация. Неговият механизъм за свързване с резба създава сигурна връзка, която е по-малко уязвима на вибрации от много конвенционални конструкции на щепсел и контакт.
TheКонектор за промишлени сензори от серия M12се свързва особено със сензорни приложения, тъй като A-кодираната конфигурация поддържа общи индустриални сензорни функции. В зависимост от броя на щифтовете и електрическия дизайн, връзка M12 може да предава мощност, дискретни сигнали, аналогови сигнали или цифрова комуникация.
Серията M12 на Reunion е проектирана в съответствие с DIN EN 61076-2-101 и се предлага в конфигурации от 2 до 17 пина. Продуктовата гама също така включва екранирани и неекранирани версии, различни методи за терминиране и кабелни комплекти за различни оформления на оборудването.
Защо конекторът M12 се използва широко в индустриалната автоматизация?
Индустриалните сензори често работят в среди, където вибрации, прах, влага, масло, химикали и повтарящи се механични движения са неизбежни. Съединител, използван при тези условия, трябва да прави повече от просто прехвърляне на електрически сигнал.
1. Сигурна резбова връзка
Механизмът за свързване с резба спомага за поддържането на стабилно свързване, когато сензорите са инсталирани на движещи се машини, конвейери, роботизирано оборудване и производствени линии. Това намалява възможността от прекъсващи връзки, причинени от вибрации.
2. Компактен индустриален дизайн
12-милиметровият форм фактор осигурява полезен баланс между инсталационно пространство и възможност за свързване. Инженерите могат да интегрират сензори в сравнително компактни машинни структури, без да използват прекалено големи конектори.
3. Опазване на околната среда
Защитата IP67 в свързано състояние помага за защита на връзката от прах и временно потапяне във вода. Това прави подходящите конфигурации M12 полезни за зони за измиване, външно оборудване и производствени среди с високо съдържание на частици.
4. Поддръжка на интелигентни сензори
Индустриалната автоматизация все повече се насочва към свързани сензори и диагностика в реално време. Подходяща 4-пинова M12 конфигурация може да поддържа IO-Link комуникация, позволявайки на данните от сензора и диагностичната информация да пътуват през същата инфраструктура за връзка.
Какви ключови характеристики трябва да търсят инженерите?
Не всеки конектор M12 е идентичен. Когато определят конектор за промишлена сензорна система, инженерите трябва да оценят електрическите характеристики, защитата на околната среда, механичната конструкция и съвместимостта с предвидения сензор.
- A-кодиран интерфейс:Обща конфигурация за индустриални сензорни приложения.
- 2- до 17-пинови опции:Позволява на конектора да отговаря на прости и по-сложни изисквания за сигнал.
- IP67 защита:Подходящ за много взискателни фабрични и външни среди, когато е правилно съчетан.
- Позлатени контакти:Месинговите контакти със златно покритие спомагат за поддържане на ниска контактна устойчивост и устойчивост на корозия.
- Екранирани версии:Полезно за приложения, при които електромагнитните смущения могат да повлияят на аналогови или цифрови сигнали.
- Опции за PUR кабел:Подходящ за среда, включваща масло, флуиди за рязане, химикали или често движение.
- Множество методи за прекратяване:Конфигурациите за запояване, запояване с потапяне, кримпване и летящ проводник поддържат различни изисквания за инсталиране.
За интелигентни сензорни приложения екранирането, кабелната конструкция, качеството на контакта и целостта на сигнала стават особено важни. Избирането на тези характеристики според действителната работна среда може да помогне за намаляване на повреди, свързани с връзката.
Техническите спецификации на съединител M12 с един поглед
Следващите спецификации обобщават представителни електрически и механични параметри на гамата конектори за сензори M12 с A-код на Reunion.
| Пин конфигурация | Текущ рейтинг | Номинално напрежение | Габарит на проводника | Контактно съпротивление |
|---|---|---|---|---|
| 2-пинов | 4А | 250V | 22AWG | ≤3mΩ |
| 3-пинов | 4А | 250V | 22AWG | ≤3mΩ |
| 4-пинов | 4А | 250V | 22AWG | ≤3mΩ |
| 5-пинов | 4А | 250V | 22AWG | ≤3mΩ |
| 6-пинов | 2А | 30V | 24AWG | ≤3mΩ |
| 8-пинов | 2А | 30V | 24AWG | ≤3mΩ |
| 12-пинов | 1.5A | 30V | 26AWG | ≤3mΩ |
| 17-пинов | 1.5A | 30V | 26AWG | ≤3mΩ |
Общите спецификации включват работен температурен диапазон от -25°C до +85°C, защита IP67 при свързване, най-малко 100 цикъла на свързване и 48-часова устойчивост на солена мъгла. Конекторът използва изолация PA66 и месингови контакти със златно покритие. Материалите са съвместими с RoHS, докато производствените единици преминават електрически тестове преди изпращане.
Къде се използват често конектори за сензори M12?
Комбинацията от компактна конструкция, заключване с резба, екологично уплътнение и гъвкави конфигурации на щифтове прави свързаността M12 подходяща за широк спектър от приложения за автоматизация.
Фабрична автоматизация
Сензори за близост, фотоелектрически сензори, крайни изключватели и други машинни сензори могат да използват M12 връзки за предаване на сигнали за откриване към PLC и системи за управление.
Производство на автомобили
Автомобилните производствени линии често включват високи нива на вибрации, автоматизирана обработка на материали и широки сензорни мрежи. Механично защитеният конектор може да помогне за поддържането на надеждни връзки по време на непрекъсната работа.
Машини за опаковане
Опаковъчното оборудване зависи от точното откриване на продукти, позиции, контейнери и състояния на машината. Връзките на сензора M12 могат да опростят окабеляването между сензорите и системите за автоматизирано управление.
Преработка на храни
Промивните среди изискват съединители с подходяща защита от околната среда. Връзка M12 с рейтинг IP67 може да се обмисли, когато се изисква устойчивост на прах и влага, при условие че цялата инсталация е проектирана и поддържана по подходящ начин.
Интелигентно производство и IO-Link
Сензорите с активиран IO-Link могат да предоставят данни за процеса и диагностика в допълнение към конвенционалните сензорни сигнали. Подходяща екранирана 4-пинова M12 конфигурация може да осигури практичен интерфейс за тези свързани устройства.
Как трябва да изберете правилния конектор за сензор M12?
Изборът на конектор M12 трябва да започне с електрическите и механични изисквания на сензора, вместо просто да изберете опцията с най-ниска цена.
- Потвърдете броя на пиновете.Определете колко захранващи, сигнални, комуникационни и спомагателни връзки са необходими.
- Проверете изискванията за напрежение и ток.Уверете се, че избраната конфигурация осигурява достатъчен електрически капацитет за приложението.
- Изберете типа кодиране.А-кодираните конектори M12 обикновено се свързват със сензорни и задвижващи приложения.
- Оценете условията на околната среда.Помислете за вода, прах, масло, химикали, температура, вибрации и излагане на открито.
- Определете дали е необходимо екраниране.Екранираните версии могат да бъдат изгодни за чувствителни към EMI аналогови и цифрови комуникационни приложения.
- Изберете подходящия кабел.PUR може да бъде предимство в взискателни промишлени среди, докато PVC може да отговаря на по-малко агресивни приложения.
- Посочете ориентацията на конектора.Правите и под прав ъгъл дизайни могат да помогнат за оптимизиране на прокарването на кабелите и наличното място за инсталиране.
За IO-Link приложения, 4-пиновата A-кодирана конфигурация е често срещан избор. Когато кабелите, електромагнитните условия или движението на машината са взискателни, конструкцията на кабела и екранировката трябва да бъдат оценени заедно със самия конектор.
Какво прави решението M12 на Reunion практичен избор?
Обединение комбинира производство на конектори, обработка на кабели, сглобяване и електрически тестове в рамките на интегриран производствен процес. Този подход осигурява по-голям контрол върху критичните етапи на производство, от прецизна обработка и селективно покритие до леене под налягане и крайна проверка.
Производството на съединители M12 на компанията включва автоматизирано сглобяване и 100% електрическа проверка, обхващаща непрекъснатост, изолационно съпротивление и диелектрична устойчивост. Използва се и партидно тестване на околната среда за параметри като IP67 уплътнение и устойчивост на солена мъгла.
За OEM производители и системни интегратори, персонализирането може да се простира отвъд тялото на конектора. Наличните опции включват:
- 2- до 17-пинови конфигурации
- Персонализирани дължини на кабела от 0,2 m до 20 m
- PUR или PVC кабелни обвивки
- Прави или правоъгълни конфигурации
- Конструкции за монтаж на панел или кабел
- Екранирана или неекранирана конструкция
- Запояване, кримпване, запояване с потапяне или завършване с летящ кабел
- Маркиране и опаковане на кабели по поръчка
За купувачите, оценяващи доставчиците, системите за качество и проследимостта могат да бъдат също толкова важни, колкото и физическите спецификации на конектора. Reunion заявява, че производството му работи съгласно системи за управление ISO 9001, ISO 14001 и ISO 13485, със съвместими с RoHS материали и запазена документация за проверка.
Често задавани въпроси
1. За какво се използва основно конекторът за промишлени сензори от серия M12?
Сензорен конектор M12 се използва главно за свързване на индустриални сензори със системи за управление, PLC, I/O модули и оборудване за автоматизация. Типичните приложения включват сензори за близост, фотоелектрични сензори, сензори за налягане, температурни сензори и IO-Link устройства.
2. Коя M12 конфигурация се използва обикновено за IO-Link?
Конфигурация M12 с 4-пинов A-код обикновено се използва за сензорни приложения на IO-Link. Типично разположение осигурява захранващи връзки и C/Q комуникационна линия. Могат да бъдат избрани екранирани версии и подходяща промишлена кабелна конструкция, когато има проблеми с електромагнитни смущения или по-дълги кабели.
3. Може ли конектор M12 да предава едновременно мощност и данни?
да В зависимост от конфигурацията на щифтовете и приложението, връзката M12 може да носи както захранващи, така и сигнални или комуникационни функции. Например, 4-пиновата конфигурация може да поддържа захранване и IO-Link данни, докато версиите с по-висок брой пинове могат да приемат допълнителни сигнали.
4. Конектор M12 подходящ ли е за мокра или прашна промишлена среда?
Подходящо проектираните и правилно свързани конектори M12 могат да осигурят силна защита на околната среда. Гамата сензорни конектори на Reunion е класифицирана като IP67 в свързано състояние, което я прави подходяща за много прашни, мокри, външни приложения и приложения, свързани с измиване. Цялостната инсталация трябва винаги да се оценява за действителните условия на околната среда.
5. Какви кабелни опции са налични за персонализирани модули M12?
Персонализираните комплекти могат да бъдат доставени с различни дължини на кабела, PUR или PVC обвивки, прави или правоъгълни конфигурации на конектори, опции за екраниране и кабелни комплекти с един или два края. Това позволява връзката да бъде адаптирана към различни оформления на машината и изисквания за инсталиране на сензора.
Заключение
Надеждната сензорна мрежа започва с надеждни физически връзки. Правилният конектор M12 може да осигури сигурно механично свързване, защита на околната среда, ниско контактно съпротивление, гъвкав капацитет на сигнала и съвместимост с модерни архитектури за автоматизация. С множество конфигурации на щифтове, екранирани опции, защита IP67 и персонализирани кабелни комплекти, решението M12 на Reunion може да поддържа широк спектър от индустриални сензорни изисквания. Ако планирате нова сензорна система или заменяте съществуващи промишлени конектори, научете повече за конектора за промишлени сензори от серията M12 исвържете се с насза технически насоки, персонализирани спецификации и оферта, фокусирана върху приложението.
