Обединениеразработва решения за конектори за приложения, които изискват надеждни електрически връзки, удобна работа и компактна интеграция. TheB серия метален Push-pull конекторе кръгъл конектор, проектиран около самозаключващ се механизъм за натискане и издърпване, който помага на производителите на оборудване да установят сигурни връзки, като същевременно опростява рутинното свързване и прекъсване на връзката в индустриални, инструментални, медицински и други електронни приложения.

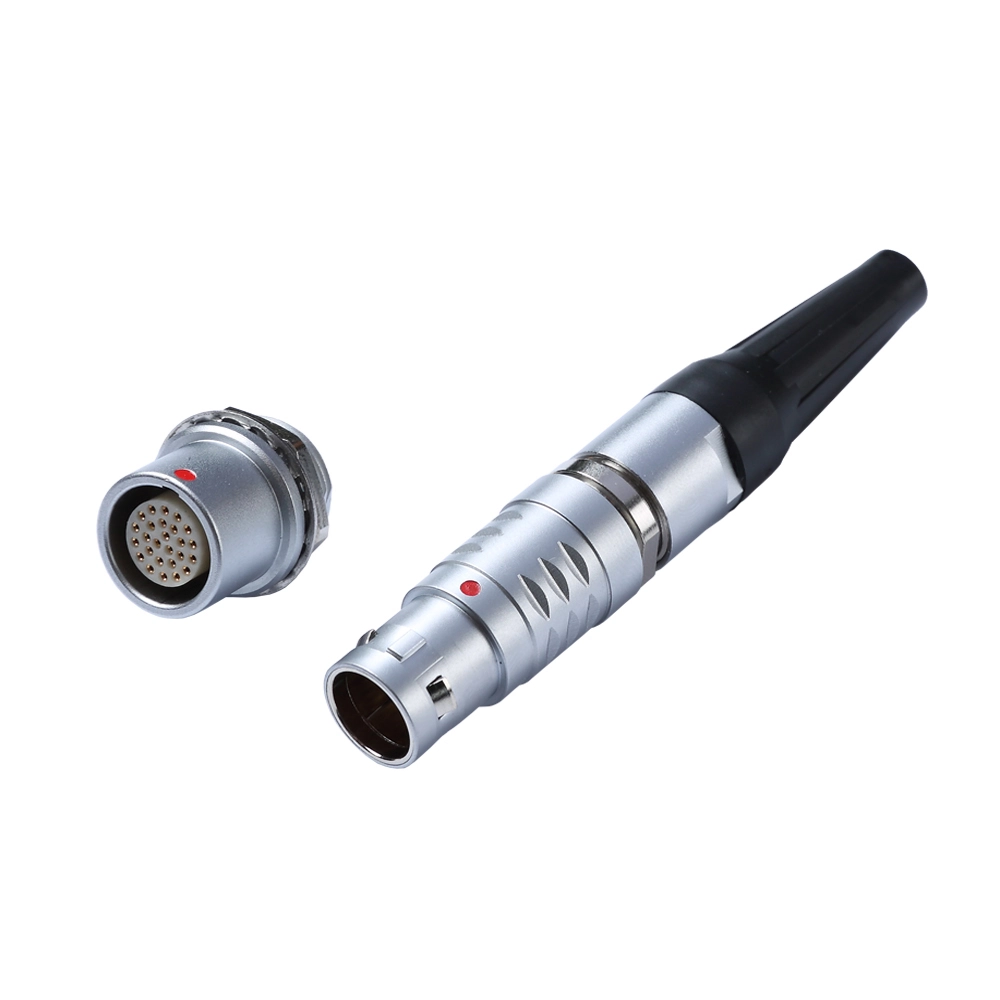

Метален Push-pull конектор от серия B съчетава метален кръгъл корпус с push-pull заключващ механизъм за поддържане на бързи и сигурни електрически връзки. В зависимост от избраната конфигурация, това семейство конектори може да побере множество контактни подредби, различни стилове на монтаж и опции за запояване, кримпване или завършване на печатни платки. Поради тези характеристики си струва да се вземе предвид оборудване, което изисква многократно свързване, икономична инсталация и надежден сигнал или предаване на енергия. Тази статия обяснява как работи конекторът, неговите основни предимства при дизайна, сценарии на приложение, критерии за избор и съображения за качество. Той също така очертава техническата информация, която купувачите трябва да потвърдят с Reunion, преди да посочат конектор за нов дизайн или проект за подмяна.
A Metal Push-pull Connector от серия B е кръгъл електрически съединител, който използва самозаключващ се механизъм за натискане и издърпване за свързване и разединяване на свързващи компоненти. За разлика от конвенционалните съединители с резба, които обикновено изискват ротационно затягане, дизайнът с натискане и издърпване позволява на потребителите да установят връзка чрез поставяне на щепсела в съвместимия му контакт. Заключващият механизъм се включва, когато съединителят е правилно свързан и се освобождава чрез определеното издърпване.
Металният корпус осигурява здрав механичен интерфейс и може да допринесе за електромагнитната съвместимост, когато екраниращата структура на конектора е правилно интегрирана в оборудването. В зависимост от конфигурацията, конекторът може да поддържа предаване на електрически сигнал, доставка на енергия или комбинация от изисквания към веригата.
Информацията за продукта от серията B на Reunion обхваща множество размери и конфигурации на конектори. Наличните опции могат да включват прави или ъглови конструкции, различни контактни подредби и алтернативни методи за завършване. Купувачите трябва да се консултират с приложимия чертеж и спецификация на продукта, за да проверят точните характеристики на избран модел.
За подробна информация за продукта посетете страницата на Reunion B Series Metal Push-pull Connector.
Механизмът за натискане и издърпване е проектиран да прави операциите по електрическо свързване ясни, без да се жертва сигурността на свързващия интерфейс. Работата му може да бъде разбрана на три етапа.
Този принцип на работа е особено полезен при оборудване, което изисква честа смяна на връзката, достъп за поддръжка или работа в затворени пространства. Може да намали времето, изразходвано за повтаряща се обработка на съединителя, в сравнение със системите за свързване, които изискват множество стъпки на затягане.
Заключващият механизъм обаче не трябва да се третира като заместител на правилния монтаж. Разтягането на кабела, разместването на съединителя, несъвместимите свързващи части и неправилното боравене все още могат да компрометират работата на връзката. Потребителите трябва да следват инструкциите на производителя за свързване, освобождаване и управление на кабела.
Самозаключващият се дизайн поддържа бързо свързване и умишлено освобождаване. Полезно е, когато операторите трябва редовно да свързват или изключват електрически вериги, без многократно да завъртат съединителната гайка.
Металната обвивка осигурява издръжлива конекторна структура и може да поддържа непрекъснатост на екранирането в подходящо проектирани системи. Ефективната защита от електромагнитни смущения зависи от цялостната връзка, включително контакт на корпуса, екраниране на кабела, заземяване и качество на монтажа.
Различните конструкции на оборудването изискват различен брой електрически вериги. Семейството B Series включва множество конфигурации на контакти, позволяващи на инженерите да оценят опциите според броя на сигналите, изискванията за захранване, наличното пространство и архитектурата на окабеляването. Точният брой на контактите и техните електрически характеристики трябва да бъдат проверени за избрания модел.
В зависимост от конфигурацията на продукта изборът за прекратяване може да включва:
Стилът на контакта, размерът на проводника, инструментите за сглобяване и пространството за инсталиране трябва да бъдат оценени заедно, преди да бъде определен конекторът.
Ключовите функции помагат за насочване на щепсела в правилната ориентация на свързване. Това може да намали риска от неправилно подравняване и да подобри последователността на сглобяването, особено когато оборудването съдържа множество подобни конектори.
Металният Push-pull конектор от серия B може да се счита за оборудване, което се възползва от компактен кръгъл интерфейс и удобно боравене с връзки. Действителната пригодност зависи от електрическите, механичните и екологичните оценки на избрания модел.
За медицински, критични за безопасността или други регламентирани приложения съединителят трябва да отговаря на изискванията на цялостния дизайн на оборудването. Общото описание на продукта на конектора не установява самостоятелно съответствие с всеки специфичен за приложение стандарт.
Изборът на конектор въз основа само на външен вид или размер на корпуса може да доведе до проблеми със съвместимостта. Инженерите и екипите за закупуване трябва да оценят пълните електрически и механични изисквания, преди да направят поръчка.
Определете колко захранващи и сигнални вериги са необходими на оборудването. Разрешете предвидената архитектура на окабеляването и потвърдете дали избраната вложка поддържа необходимото разположение на контактите. Не приемайте, че съединителите с подобни външни размери имат идентични вътрешни оформления.
Проверете номиналния ток и работното напрежение за точната конфигурация на съединителя. Тези стойности могат да варират в зависимост от диаметъра на контакта, броя на контактите, размера на проводника, температурата и работните условия. Максималната оценка на един модел никога не трябва да се прилага автоматично към цялата серия.
Изберете запояване, кримпване или завършване на печатни платки според дизайна на оборудването и производствения процес. Потвърдете необходимите инструменти, спецификация на кабела, оформление на печатни платки и налично пространство за сглобяване.
Проверете номерата на части на щепсела и гнездото, размерите на корпуса, изреза на панела, разположението за монтаж и диапазона на диаметъра на кабела. За проекти за подмяна сравнете чертежите на съществуващия конектор и разположението на контактите, вместо да разчитате само на името на продукта.
Прегледайте работната температура, влажността, вибрациите, механичния удар, излагането на корозия и защитата от проникване. Изберете ниво на защита, подходящо за предвидената среда и се уверете, че цялата сглобена връзка отговаря на изискването.
Следващата таблица обобщава основните фактори, които трябва да се имат предвид, когато се оценява конектор от серия B за нов дизайн на оборудване.
| Фактор на подбор | Какво да проверите | Защо има значение |
|---|---|---|
| Брой контакти | Брой и разположение на електрическите контакти | Гарантира, че конекторът поддържа необходимите вериги |
| Електрически оценки | Номинален ток, работно напрежение и спецификации на контакта | Помага за предотвратяване на електрическо пренапрежение и неподходящи работни условия |
| Тип прекратяване | Конфигурация на спойка, кримпване или печатна платка | Определя метода на окабеляване, инструментите и изискванията за сглобяване |
| Ориентация на конектора | Права или ъглова конструкция, където е налична | Помага за насочване на кабела и място за инсталиране |
| Заключване и подравняване | Съвместими свързващи части и ключово разположение | Намалява рисковете от неправилно свързване и нежелано прекъсване на връзката |
| Опазване на околната среда | IP рейтинг, температура, влажност, вибрации и условия на корозия | Поддържа надеждна работа в предвидената среда |
| Изисквания за обслужване | Очаквана честота на чифтосване и достъп за поддръжка | Помага да се определи дали конекторът отговаря на работния процес |
Тази таблица е контролен списък за избор, а не заместител на официалния лист с данни за продукта. Потвърдете всяка критична стойност спрямо текущата техническа документация за точния номер на частта.
Правилната инсталация помага да се запази производителността на конектора през целия експлоатационен живот на оборудването. Дори един добре проектиран конектор може да се повреди преждевременно, ако е сглобен неправилно или е изложен на условия извън неговите номинални граници.
Методите за почистване и смазочните материали, ако има такива, трябва да следват инструкциите на производителя. Неодобрените химикали или абразивни инструменти могат да повредят контактната обшивка, изолацията или уплътнителните компоненти.
За OEM проекти и повтарящи се производствени поръчки, качеството на съединителя трябва да се оценява чрез документирани изисквания, а не само чрез общи твърдения. Структурираната оценка може да помогне на екипите за закупуване да сравнят доставчиците и да намалят рисковете за интеграция.
Преди да одобрите конектор, помислете за следните точки:
Продуктовата страница B Series на Reunion предоставя отправна точка за оценка на продукта. За критични дизайнерски решения купувачите трябва да получат текущите специфични за модела спецификации и да потвърдят, че предложената конфигурация отговаря на техните изисквания.
Основното му предимство е комбинацията от самозаключваща се операция с натискане и издърпване и метална кръгла конекторна структура. Този дизайн може да опрости многократното свързване и прекъсване на връзката, като същевременно поддържа сигурни връзки в съвместимо оборудване.
В зависимост от избрания модел опциите могат да включват контакти за запояване, кримпване и печатни платки. Купувачите трябва да потвърдят наличния стил на завършване и изискванията за сглобяване за точния номер на частта.
Може да е подходящо за съвместимо медицинско и диагностично оборудване, когато неговите електрически, механични, почистващи и екологични изисквания отговарят на приложението. Производителят на цялото устройство трябва да провери всички съответни регулаторни изисквания и изисквания за безопасност преди употреба.
Не. Защитата на околната среда варира според дизайна и конфигурацията на конектора. Купувачите трябва да проверят посочения IP рейтинг и дали той се отнася за съединен комплект, несвързан съединител или друго определено условие. Не приемайте, че само металният корпус осигурява водоустойчива защита.
Осигурете необходимия брой контакти, електрически рейтинги, типове щепсели и контакти, метод на завършване, размери на кабела, изисквания за монтаж, работна среда и очаквано количество за поръчка. Съществуващ номер на част, чертеж или мостра също могат да помогнат на доставчика да оцени съвместимостта.
Метален Push-pull конектор от серия B може да бъде практичен избор за оборудване, изискващо удобно свързване, сигурно самозаключване и компактен кръгъл електрически интерфейс. Правилната конфигурация зависи от броя на контактите, стойностите на тока и напрежението, метода на завършване, механичната съвместимост и екологичните изисквания. Чрез проверка на подробните спецификации и валидиране на конектора в предвиденото оборудване, инженерите и екипите за закупуване могат да вземат по-уверени решения за снабдяване. Разгледайте металния Push-pull конектор B Series от Reunion, за да прегледате наличната информация за продукта. Ако планирате нов дизайн, замяна на съществуващ конектор или снабдяване с компоненти за масово производство,свържете се с насза да обсъдите вашите технически изисквания, да потвърдите съвместимите конфигурации и да поискате подробности за продукта за вашето приложение.
-
