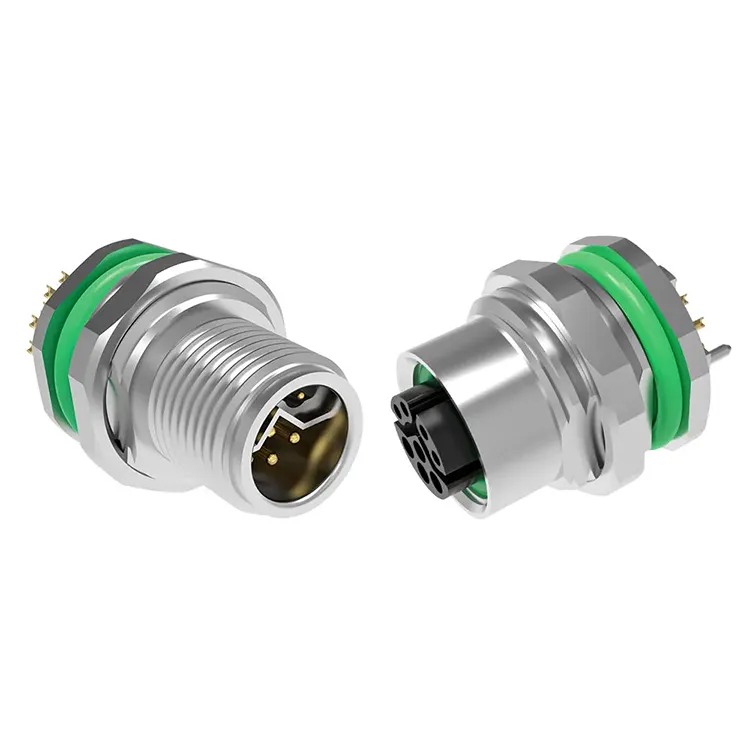

ОбединениеосигуряваИндустриален съединител от серия M12като универсално решение за свързване за фабрична автоматизация, сензори, изпълнителни механизми, fieldbus системи, индустриален Ethernet и разпределение на енергия. С 2–17 пинови конфигурации, множество опции за кодиране, защита IP67 и опции за екраниране и кабелни комплекти, семейството на конекторите е проектирано за взискателни индустриални среди, където стабилните електрически и механични връзки са от съществено значение.
Конектор M12 е повече от компактен кръгъл конектор. Неговият стандартизиран интерфейс с резба, система за кодиране, екологично уплътнение и широки електрически конфигурации го правят важна технология за свързване за модерно оборудване за автоматизация. Серията M12 може да поддържа приложения, вариращи от сензори и IO-Link устройства до PROFIBUS, DeviceNet, CANopen, индустриален Ethernet, серво системи и разпределение на постоянен ток. Това ръководство обяснява основните спецификации, опциите за кодиране, сценариите на приложение, факторите за избор и съображенията за качество, които инженерите и екипите за закупуване трябва да оценят, когато избират индустриален конектор M12.
Съдържание
Защо конекторът M12 се използва широко в индустриалната автоматизация?
Какви са основните спецификации на промишлен конектор M12?
Как се различават опциите за кодиране M12?
Къде се използват често индустриалните съединители M12?
Как трябва да изберете правилния конектор M12?
Какви качествени фактори трябва да проверяват купувачите?
Често задавани въпроси за индустриални съединители M12
Защо конекторът M12 се използва широко в индустриалната автоматизация?
Индустриалното оборудване се нуждае от връзки, които остават стабилни въпреки вибрации, влага, температурни промени, прах и честа поддръжка. Форматът M12 отговаря на тези изисквания с компактен кръгъл дизайн и съединителен механизъм с резба.
За инженерите по автоматизация едно от основните му предимства е гъвкавостта. Различните конфигурации на кодиране M12 са проектирани за различни електрически и комуникационни функции, като помагат за предотвратяване на несъвместими връзки. Следователно конекторът може да бъде интегриран в сензори, задвижващи механизми, контролни шкафове, полеви устройства, двигатели, Ethernet мрежи и друго индустриално оборудване.
Продуктовите спецификации на Reunion показват, че неговата серия M12 е проектирана в съответствие със съответните стандарти DIN EN 61076-2-101/109/111 и може да постигне защита IP67 при свързване. Продуктовата гама също така включва екранирани и неекранирани конфигурации, предоставящи опции за приложения с различни изисквания за електромагнитна съвместимост.
За индустриалните потребители тази комбинация от стандартизирани размери, избор на кодиране, опазване на околната среда и гъвкавост на приложението може да опрости проектирането и поддръжката на окабеляването.
Какви са основните спецификации на промишлен конектор M12?
Изборът на съединител въз основа само на неговия физически размер може да доведе до неподходяща връзка. Електрическите характеристики, кодирането, броят на щифтовете, екранирането, защитата на околната среда и методът на терминиране трябва да бъдат взети под внимание преди покупката.
| Параметър | Типична гама/характеристика от серия M12 | Разглеждане на кандидатурата |
|---|---|---|
| Брой пинове | 2–17 пина в зависимост от кода | Изберете според изискванията за мощност и сигнал |
| Текущ рейтинг | Приблизително 0,5–16 A в зависимост от кода | Важно за сензори, задвижващи механизми, двигатели и силови вериги |
| Номинално напрежение | Приблизително 30–630 V в зависимост от конфигурацията | Трябва да съответства на работното напрежение на оборудването |
| Степен на защита | IP67 при свързване | Подходящ за много прашни, мокри и измиващи среди |
| Контактен материал | Месинг със златно покритие | Поддържа стабилен електрически контакт и устойчивост на корозия |
| Изолатор | PA66 | Осигурява електрическа изолация в конектора |
| Контактно съпротивление | ≤3mΩ за определения диапазон | По-ниското съпротивление помага за поддържане на електрическата ефективност |
| Температурен диапазон | -25°C до +85°C | Проверете спрямо действителната работна среда |
| Екраниране | Екраниран и неекраниран вариант | Екранирането може да бъде важно в среди с електрически шум |
| Съответствие с околната среда | RoHS-съвместими материали | Полезно за проекти с изисквания за екологично съответствие |
Точната оценка винаги зависи от избраното кодиране и конфигурация. Например, публикуваните спецификации на производителя изброяват по-високи текущи възможности за версиите на S-код и L-код, отколкото за няколко конфигурации, ориентирани към сигнала. Следователно кодът на съединителя трябва да бъде избран заедно с електрическите изисквания, а не да се третира като вторичен детайл.
Как се различават опциите за кодиране M12?
Кодирането M12 е един от най-важните фактори при избора на индустриален конектор. Различните схеми на ключове са предназначени за различни електрически или комуникационни функции.
- A-код:Обикновено се използва за сензори, задвижващи механизми, IO-Link устройства и приложения за DC сигнали. Конфигурациите могат да варират от 2 до 17 пина.
- B-код:Обикновено се свързва с PROFIBUS, DeviceNet и други полеви приложения.
- C-код:Проектиран за приложения с променливотоково захранване и се предлага в множество конфигурации на щифтове.
- D-код:Използва се за индустриални Ethernet приложения като 100 Mbps мрежови връзки.
- X-код:Проектиран за високоскоростни Ethernet приложения и обикновено използва 8-пинова конфигурация.
- S-код:Предназначен за променливотоково захранване с по-висок ток и приложения, свързани със серво.
- L-код:Проектиран за разпределение на постоянен ток и изисквания за по-висок ток.
Системата за кодиране помага да се намали възможността за свързване на несъвместими вериги. Инженерите трябва да потвърдят кода на съединителя, разположението на щифтовете, напрежението, тока и свързващия интерфейс, посочени от производителя на оборудването, преди да финализират компонент.
Къде се използват често индустриалните съединители M12?
Компактният форм фактор и защитата на околната среда на конекторите M12 ги правят подходящи за много индустриални точки на свързване.
Фабрична автоматизация
Конекторите M12 често се използват за свързване на сензори за близост, фотоелектрични сензори, задвижващи механизми, I/O модули и контролни устройства. Техният стандартизиран интерфейс може да опрости окабеляването и поддръжката на машината.
Индустриален Ethernet
D-code и X-code конфигурациите могат да се използват за индустриални мрежови връзки. В автоматизираните производствени линии надеждните Ethernet връзки са важни за комуникацията между полеви устройства, контролери, комутатори и друго мрежово оборудване.
Роботика и системи за движение
Роботизираното оборудване може да изложи съединителите на вибрации и повтарящи се движения. Резбова съединителна система осигурява механична връзка, проектирана да устои на случайно разхлабване при нормални работни условия.
Оборудване за работа на открито и измиване
С рейтинг IP67, когато са правилно свързани, подходящи конфигурации M12 могат да се използват в среда, където оборудването може да се сблъска с вода, прах или рутинни процеси на почистване. Правилният монтаж и уплътняването остават от съществено значение за постигане на определеното ниво на защита.
Разпределение на мощността
Опциите за S-код и L-код разширяват платформата M12 отвъд сигналите с ниска мощност. В зависимост от избраната конфигурация, серията може да поддържа захранващи връзки с променлив или постоянен ток с по-голям ток за индустриално оборудване.
Как трябва да изберете правилния конектор M12?
Систематичният процес на подбор може да помогне за избягване на проблеми със съвместимостта и ненужни разходи за подмяна. Преди да направите поръчка, оценете следните фактори:
- Идентифицирайте приложението:Определете дали връзката е предназначена за сензори, комуникация на данни, захранване, двигатели или смесени функции.
- Потвърдете кодирането:Изберете A, B, C, D, X, S, L или друга приложима конфигурация въз основа на интерфейса на оборудването.
- Проверете изискванията за ПИН:Уверете се, че броят на контактите е достатъчен за всички необходими захранващи и сигнални вериги.
- Проверете електрическите характеристики:Сравнете стойностите на напрежението и тока на съединителя с действителните системни изисквания.
- Оценете условията на околната среда:Помислете за вода, прах, химикали, вибрации, температура и излагане на открито.
- Определете изискванията за екраниране:Могат да се имат предвид екранирани версии, когато електромагнитните смущения могат да повлияят на целостта на сигнала.
- Изберете прекратяване:В зависимост от структурата на оборудването опциите могат да включват запояване, запояване с потапяне, кримпване или накрайници с летящ проводник.
- Потвърдете изискванията за кабела:Материалът на кабела, дължината, гъвкавостта, радиусът на огъване и ориентацията на съединителя трябва да съответстват на средата на инсталиране.
За проекти, включващи множество типове конектори, също е полезно да се подготви график за свързване, показващ устройството, кода на конектора, броя на щифтовете, електрическата функция, спецификацията на кабела и свързващия интерфейс. Това предоставя практическа справка за екипите за доставки и производство.
Какви качествени фактори трябва да проверяват купувачите?
Качеството на индустриалния конектор е тясно свързано със стабилността на връзката в дългосрочен план. Един продукт може да изглежда подобно външно, докато има значителни разлики в контактните материали, покритието, уплътняването, консистенцията на сглобяването и електрическата проверка.
Обединение заявява, че неговата серия M12 използва месингови контакти със златно покритие, изолатори PA66 и заявено контактно съпротивление от не повече от 3 mΩ. Производителят също така описва 100% електрически тест за всяка единица и проверка на ниво IP67 на потапяне. Неговата публикувана информация за качеството допълнително изброява ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 и съответствие с RoHS в рамките на неговата рамка за качество и съответствие.
За екипите за доставки следните контролни точки за качество са особено полезни:
- Спецификации на материала и покритието
- Контактно съпротивление и изолационни характеристики
- Проверка на IP защита
- Изисквания за цикъл на механично свързване
- Екраниране, където е приложимо
- Процедури за електрически тестове
- Проследимост на партидите и документация за проверка
- Съгласуваност на монтажа и завършването на кабела
Тези фактори осигуряват по-пълна основа за оценка на промишлен конектор, отколкото само единичната цена. За OEM и обемни проекти инженерната поддръжка, възможностите за персонализиране, проследимостта на производството и последователността на доставката също могат да повлияят на общата стойност на доставката.
Често задавани въпроси за индустриални съединители M12
Какво представлява индустриалният конектор от серия M12?
Индустриален съединител от серия M12 е компактен кръгъл съединител с номинален 12 mm интерфейс с резба. Той се използва широко за промишлени сензори, задвижващи механизми, оборудване за автоматизация, комуникационни мрежи и захранващи връзки. Различното кодиране и конфигурации на щифтове позволяват на една и съща обща конекторна платформа да обслужва различни приложения.
Водоустойчив ли е конектор M12?
Подходящите конфигурации M12 могат да постигнат защита IP67 при правилно свързване. Това означава, че посоченият продукт може да осигури защита срещу проникване на прах и временно потапяне във вода при определени условия на изпитване. Действителната производителност зависи от правилното свързване, уплътнителните компоненти, монтажа и конфигурацията на продукта.
Каква е разликата между A-code и D-code M12 конектори?
Конекторите M12 с A-код обикновено се използват за сензори, задвижващи механизми, IO-Link и приложения за общ сигнал или DC, докато версиите с D-код са предназначени предимно за индустриални Ethernet приложения. Кодирането предотвратява случайно свързване на грешен тип конектор.
Могат ли конекторите M12 да пренасят както захранване, така и данни?
Да, в зависимост от конфигурацията. Някои схеми на A-код могат да комбинират захранващи и сигнални функции, докато приложения, изискващи по-висока мощност и отделна комуникация на данни, могат да използват различни кодове M12 за съответните им вериги.
Как да избера правилния конектор M12 за моята машина?
Започнете с интерфейса на устройството и идентифицирайте необходимото кодиране, брой щифтове, напрежение, ток, комуникационен протокол, екраниране, степен на защита, тип кабел и метод на терминиране. Ако съединителят е резервен компонент, също се препоръчва да съответства на оригиналния номер на частта или чертежа на оборудването.
Заключение
Индустриалният конектор от серията M12 осигурява стандартизирано и адаптивно решение за свързване за модерни системи за автоматизация. Неговата гама от опции за кодиране, конфигурации на щифтове, електрически рейтинги, избор на екраниране и защита IP67 му позволяват да поддържа всичко от сензори и IO-Link устройства до индустриален Ethernet и приложения с по-висок ток. За производители на оригинално оборудване, системни интегратори и производители на промишлено оборудване, изборът на конектор според пълната електрическа и екологична спецификация е от съществено значение за надеждна работа на място. Ако имате нужда от помощ при избора на подходяща конфигурация, персонализиран кабелен комплект или обемно решение за вашето приложение,свържете се с насза да обсъдим вашите изисквания с инженерния и производствен екип на Reunion.
