Резюме на статията:TheS серия метален Push-pull конекторсъчетава компактна конструкция, сигурно заключване с натискане и издърпване, пълно EMC екраниране и гъвкави контактни конфигурации за оборудване, където надеждността на връзката и ограниченото пространство за инсталиране са от значение. Разработено отОбединение, серията е предназначена за медицинско оборудване, инструменти за тестване и измерване, носими технологии и преносими електронни системи. С размери на корпуса 0–2, множество опции за контакт, повече от 5000 цикъла на свързване и температурен диапазон до -45°C, той осигурява практически баланс между миниатюризация, издръжливост и електрическа производителност.
Съдържание
- Какво представлява S Series Metal Push-pull Connector?
- Какви са основните предимства на серията S?
- Какви са основните технически спецификации?
- Къде се използва S Series Metal Push-pull Connector?
- Как инженерите трябва да изберат правилния конектор?
- Как може да се персонализира серията S?
- Как Reunion контролира качеството на продукта?
- Често задавани въпроси

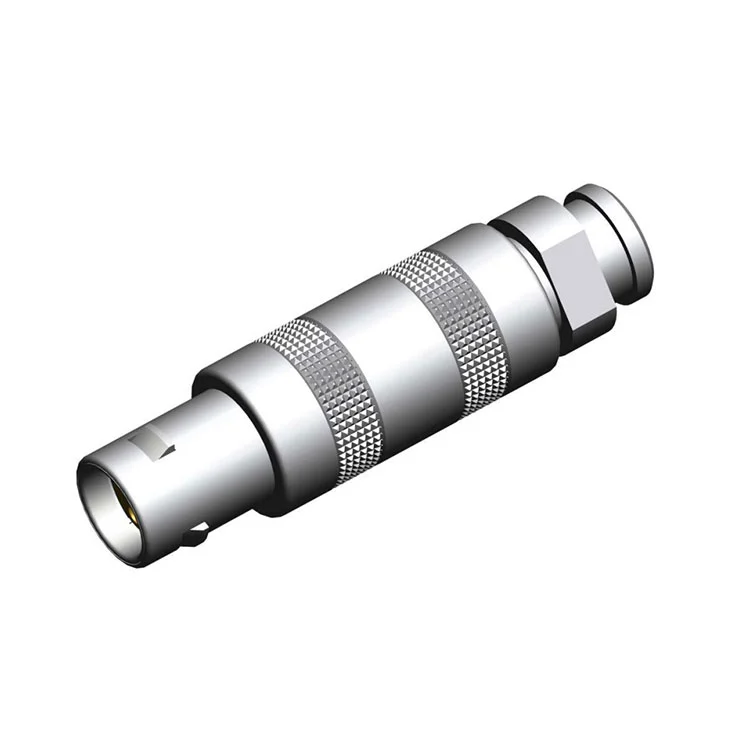

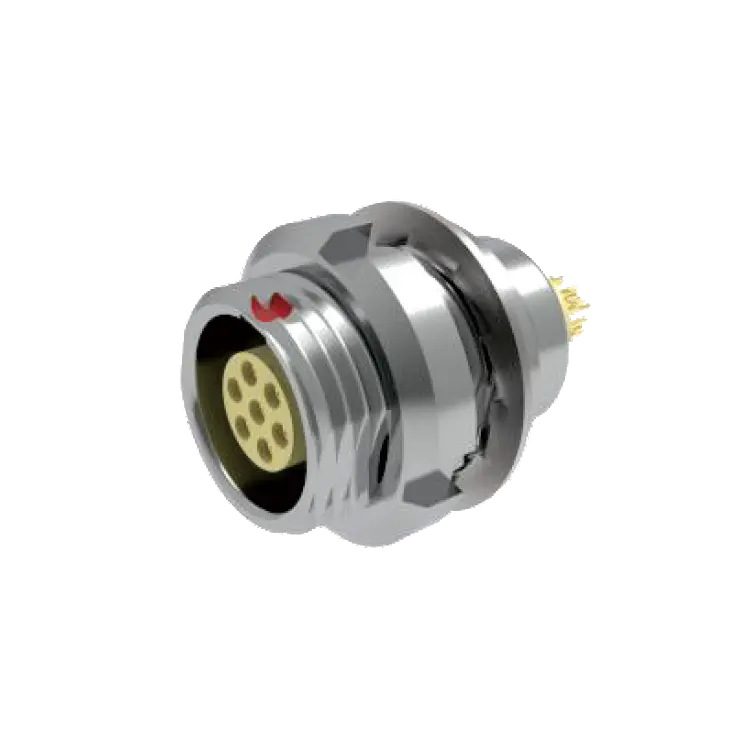

Какво представлява S Series Metal Push-pull Connector?
TheS серия метален Push-pull конекторе компактен кръгъл конектор, разработен за приложения, изискващи надеждни електрически връзки в ограничени монтажни пространства. За разлика от конвенционалните конектори с резба, неговият самозаключващ се механизъм за натискане и издърпване позволява бързо свързване и освобождаване, като същевременно осигурява тактилна и звукова обратна връзка, когато връзката е правилно задействана.
Обединение позиционира серията S за преносимо и ограничено пространство оборудване, където размерът на конектора, механичната надеждност, екранирането и лекотата на работа влияят върху дизайна на системата. Неговата метална конструкция осигурява механична здравина и 360-градусово електромагнитно екраниране, докато тънкият му профил помага за минимизиране на изпъкналостта от панела на оборудването.
Серията се предлага в различни размери на корпуса и контактни конфигурации. В зависимост от конфигурацията, инженерите могат да изберат запояване или завършване на печатни платки, за да отговарят на различните изисквания за сглобяване. Тази гъвкавост прави съединителя подходящ както за компактни прототипи, така и за серийно произвеждано професионално оборудване.
Какви са основните предимства на серията S?
Изборът на конектор рядко се основава на една спецификация. За преносима електроника и професионално оборудване дизайнерите обикновено трябва да балансират инсталационното пространство, сигурността на връзката, целостта на сигнала, издръжливостта и изискванията за производство. Серията S адресира тези фактори чрез няколко дизайнерски функции.
Компактна и лека конструкция
Дизайнът с нисък профил намалява размера на корпуса на конектора, простиращ се извън монтажната повърхност. Това е особено ценно при ръчни инструменти и компактни шасита, където всеки милиметър пространство на панела има значение.
Бързо Push-pull заключване
Самозаключващият механизъм поддържа бърза работа с една ръка. Звуково щракване и тактилна обратна връзка помагат на операторите да идентифицират успешното задействане, което е особено полезно, когато конекторите трябва да бъдат инсталирани в ограничени или визуално ограничени позиции.
360-градусово EMC екраниране
Изцяло металният корпус осигурява непрекъснато електромагнитно екраниране около интерфейса за свързване. Публикуваните спецификации показват повече от 60 dB затихване при 100 MHz, което прави серията подходяща за оборудване, където електромагнитните смущения могат да повлияят на чувствителни сигнали.
Висока издръжливост на чифтосване
Серията S е проектирана за многократно свързване и изключване, с номинална издръжливост от повече от 5000 цикъла на свързване. Това е важно за тестово оборудване, медицински инструменти и преносими системи, които често се обслужват или преконфигурират.
- Монтаж на нископрофилен панел
- Push-pull самозаключваща се операция
- Метален корпус за електромагнитно екраниране
- Множество размери на корпуса и конфигурации на контакта
- Повече от 5000 цикъла на чифтосване
- Опции за работна температура от -45°C до +125°C
Какви са основните технически спецификации?
Разбирането на електрическите и механичните спецификации е от съществено значение преди интегрирането на кръгъл конектор в нов продукт. Следващите спецификации обобщават публикуваната конфигурация на серията S.
| Параметър | Спецификация на серията S |
|---|---|
| Материал на корпуса | Месинг, стандартен |
| Размери на корпуса | 0, 1 и 2 |
| Опции за контакт | 2 до 6 пина на референтната конфигурация; може да има опции с по-висока плътност |
| Текущ рейтинг | 5A до 15A на контакт, в зависимост от контактния габарит |
| Номинално напрежение | 200V до 500V AC/DC |
| Цикли на чифтосване | Повече от 5000 операции |
| Температурен диапазон | -45°C до +125°C |
| EMI екраниране | 360° метална екранировка; >60 dB затихване при 100 MHz |
| Защита от проникване | Стандарт IP50 |
| Устойчивост на пръски сол | Повече от 72 часа |
| Контактно съпротивление | ≤5 mΩ първоначално |
| Изолационно съпротивление | ≥5000 MΩ при 500 VDC |
Действителните номинални стойности винаги трябва да се проверяват спрямо конкретната конфигурация на конектора, размера на контакта, метода на завършване и предвидените работни условия преди квалификацията на крайния продукт.
Къде се използва S Series Metal Push-pull Connector?
Комбинацията от компактни размери, бързо заключване, екраниране и механична издръжливост прави серията S подходяща за оборудване, което изисква често свързване, като същевременно поддържа малък общ отпечатък.
Медицинско и диагностично оборудване
Преносими ултразвукови системи, монитори за пациенти, пулсови оксиметри, електрохирургично оборудване и диагностични инструменти могат да се възползват от компактни конектори, които остават сигурни по време на движение и обслужване на оборудването. Надеждността на конектора е особено важна, когато електрическите сигнали трябва да останат стабилни при многократна употреба.
Оборудване за тестване и измерване
Ръчните осцилоскопи, мултиметри, логически анализатори, оборудване за калибриране и инструменти за тестване на околната среда често изискват компактни външни интерфейси. Механизмът push-pull може да опрости честите промени на връзката, докато металната обвивка помага за защита на чувствителните сигнали от електромагнитни смущения.
Носима и преносима технология
Индустриалните екзоскелети, носимите системи за наблюдение, оборудването, монтирано на главата, и друга преносима електроника могат да бъдат изправени пред строги ограничения на пространството и теглото. Тънкият кръгъл конектор предоставя на дизайнерите друга опция, когато конвенционалните по-големи интерфейси са неподходящи.
Професионална аудио-визуална техника
Преносимите записващи устройства, камерите за излъчване, безжичните предаватели и свързаното с тях професионално оборудване може да изискват конектори, които могат да издържат на многократно боравене. Интерфейсът с бързо заключване може да подобри използваемостта на място, без да се разчита на дълъг процес на свързване с резби.
Как инженерите трябва да изберат правилния конектор?
Изборът на конектор трябва да започне с действителните електрически, механични, екологични и инсталационни изисквания на оборудването, вместо просто да изберете най-малкия наличен модел.
- Определете изискването за контакт:Определете необходимия брой захранващи и сигнални вериги и оставете достатъчно място за бъдещи промени в дизайна.
- Проверете електрическите характеристики:Сравнете работното напрежение и ток с номиналните стойности на конектора, като вземете предвид габарита на контакта и температурата.
- Оценете наличното пространство:Потвърдете размера на черупката, изреза на панела, дълбочината на конектора, маршрутизирането на кабела и разстоянието около свързващия интерфейс.
- Помислете за честотата на чифтосване:За често обслужвано оборудване дайте приоритет на съединителите, предназначени за повтарящи се цикли на свързване.
- Прегледайте условията на околната среда:Температура, вибрации, удар, влажност, корозия и електромагнитни смущения могат да повлияят на избора на конектор.
- Определете метода на прекратяване:Решете дали запояване, печатна платка или завършване на кабелен комплект отговаря най-добре на производствения процес.
За OEM проекти също е полезно да се оцени конекторът заедно с кабелния комплект, задната обвивка, облекчаването на напрежението, структурата на панела и схемата на окабеляване. Този подход намалява проблемите с интеграцията по време на по-късните производствени етапи.
Как може да се персонализира серията S?
Различните платформи за оборудване често изискват различни конфигурации на конектори. Reunion предоставя опции за персонализиране, които позволяват на серията S да бъде адаптирана към специфични механични и кабелни изисквания.
| Зона за персонализиране | Налични опции |
|---|---|
| Покритие на черупката / цвят | Сребрист, черен или избрани цветове по RAL |
| Контактно покритие | Опции за злато, сребро или калай |
| Габарит на кабела | 32AWG до 20AWG |
| Материали за яке | PVC, PUR, силикон или PTFE |
| Лазерно маркиране | Лого, номер на част, баркод или друга идентификация |
| Опаковка | Антистатични тръби, ленти и макари и персонализирано етикетиране |
Персонализираните кабелни комплекти могат също да бъдат доставени с избрани дължини, габарити, екраниращи конфигурации и формовани ботуши за облекчаване на напрежението. Това може да опрости снабдяването, като позволи на OEM да осигури конектор и готов за инсталиране кабелен комплект като един интегриран компонент.
Как Reunion контролира качеството на продукта?
За професионалните конектори последователното производство е толкова важно, колкото и основният дизайн на продукта. Reunion заявява, че неговият производствен процес обхваща прецизна машинна обработка, повърхностна обработка, контактно щамповане и покритие, формоване на вложки, сглобяване, електрически тестове, механични тестове и опаковане.
Критичните производствени размери се контролират чрез прецизна обработка и мониторинг на процеса. Готовите продукти се подлагат на електрическа и механична проверка, включително контактно съпротивление, изолационно съпротивление, диелектрична устойчивост, непрекъснатост, свързваща сила и визуални проверки.
Според информацията за продукта, системата за качество на Реюнион включва ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, UL признат статус и RoHS съответствие. Компанията също така заявява, че конекторите от серията S получават 100% електрически и механични тестове преди изпращане.
За OEM купувачите тази комбинация от контрол на производството, тестване, проследимост и поддръжка за персонализиране може да бъде ценна, когато производителността на конектора пряко влияе върху надеждността на крайния продукт.
Често задавани въпроси
Какво прави серията S различна от конвенционалния конектор с резба?
Основната разлика е самозаключващият механизъм за натискане и издърпване. Позволява на оператора да свърже и освободи съединителя бързо, без да завърта съединителна гайка, което го прави особено удобен за преносимо оборудване, ситуации на сляпо свързване и приложения, изискващи чести промени на връзката.
Колко цикъла на чифтосване може да поддържа серията S?
Публикуваната спецификация показва повече от 5000 операции на чифтосване. Действителният експлоатационен живот може да зависи от конфигурацията на съединителя, работната среда, условията на свързване и практиките за поддръжка.
Подходяща ли е серията S за медицинско оборудване?
да Серията е позиционирана за медицинско оборудване за диагностика и лечение, а Реюнион заявява, че нейната система за качество включва ISO 13485:2016. Цялото завършено медицинско изделие обаче остава отговорно за собствените си приложими регулаторни изисквания и изисквания за безопасност.
Може ли Reunion да достави персонализирани кабелни комплекти?
да Кабелните комплекти могат да бъдат персонализирани според типа на кабела, габарита, дължината, екранировката, материала на обвивката и дизайна на облекчаването на напрежението. Опциите включват кабелни материали от PVC, PUR, силикон и PTFE с габарити от 32AWG до 20AWG.
Какъв температурен диапазон е наличен?
Публикуваният стандартен диапазон е от -45°C до +125°C. Инженерите трябва да потвърдят температурния рейтинг на точния конектор, конфигурацията на контакта, кабела и монтажа, преди да го използват в приложения с екстремни температури.
Може ли конекторът да бъде персонализиран с фирмено лого или номер на част?
да Reunion изброява лазерното гравиране като опция за персонализиране, което позволява на клиентите да маркират корпуса с лого, номер на част, баркод или друга идентификационна информация.
Заключение
Металният Push-pull конектор от серията S е предназначен за инженери, които се нуждаят от компактно, сигурно и издръжливо решение за свързване, без да жертват екранирането или удобството за обслужване. Неговият заключващ механизъм с натискане и издърпване, метална конструкция, множество размери на корпуса, гъвкави опции за завършване и повече от 5000 цикъла на свързване го правят много подходящ за медицинско оборудване, тестови инструменти, преносима електроника, носими системи и професионални аудио-визуални приложения. Ако разработвате нов продукт или търсите надежден конектор за смяна, посетете продуктовата страница S Series на Reunion, за да прегледате наличната конфигурация и опции за контакт. За персонализирани спецификации, кабелни комплекти, OEM изисквания или обемни покупки,свържете се с насза да обсъдите вашето приложение с инженерния екип на Reunion и да поискате подходящо решение.
