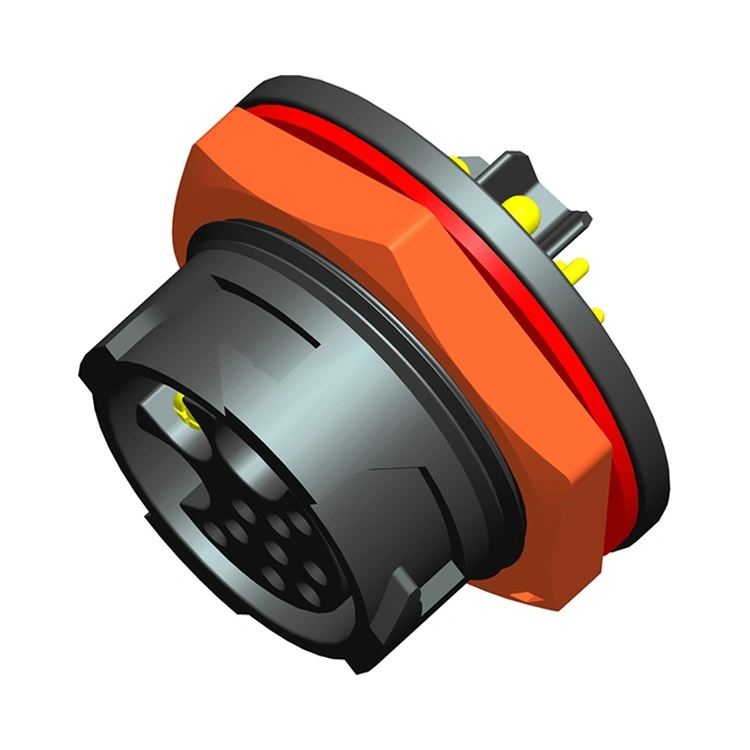

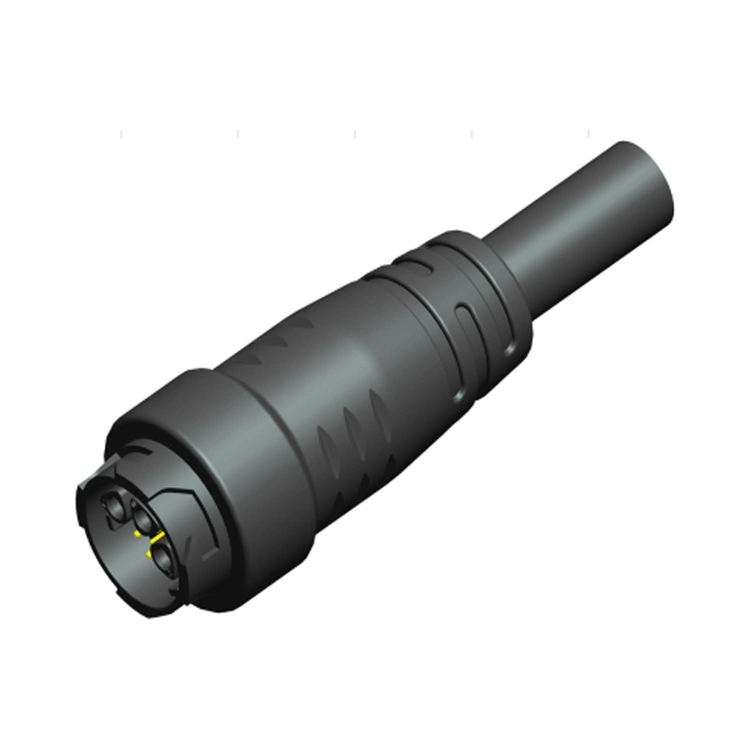

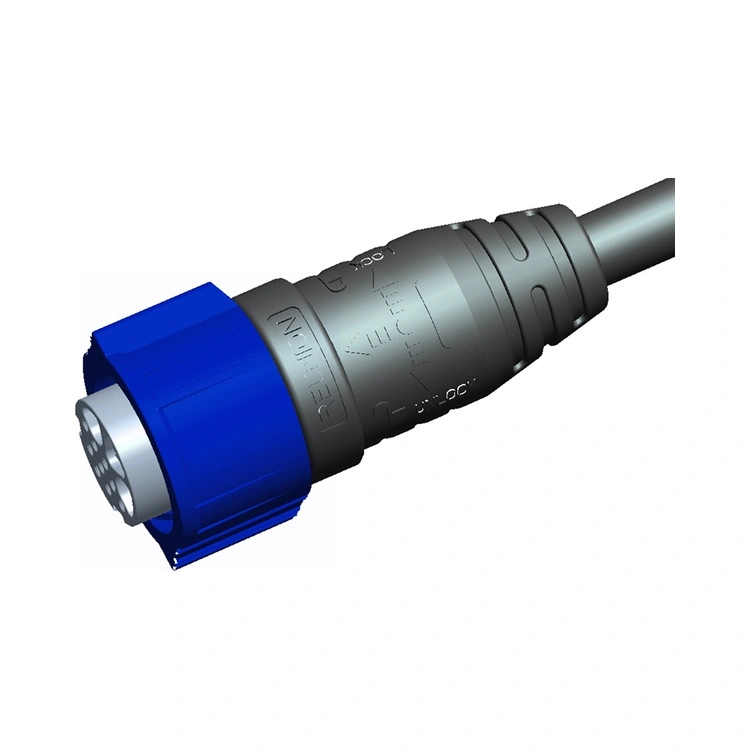

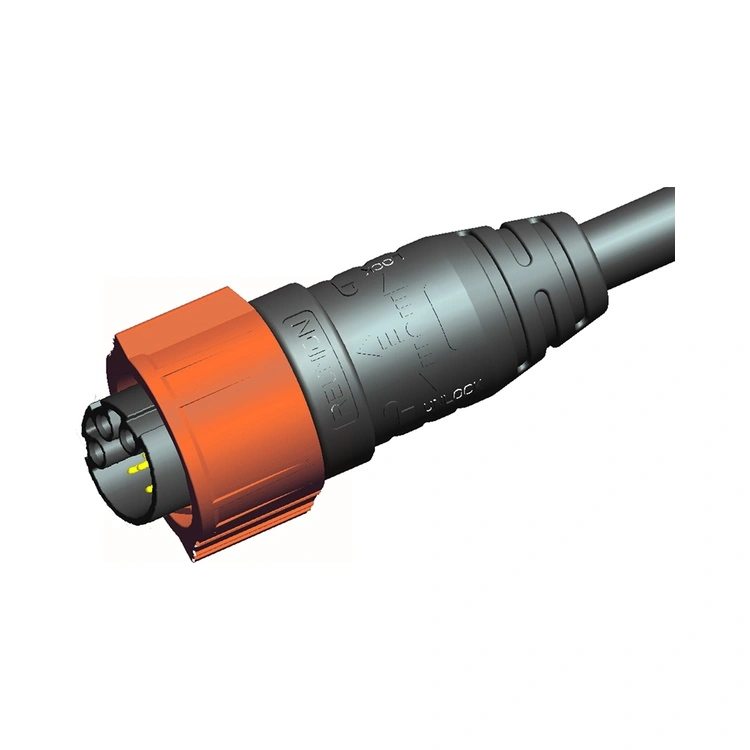

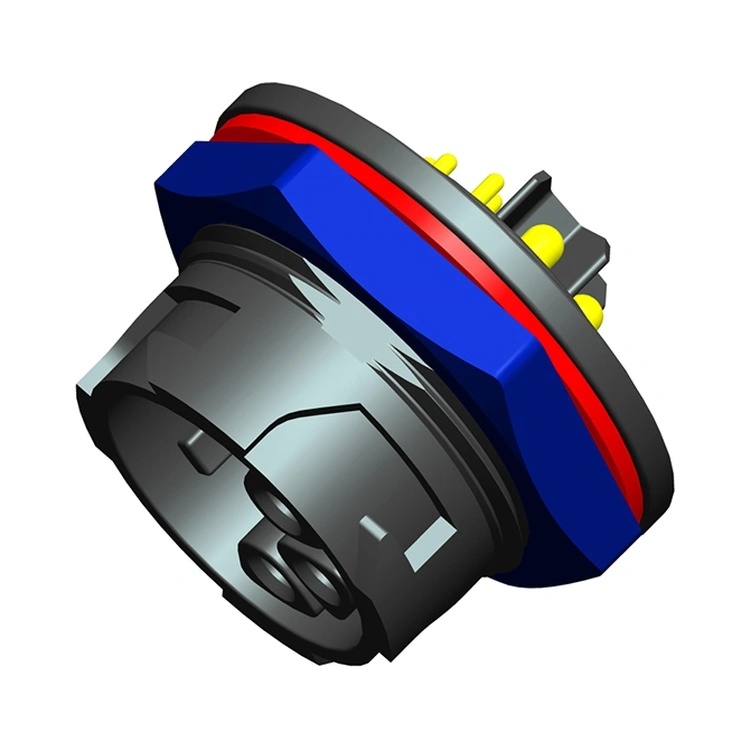

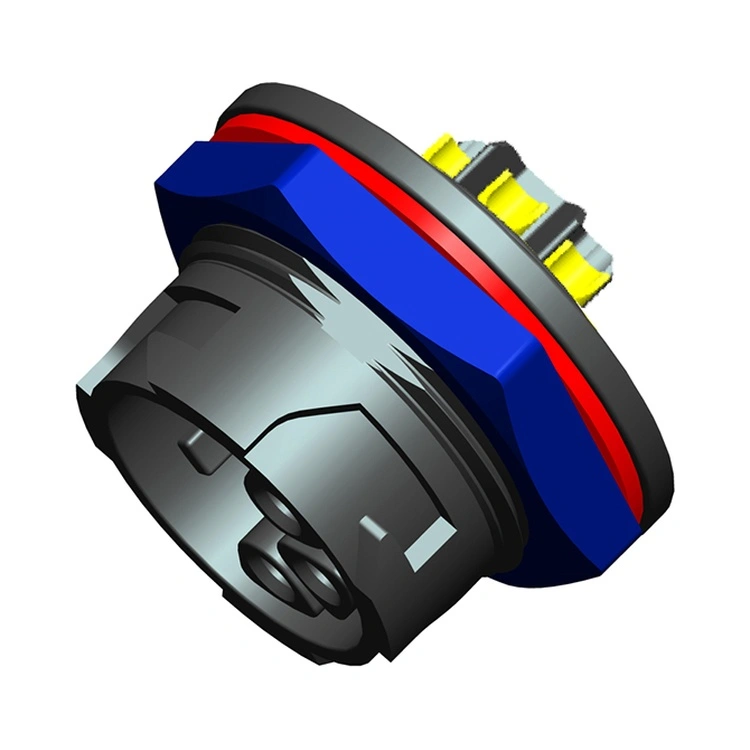

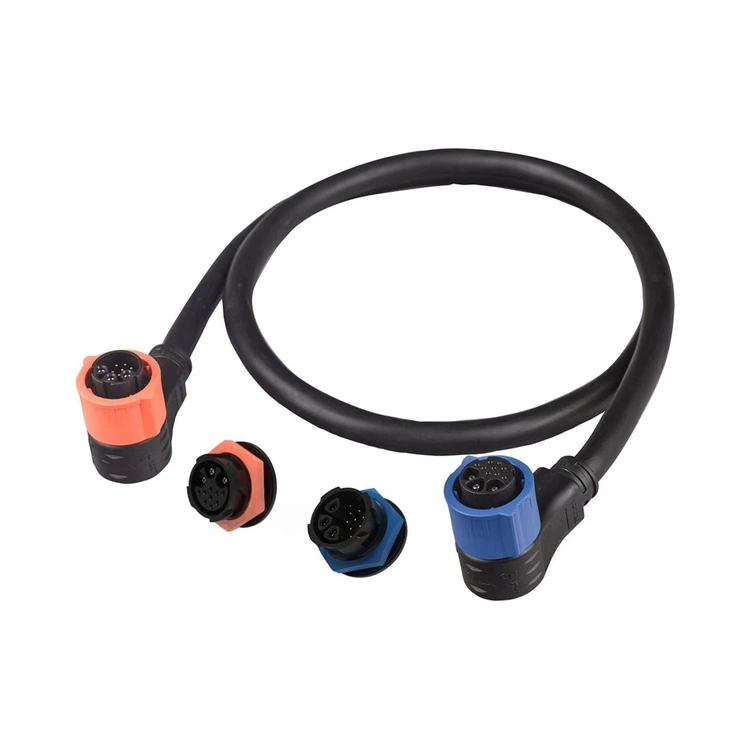

Хибридният конектор за захранване и сигнал от серията X е иновативното решение за свързване на Reunion, което съчетава захранване и предаване на сигнал в един единствен, спестяващ пространство корпус. Този конектор отговаря на нарастващото търсене от производителите на оборудване за намаляване на пространството на панела, броя на кабелите и сложността на инсталацията чрез интегриране на множество типове връзки в един интерфейс.
Захранващите контакти са проектирани за сигурни връзки с ниско съпротивление, докато сигналните контакти са екранирани и разположени така, че да минимизират кръстосаните смущения. Reunion произвежда серията X чрез вертикално интегриран процес - от прецизна машинна обработка и леене под налягане през автоматизирано сглобяване и 100% електрически тестове. За инженери, проектиращи усъвършенствано промишлено оборудване, батерии, енергия, електрически велосипеди, LED или роботика, този конектор осигурява надеждно, ефективно решение, което опростява окабеляването и намалява цялостния отпечатък на системата.
| Характеристика | полза |
| Захранване и сигнал в един конектор | Комбинира захранване (до 30 A) и предаване на сигнал в един интерфейс—намалява пространството на панела и броя на кабелите. |
| Система за бързо завъртане | Бързо свързване с една ръка със звуково потвърждение за заключване—намалява времето за инсталиране и поддръжка. |
| IP67 Защита от околната среда | Прахоустойчив и защитен срещу временно потапяне—надежден за индустриални и външни приложения. |
| Множество конфигурации на захранващ сигнал | 1X серия: 2+4 пина 3X серия: 3+9 пина — адаптира се към различни изисквания за мощност и сигнал. |
| Пластмасов корпус | Найлонов материал—UL94-V0, устойчив на корозия, устойчив на износване |
| Позлатени контакти | Ниско съпротивление при контакт и защита от корозия—поддържа производителност през стотици цикли на свързване. |
| -40°C до +105°C Работа | Широкият температурен диапазон покрива екстремни индустриални и външни условия. |
| Параметър | Спецификация |

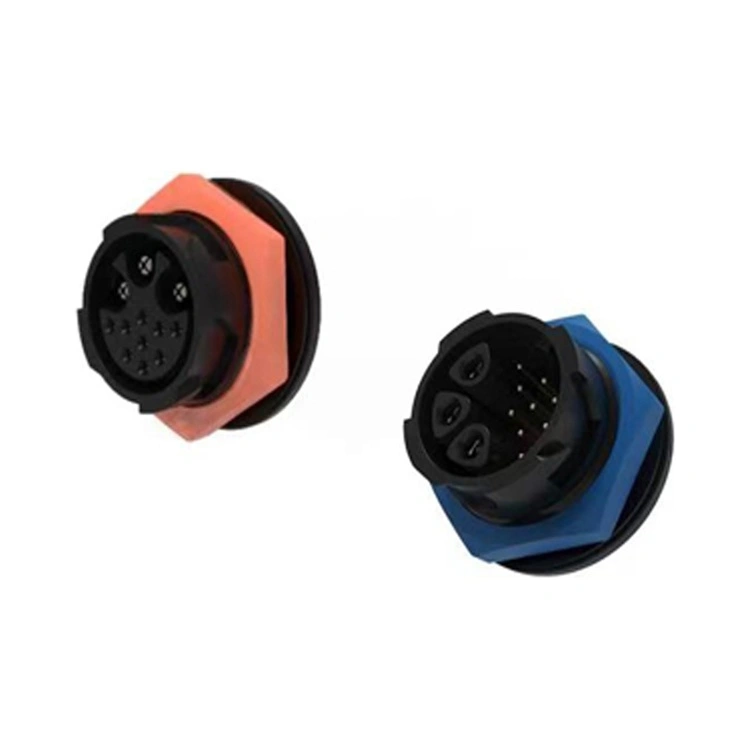

| Конфигурации за контакт | 3 мощност + 9 сигнал |
| Силов контактен ток | До 30А на контакт |
| Захранващо напрежение | До 300V AC/DC |
| Ток на сигнален контакт | До 5А на контакт |
| Напрежение на сигнала | До 30V DC |
| Контактно съпротивление | ≤5mΩ |
| Изолационно съпротивление | ≥2000MΩ |
| Диелектрична устойчивост | 1500V AC за 1 минута |
| Цикли на чифтосване | ≥1000 пъти |
| Работна температура | -40°C ~ +105°C |
| Степен на защита | IP67 (свързано състояние) |
| Материал на корпуса | PA6+GF черен цвят |
| Контактен материал | C54400 & C3602 златно покритие и нел покритие |

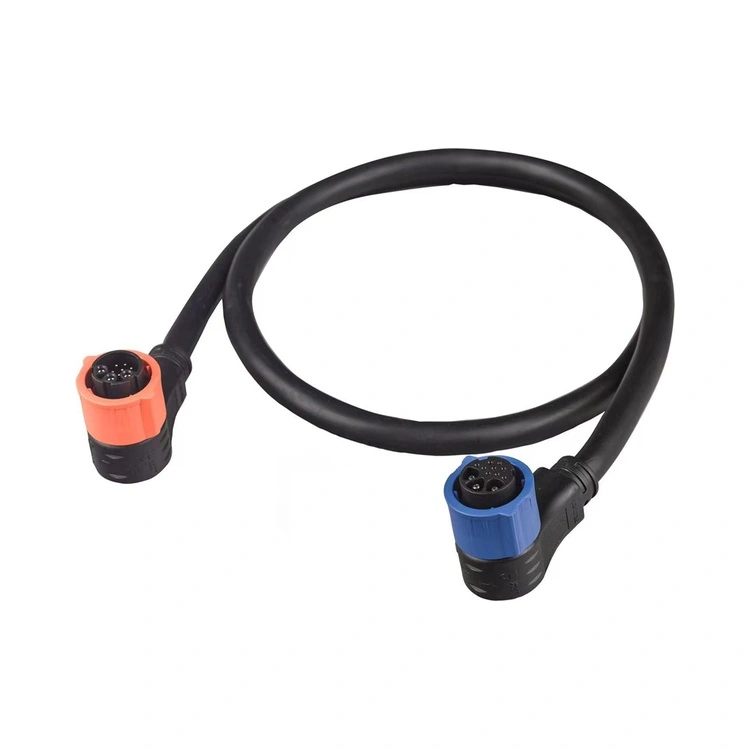

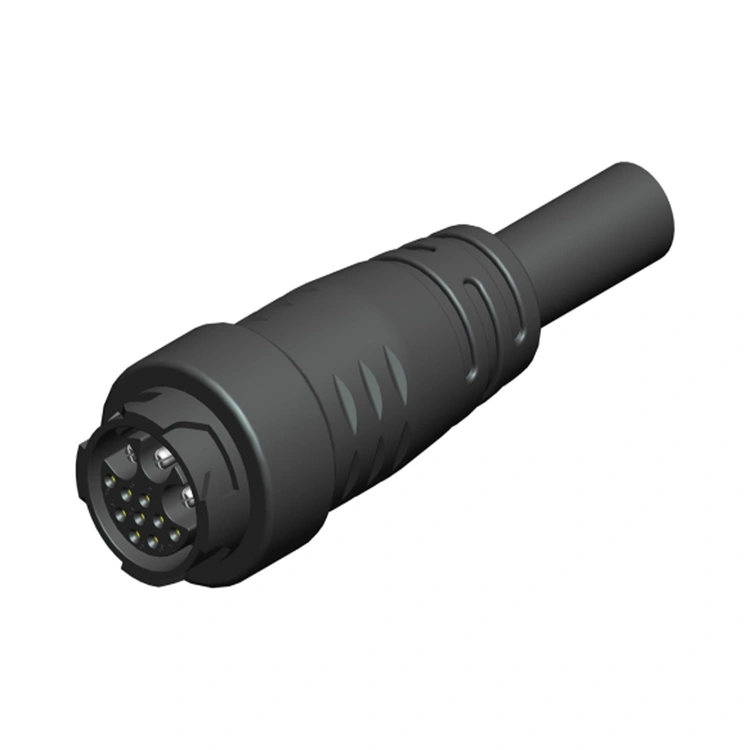

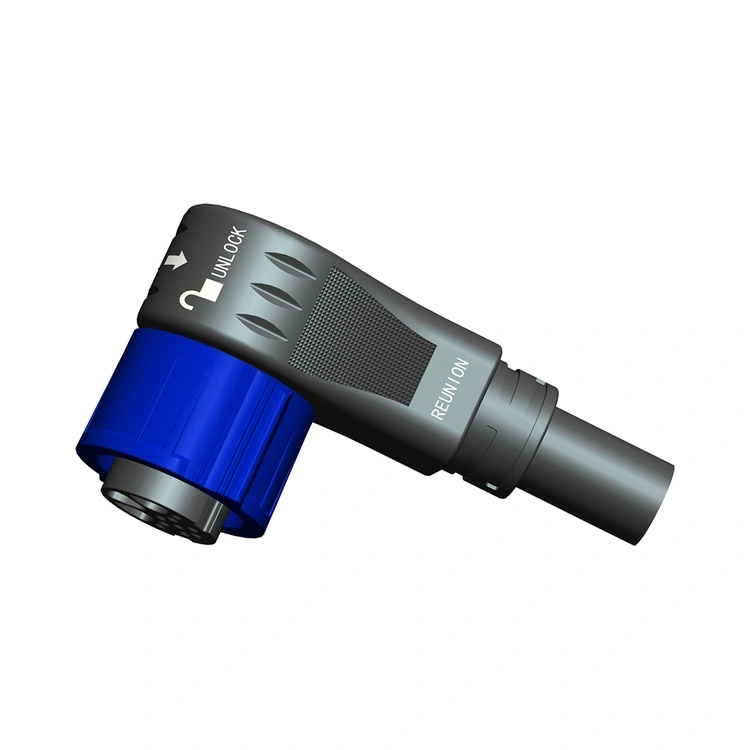

| Кабелен изход | Прав или под прав ъгъл |
| Аспект | Reunion X Series Hybrid | Отделни конектори за захранване + сигнал | Първокласни европейски марки хибридни конектори |
| Панелно пространство | Необходим е един изрез на панела | Необходими са два изреза на панела | Един изрез на панела |
| Брой кабели | Необходим е един кабел | Необходими са два кабела | Един кабел |
| Цена | Ценообразуване, съобразено с обема | По-ниски разходи за компоненти, по-високи разходи за монтаж | 3-4 пъти по-висока |
| Време за инсталиране | Намален (един конектор) | Разширен (два конектора) | Намалена |
| IP67 Уплътнение | Стандартен | Променлива | Стандартен |
| Конфигурации за контакт | Множество опции – изчерпателни | Възможност за персонализиране | Ограничен обхват |
| Номинална мощност | До 30А | подобни | подобни |
| 100% електрически тестове | Всяка единица | Базиран на извадка | Базиран на извадка |
| Проследимост | ERP проследим | Променлива | да |
| Време за изпълнение | 12-15 дни | 4-8 седмици | 4-8 седмици |
| Персонализиране | Ниска MOQ | Променлива | Висок MOQ |
Предимството на Реюнион: Получавате интегрирана свързаност на захранващ сигнал, намалени изисквания за пространство на панела и опростено управление на кабелите - всичко това на рентабилна цена, без първокласните разходи на европейските марки.
| Сертификация | Обхват |
| ISO 9001:2015 | Управление на качеството - проектиране, производство и следпродажбено обслужване. |
| ISO 14001:2015 | Управление на околната среда — проверено намаляване на отпадъците и устойчиви практики. |
| ISO 13485:2016 | Управление на качеството на медицинското устройство—приложимо за серия X, използвана в оборудване за диагностика или наблюдение. |
| Признат от UL | Сертификация за безопасност на ниво компонент за пазарите в Северна Америка. |
| RoHS | Ограничение на опасни вещества—съответствие с Директивата на ЕС. |
Производствената линия от серия X на Reunion работи при строг контрол на процеса. IP67 уплътнението се проверява на всяка производствена партида чрез действително изпитване с потапяне. Записите от изпитванията, сертификатите за материали и докладите от инспекции се запазват за всяка партида.
Основното предимство епространство и ефективност на кабела. Хибриден конектор:

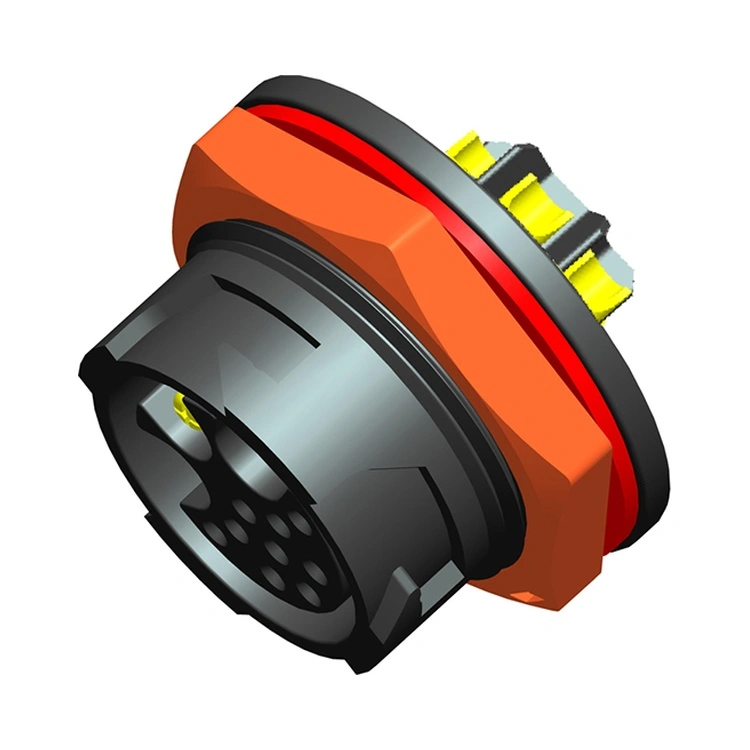

Намалява изрезите на панела– Един конектор срещу два или три отделни конектора.
Намалява броя на кабелите– Един кабелен комплект срещу множество кабели.
Опростява монтажа– Една операция на чифтосване срещу множество операции.
Намалява потенциалните точки на повреда– По-малко връзки означава по-малко точки на отказ.
Подобрява управлението на кабелите– Един кабел е по-лесен за прокарване и закрепване.
За оборудване с ограничено пространство на панела - като медицински устройства, роботика или компактни промишлени контроли - хибридният конектор често е от съществено значение.
Reunion препоръчва следните инсталационни практики:
Чифтосване– Натиснете силно, докато звуковото щракване потвърди заключването.
Проверка на О-пръстена– Сменете О-пръстена, ако се вижда деформация, напукване или втвърдяване.
Радиус на огъване на кабела– Поддържайте минимум5 × диаметър на кабела на входа на съединителя.
Ориентация– Ориентирайте кабелния изход надолу за инсталации на открито/измиване.
