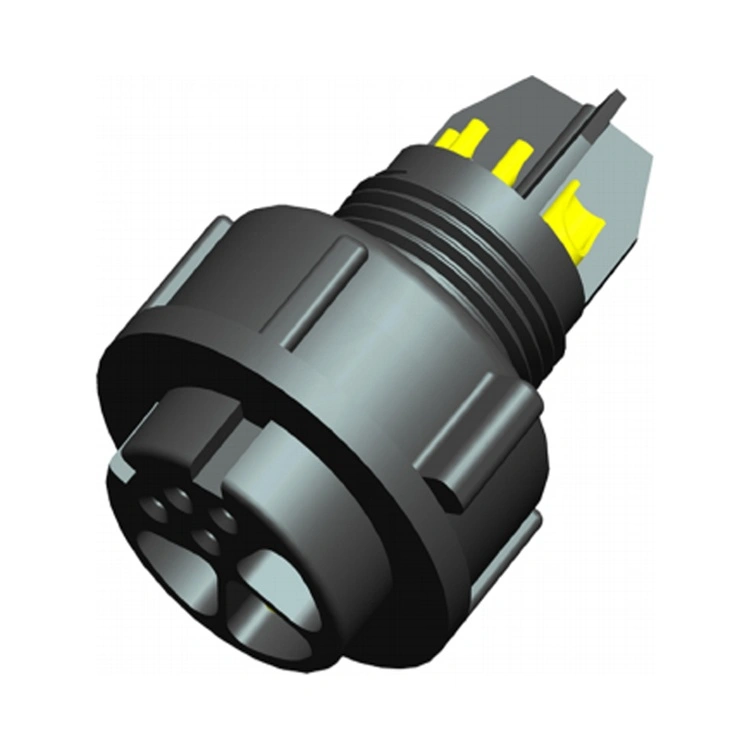

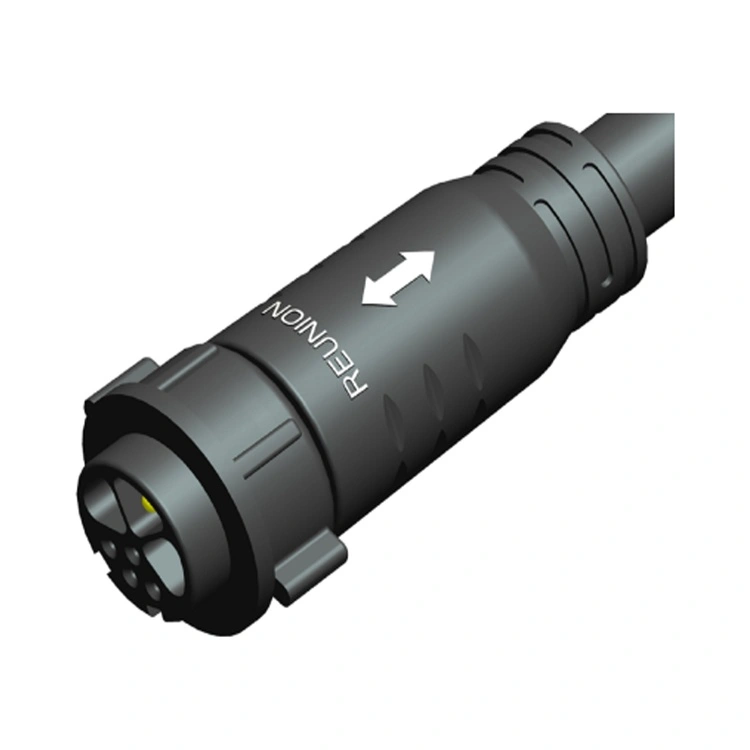

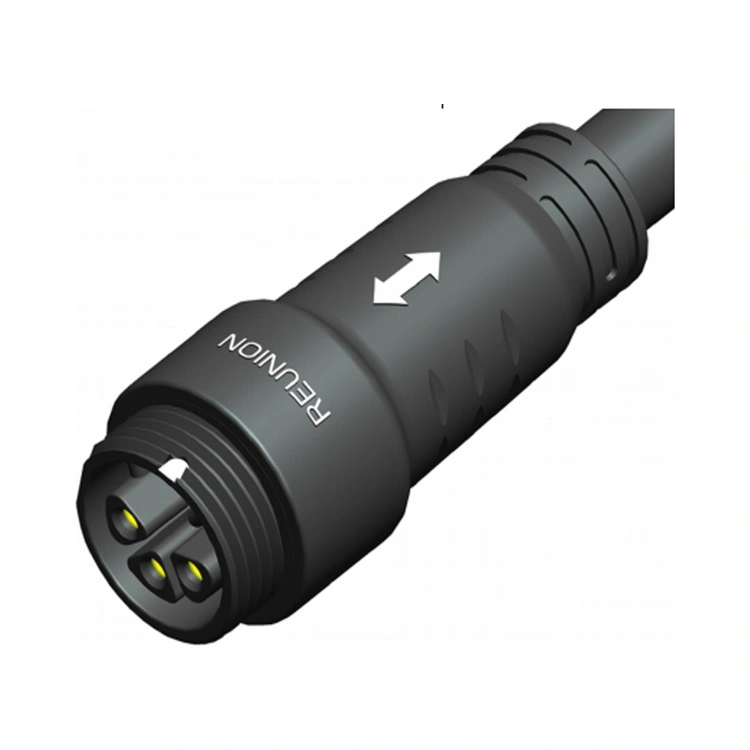

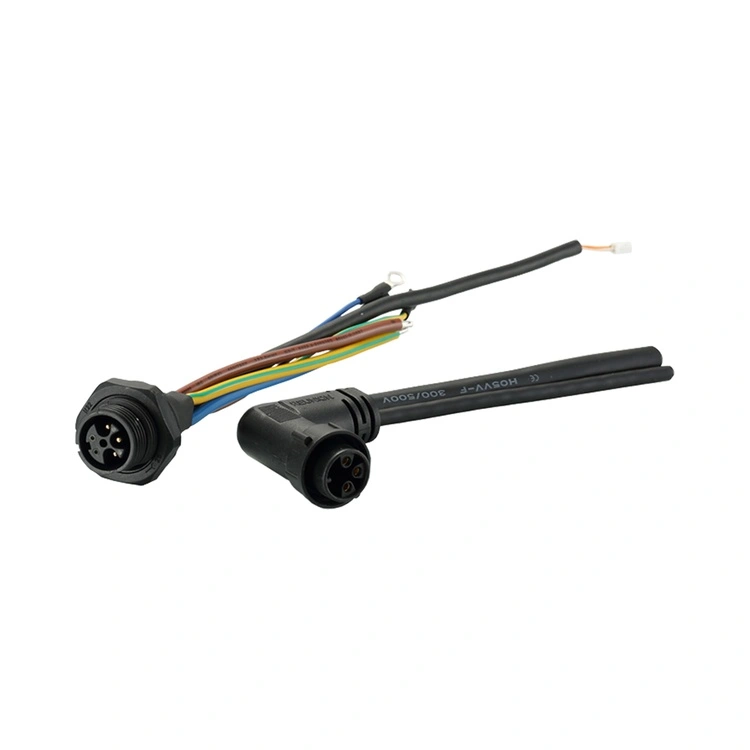

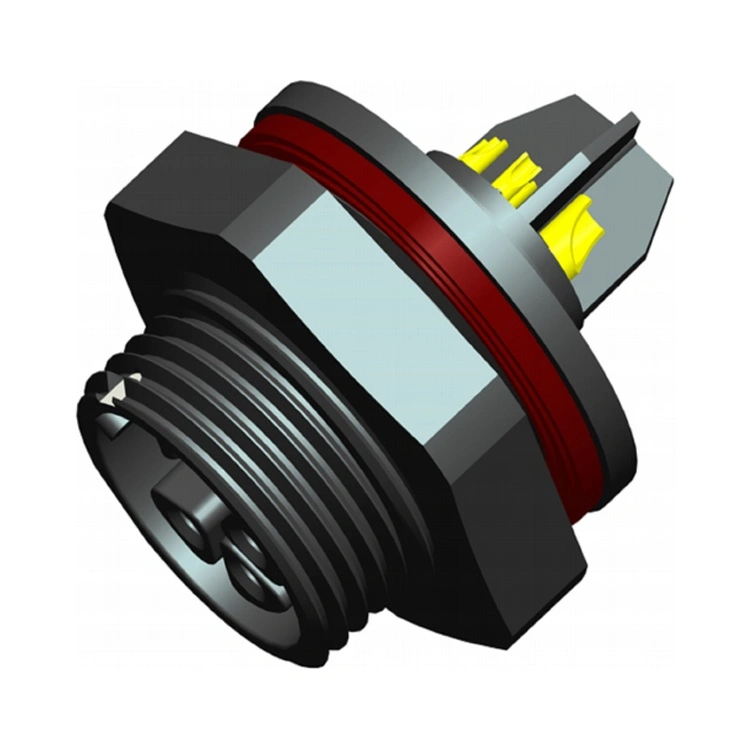

Хибридният конектор за захранване и сигнал от серията M е интегрираното решение за свързване на Reunion за приложения, изискващи както захранване, така и предаване на данни в един компактен корпус. Този съединител съчетава здравото екологично уплътнение и заключващия механизъм с резба на М-серията с хибридни контактни конфигурации за захранване и сигнал—елиминирайки необходимостта от отделни захранващи и сигнални кабели.
Захранващите контакти са проектирани за сигурни връзки с ниско съпротивление с кабелни габарити до 14 AWG, докато сигналните контакти са екранирани и разположени така, че да минимизират кръстосаните смущения. Reunion произвежда серията M чрез вертикално интегриран процес - от прецизна обработка през автоматизиран монтаж и 100% електрически тестове. За инженери, проектиращи компактно индустриално оборудване, роботика или автоматизирани системи, този съединител осигурява надеждно, ефективно решение, което намалява сложността на окабеляването и изискванията за пространство на панела.
| Характеристика | полза |
| Захранване и сигнал в един конектор | Комбинира захранване (до 22 A) и предаване на сигнал в един интерфейс—намалява пространството на панела, броя на кабелите и времето за инсталиране. |
| IP67 Защита от околната среда | Устойчив на прах и защитен срещу временно потапяне—надежден за промишлени, миещи и външни среди. |
| Заключващ механизъм с резба | Свързване, устойчиво на вибрации—предотвратява случайно прекъсване при приложения с висока вибрация. |
| Множество конфигурации на захранващ сигнал | 1M серия 2+4Pin, 7Pin и 9Pin Серия 2M 3+2, 3+4Pin и 9Pin—адаптира се към различни изисквания за мощност и сигнал. |
| Позлатени контакти | Ниско съпротивление при контакт и защита от корозия—поддържа производителност през стотици цикли на свързване. |
| -40°C до +105°C Работа | Широкият температурен диапазон покрива екстремни индустриални и външни условия. |
| Гъвкави опции за прекратяване | Спойка, спойка с потапяне и печатна платка—адаптира се към различни методи на сглобяване. |
| Параметър | 1М серия | 2M серия |
| Конфигурации за контакт | 2+4 пина, 7 пина, 8 пина | 3+2 пина, 3+4 пина, 9 пина |
| Силов ток | 12А | 22А |
| Захранващо напрежение | 250V | 800V |
| Ток на сигнала | 6А | 9А |
| Напрежение на сигнала | До 50V AC/DC | |
| Изолационно съпротивление | ≥2000MΩ | ≥2000MΩ |
| Цикли на чифтосване | ≥1000 пъти | ≥1000 пъти |
| Работна температура | -40°C ~ +105°C | -40°C ~ +105°C |
| Степен на защита | IP67 (свързано състояние) | IP67 (свързано състояние) |
| Материал на корпуса | PA6 | PA6 |
| Контактен материал | Медна сплав със златно покритие | Медна сплав със златно покритие |
Хибридният конектор за захранване и сигнал от серията M се използва в индустрии, където комбинираната свързаност захранване-сигнал опростява дизайна на оборудването и намалява сложността на инсталацията.
Роботика – Мощност на двигателя + обратна връзка на енкодера, мощност на инструмента в края на ръката + сигнали от сензори.
Индустриална автоматизация – Мощност на задвижващия механизъм + обратна връзка за позицията, управление на клапана + мониторинг на състоянието.
Медицински устройства – Мощност на помпата + сигнали от сензор за поток, мощност на диагностично оборудване + данни.
LED осветление – Мощни LED драйвери + DALI/DMX контролни сигнали.
Индустриални сензори – захранване на сензора + IO-Link комуникация.
Производство на автомобили – Захранване на оборудване за монтажна линия + контролни сигнали.
Възобновяема енергия – Мощност на слънчевия тракер + обратна връзка за позицията.
| Сертификация | Обхват |
| ISO 9001:2015 | Управление на качеството - проектиране, производство и следпродажбено обслужване. |
| ISO 14001:2015 | Управление на околната среда — проверено намаляване на отпадъците и устойчиви практики. |
| ISO 13485:2016 | Управление на качеството на медицинското устройство—приложимо за серия M, използвана в оборудване за диагностика или наблюдение. |
| Признат от UL | Сертификация за безопасност на ниво компонент за пазарите в Северна Америка. |
| RoHS | Ограничение на опасни вещества—съответствие с Директивата на ЕС. |
Производствената линия от серия M на Reunion работи при строг контрол на процеса. IP67 уплътнението се проверява на всяка производствена партида чрез действително изпитване с потапяне. Записите от изпитванията, сертификатите за материали и докладите от инспекции се запазват за всяка партида.
И двата конектора комбинират захранване и сигнал в един интерфейс, но обслужват различни нужди на приложенията:
| Аспект | М серия хибрид | Х серия хибрид |
| Заключващ механизъм | Система за заключване с резба | Система за бързо завъртане |
| Запечатване | IP67 (стандарт) | IP67 (стандарт) |
| Номинална мощност | До 22А | До 30А |
| Размер на черупката | 1M, 2M серии | 1X, 3X серии |
| Основно приложение | Индустриално, роботика, LED осветление, | Тестово оборудване, роботика, батерия, енергия, LED дисплей |
