Резюме на статията:Тъй като индустриалните Ethernet мрежи стават все по-важни за автоматизацията, машинното зрение, наблюдението, LED системите и интелигентното оборудване, надеждността на конектора пряко влияе върху целостта на данните и времето за работа на системата.ОбединениееСигнален конектор RJ45съчетава познатия интерфейс RJ45 с индустриална механична защита, гъвкави монтажни конфигурации и надеждна електрическа работа. С поддръжка за скорости на данни до 10 Gbps, кабели CAT5e до CAT7, опции за защита IP50/IP67 и най-малко 2000 цикъла на свързване, той е проектиран за приложения, при които обикновените търговски RJ45 конектори може да не осигурят достатъчна устойчивост на околната среда или дългосрочна стабилност.

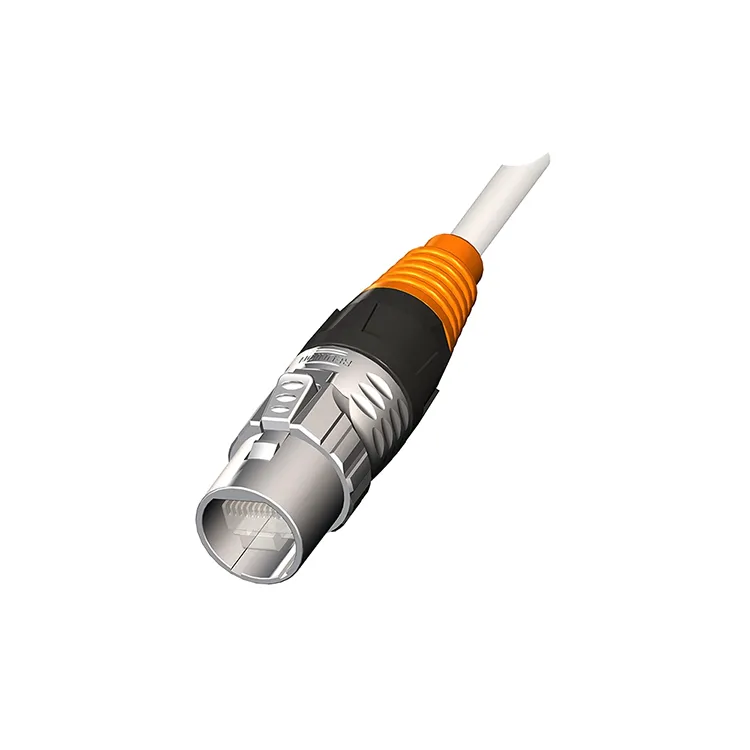

АнСигнален конектор RJ45е компонент за взаимно свързване на Ethernet, предназначен да установи надеждна физическа връзка между мрежово оборудване, кабели, системи за управление и индустриални устройства. Докато конвенционалните RJ45 конектори се използват широко в офиси и търговски мрежи, промишлените приложения често излагат конекторите на вибрации, влага, прах, температурни промени, многократно свързване и механично напрежение.
Поради тази причина индустриалните дизайни на RJ45 обикновено поставят по-голям акцент върху механичната защита, заключващите механизми, уплътняването, избора на материал и дългосрочната електрическа стабилност. Решението на Reunion съчетава стандартния интерфейс RJ45 с индустриално ориентирана конструкция за приложения, включително фабрична автоматизация, машинно зрение, външно наблюдение, LED дисплеи и индустриални комуникационни системи.
Конекторът поддържа Ethernet комуникация в мрежи като PROFINET, EtherNet/IP, EtherCAT и стандартен TCP/IP. В зависимост от конфигурацията, той може да бъде доставен и с опции за монтаж на кабел, панел или печатна платка, което улеснява инженерите да интегрират конектора в различни структури на оборудването.
Ethernet мрежите, използвани в индустриални среди, имат различни изисквания от типичните офис мрежи. Конектор, инсталиран в контролирано ИТ помещение, рядко може да се натъкне на вода, масло, вибрации, прах или повтарящо се механично движение. Обратно, индустриален комуникационен интерфейс може да бъде инсталиран в контролни шкафове, роботизирани клетки, производствени машини, външно оборудване или системи за инспекция.
Следователно един надежден промишлен конектор трябва да отговори на няколко практически проблеми:
Тези фактори стават особено важни, когато Ethernet връзката е отговорна за управлението на машината, обмена на данни в реално време, комуникацията на камерата или дистанционното наблюдение на оборудването.
Един добре проектиран промишлен конектор трябва да балансира електрическата производителност, механичната издръжливост и удобството при инсталиране. RJ45 сигналният конектор на Reunion включва няколко функции, предназначени за взискателни Ethernet приложения.
| Характеристика | Обединение RJ45 конектор за сигнал | Инженерна полза |
|---|---|---|
| Скорост на данни | До 10 Gbps | Поддържа високоскоростна Ethernet комуникация |
| Жилища | Цинкова сплав, PA6 по избор | Осигурява механична защита и гъвкавост на конфигурацията |
| защита | IP50 / IP67 при свързване | Подходящ за различни условия на околната среда |
| Цикли на чифтосване | ≥2000 | Поддържа многократна поддръжка и обслужване на оборудването |
| Работна температура | -40°C до +85°C | Подходящ за широки индустриални температурни условия |
| Кабелен изход | 180° прав / 90° прав ъгъл | Подобрява гъвкавостта при монтаж в компактно оборудване |
| Прекратяване | Чаша за запояване или IDC | Поддържа различни изисквания за поле и монтаж |
Една забележителна конструктивна характеристика е системата за бързо завъртане на заключване. В сравнение с прост интерфейс с триене, специален заключващ механизъм може да осигури допълнителна сигурност на връзката, когато се очакват вибрации или повтарящи се движения.
Изборът на Ethernet конектор трябва да започне с електрическите и екологичните изисквания на мрежата, а не само с външния вид. Инженерите трябва да оценят скоростта на предаване, импеданса, контактното съпротивление, работната температура, нивото на защита, кабелната съвместимост и механичната конфигурация.
| Спецификация | Типична стойност за събиране | Защо има значение |
|---|---|---|
| Характеристичен импеданс | 100 Ω ± 5% | Помага за поддържане на подходящо поведение на диференциалния сигнал |
| Текущ рейтинг | 1,5 A на контакт | Определя непрекъснат контактен ток |
| Номинално напрежение | 50 V | Определя определеното работно напрежение |
| Контактно съпротивление | ≤10 mΩ първоначално | По-ниското съпротивление поддържа стабилен електрически контакт |
| Изолационно съпротивление | ≥500 MΩ при 500 VDC | Показва изолационни характеристики |
| Съвместимост на кабела | CAT5e / CAT6 / CAT6a / CAT7 | Осигурява гъвкавост за проектиране на Ethernet система |
| Работна температура | -40°C до +85°C | Поддържа взискателни температурни среди |
За високоскоростни системи инженерите трябва също така да вземат предвид внесените загуби, загубите при връщане, конструкцията на кабела, стратегията за екраниране, заземяването и пълния канал за предаване. Производителността на конектора не може да бъде оценена независимо от кабела, метода на терминиране и мрежовата архитектура.
Обединение определя поддръжка за кабели CAT5e, CAT6, CAT6a и CAT7, включително многожилни или плътни проводници в посочения диапазон AWG 26–22. Това позволява съединителят да се разглежда както за стандартна Ethernet инфраструктура, така и за индустриални комуникационни системи с по-висока производителност.
Гъвкавостта на Ethernet прави RJ45 интерфейсите подходящи за много индустриални и търговски системи. Устойчивата версия става особено полезна, когато конекторът трябва да издържи на въздействието на околната среда или механични натоварвания.
Автоматизираните производствени линии зависят от комуникацията между PLC, контролери, сензори, задвижвания, индустриални компютри и друго мрежово оборудване. Устойчивият Ethernet интерфейс може да помогне за поддържане на стабилни връзки по време на непрекъсната работа.
Индустриалните камери могат да генерират значителни количества данни за изображения. Поради това високоскоростната Ethernet свързаност е важна за прехвърляне на инспекционна информация между камери, индустриални компютри и системи за управление.
Оборудването за наблюдение на открито може да изпита дъжд, прах, температурни промени и физическо излагане. Подходящ съединител с рейтинг IP може да осигури допълнителна защита на Ethernet интерфейса.
Големите LED дисплеи и професионалното осветително оборудване често изискват надеждно управление и комуникация на данни. Конектор с гъвкави кабелни изходи и сигурно заключване може да опрости инсталирането в оборудване с ограничено пространство.
Контролните шкафове могат да съдържат множество комуникационни интерфейси в ограничена зона. Конфигурациите за монтиране на панел и печатни платки предоставят допълнителни опции за интеграция за производителите на оборудване и системните интегратори.
Когато се снабдяват с индустриален Ethernet конектор, купувачите трябва да дефинират приложението, преди да сравнят отделните продукти. Следният контролен списък може да ви помогне да стесните избора:
За персонализирани проекти купувачите трябва също така да предоставят очаквани количества за поръчка, дължина на кабела, ориентация на конектора, изисквания за маркиране, предпочитания за материал на корпуса и ограничения за инсталиране. Тези подробности позволяват на доставчика да препоръча конфигурация, вместо просто да предлага стандартна каталожна част.
Обединение е базиран в Китай производител на конектори с опит в захранването, сигналите, индустриалната автоматизация, водоустойчивите конектори и продуктите за сглобяване на кабели. Неговите производствени възможности включват проектиране на конектори, леене под налягане, запояване, рязане и отстраняване на кабели, монтаж и монтаж на кабели.
За продуктовата линия RJ45 Реюнион заявява, че всяко устройство преминава електрически тестове преди изпращане. Компанията също така предлага конфигурации за монтиране на кабели, монтиране на панел и печатни платки, заедно с прави и правоъгълни кабелни изходи. Тези опции могат да бъдат полезни за OEM производители и системни интегратори, разработващи оборудване с различни механични оформления.
По-широката производствена дейност на Reunion включва производствена база от приблизително 4000 квадратни метра, около 150 служители и 10 производствени линии. Нейният екип за научноизследователска и развойна дейност включва повече от 10 опитни инженери, докато компанията отчита повече от 30 персонализирани проекта годишно. Компанията също така заявява, че нейната система за качество включва сертификати ISO 9001, ISO 14001 и ISO 13485, с допълнителна документация за съответствие, като RoHS и REACH, налична за приложимите продукти.
За купувачите, които оценяват доставчик на сигнален конектор, тези производствени и инженерни възможности могат да се разглеждат заедно със спецификациите на продукта, процедурите за тестване, изискванията за персонализиране и очакванията за доставка.
Съединителят за сигнал Reunion RJ45 е определен за предаване на данни до 10 Gbps, когато се използва с подходящо CAT6a или CAT7 окабеляване и съвместимо мрежово оборудване. Действителната производителност на системата зависи от пълния Ethernet канал, включително кабел, терминиране и активни устройства.
Избрани конфигурации осигуряват защита IP67 при свързване, което ги прави подходящи за приложения, където се изисква защита срещу излагане на прах и вода. Пълната инсталация все още трябва да бъде оценена за кабелен вход, състояние на свързване, дизайн на корпуса и излагане на околната среда.
Посочената съвместимост включва кабели CAT5e, CAT6, CAT6a и CAT7, поддържащи многожилни или плътни проводници в посочения диапазон AWG 26–22.
Индустриалният конектор за сигнал RJ45 е определен за най-малко 2000 цикъла на свързване. Това е особено важно за оборудване, което изисква периодична поддръжка, подмяна, проверка или обслужване на място.
да В зависимост от изискванията на проекта персонализирането може да включва конфигурация, дължина на кабела, маркировка, опции за корпус и други механични детайли. Купувачите трябва да предоставят среда за приложение, спецификация на кабела, метод на инсталиране, количество и необходим график за доставка, когато искат оферта.
Надеждната Ethernet връзка започва с избора на конектор, който отговаря на електрическите, механичните и екологичните изисквания на цялата система. За промишлена автоматизация, машинно зрение, наблюдение, LED оборудване и други мрежови устройства, индустриален клас RJ45 интерфейс може да осигури издръжливостта и гъвкавостта на инсталиране, необходими отвъд конвенционалния офис мрежов хардуер.
Обединение съчетава RJ45 съвместимост с опции за IP защита, промишлена температурна производителност, множество конфигурации за монтаж, сигурно заключване и високоскоростно Ethernet предаване. Ако се снабдявате сСигнален конектор RJ45за производство на OEM, системна интеграция или закупуване на едро, първо прегледайте вашите кабелни и екологични изисквания, след което обсъдете необходимата конфигурация с инженерния екип.
Готови ли сте да разработите надеждна Ethernet връзка за вашето оборудване?Свържете се с Реюнион за технически спецификации, персонализирани конфигурации, изисквания за примери и поддръжка за закупуване на едро.свържете се с насднес, за да обсъдите вашия проект за RJ45 сигнален конектор и да получите решение, съобразено с вашето приложение.
