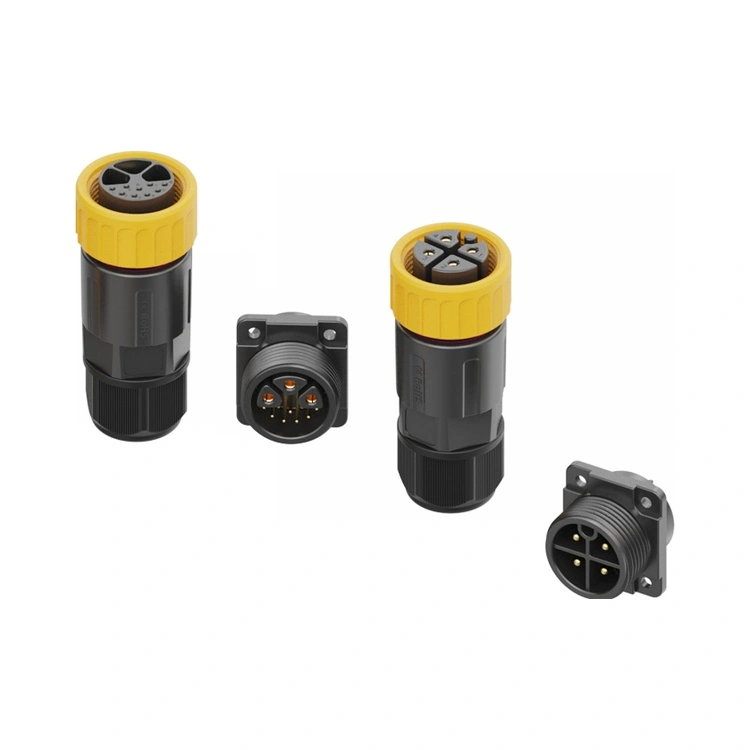

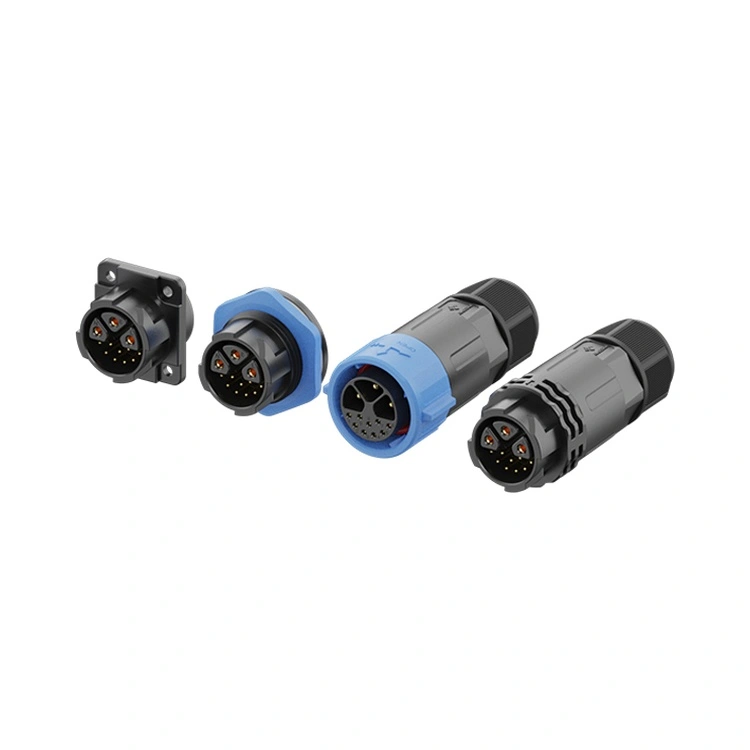

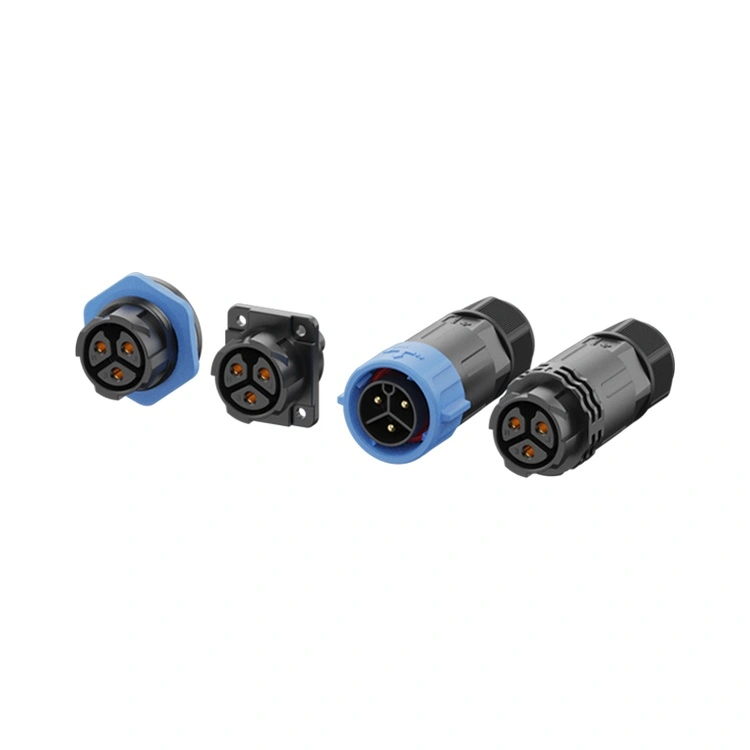

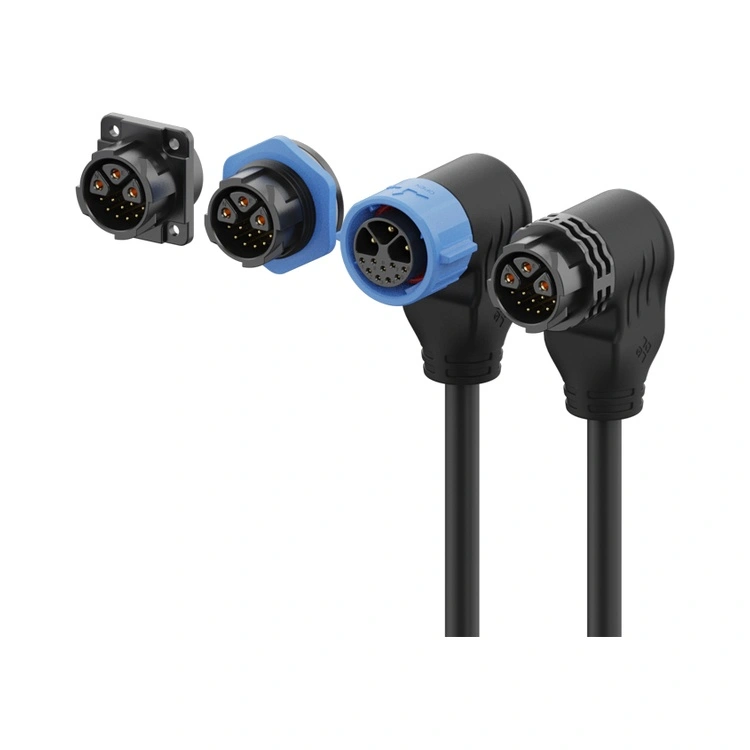

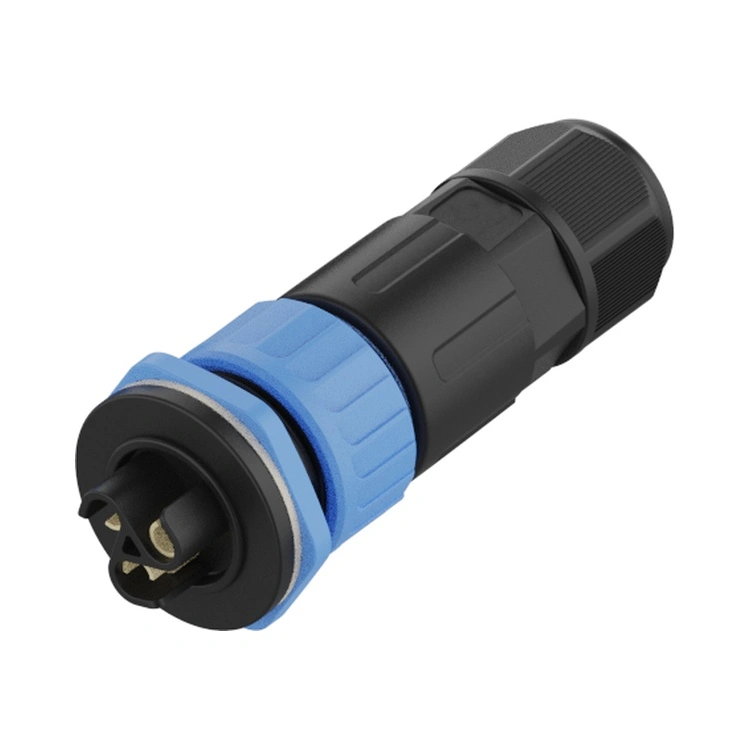

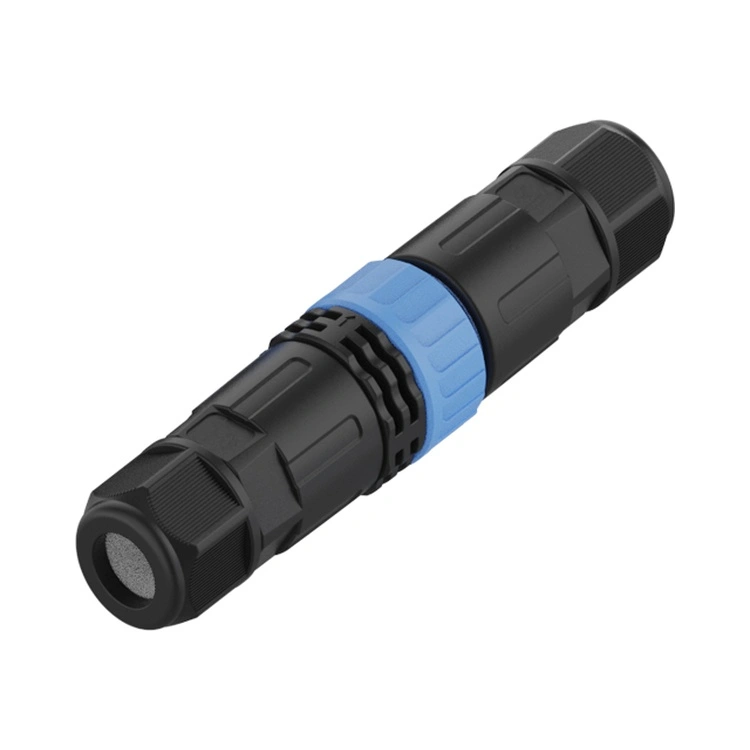

Светодиодният конектор от серията Reunion M25 е специално създаден за осветителни тела над 1000 W, където термичните цикли (ΔT до 145°C) и механичният удар обикновено влошават стандартните решения M20. За разлика от генеричните копия, тази серия подлага всяка производствена партида на:
1) 100% изпитване на хипотония и контактно съпротивление
2) Тест за водоустойчивост IP67 – 1 м дълбочина, 30 минути, документиран с видеозаписи
3) Валидиране на термичен шок – 500 цикъла от -40°C до +105°C без отпускане на уплътнението
Този тестов протокол директно адресира режим №1 на повреда във външни LED системи: корозия от микродвижение, причинена от люлеене на кабела, предизвикано от вятъра. Заключващият механизъм с резба (препоръчителен въртящ момент 1,2–1,5 Nm) поддържа интерфейсно налягане над 80N, осигурявайки стабилен контакт дори когато е монтиран на мачти на стадион с височина 50 метра.
| Критерий за избор | Reunion M25 серия конектор за LED светлина | Серия M20 (по-нисък капацитет) | Прилики на M25 без марка |
| Максимален непрекъснат ток | 30A (на захранващ щифт) | 30A (но намалява до 22A при 85°C) | Твърдение за 30A, но неуспешно при 25A (няма отчет за термично изображение) |
| Опции за хибридни щифтове | 3+2 / 3+5 /3+9 пина | Само 2+2 (по поръчка MOQ 500+) | Няма – черупки само за захранване |
| IP67 водоустойчив | Всяка партида – тествана при потапяне, снимките се запазват | Въз основа на извадка (1 на 1000) | Не е документирано |
| Кабелен OD настаняване | 6–12 mm (удобно за ръкавици набраздяване) | 4–8 мм | 5–10 mm (лошо облекчаване на напрежението) |
| Време за доставка (1000 бр.) | 15-20 дни | 4–6 седмици | Непредсказуем (често с дропшиппинг) |
| Проследимост | ERP партиден код → сертификати за суровини | Партидно ниво | Няма |
Препоръка: Посочете конектора за LED светлини от серията Reunion M25 за всеки проект, при който ROI > 3 години и непланираните разходи за престой надвишават $2000/час (напр. летищни престилки, тунелно изходно осветление).

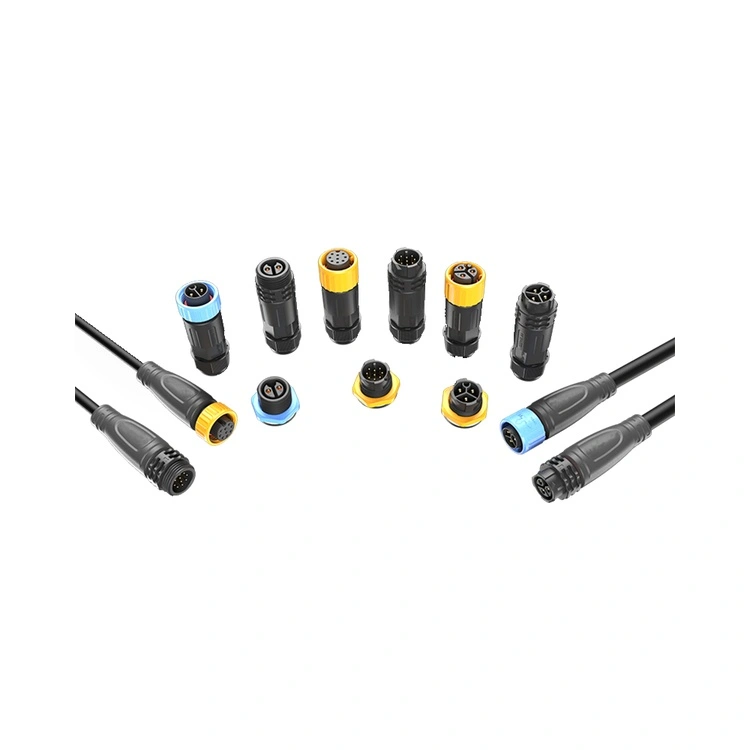

| Параметър | 2-пинов | 3-пинов | 4-пинов | 5-пинов | 6-пинов | 3+2-пинов | 3+5-пинов | 3+9-пинов |
| Номинално напрежение | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Текущ рейтинг | 30А | 30А | 20А | 20А | 15А | 20А+10А | 20А+5А | 20А+5А |
| Телен участък | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
5-те сигнални пина в конфигурация 3+5 са независимо екранирани със стъпка от 2,54 мм, осигурявайки >40dB затихване на кръстосани смущения при 250kHz – критично за двупосочна комуникация DMX512 RDM. За приложения на DALI-2, вариантът с 3+2 пина (2 сигнални проводника) поддържа адресиране на до 64 тела на контур при поддържане на 30A захранваща шина. Практическо ръководство за окабеляване за спецификатори:
3+5 пина: Пинове 1–3 = L1/L2/L3 (3-фазни, 20A всеки); Изводи 4–5 = DALI +/-; Пинове 6–7 = DMX данни+ / данни-; Pin 8 = DMX общ (препратка към екрана).
3+2 пина: Пинове 1–3 = L/N/PE (еднофазен 30A или 3-фазен 20A); Пинове 4–5 = 0-10V димиране или DALI.
Тази хибридна архитектура намалява труда на място, като елиминира 40% снаждания на клемни блокове
О: Високотемпературният термопластичен изолатор (UL 94 V-0) запазва якост на удар >6 kJ/m² при -40°C (тестван по ISO 179). Силиконовият О-пръстен поддържа компресия <20% след 500 цикъла на студен старт.
За стандартни проекти, контролирани от DALI, препоръчваме конфигурацията 3+2:
3 захранващи щифта (20A всеки) за входа на LED драйвера.
2 сигнални пина (10A всеки) за DALI данни.
Това осигурява достатъчно мощност за осветителни тела с висока мощност и поддържа DALI комуникация на разстояние до 300 метра. За многоканален контрол на цветовете или интегрирана сензорна обратна връзка изберете вариантите 3+5 или 3+9. Всички конфигурации поддържат целостта на сигнала за DALI, DMX, 0-10V и RS-485 протоколи.
