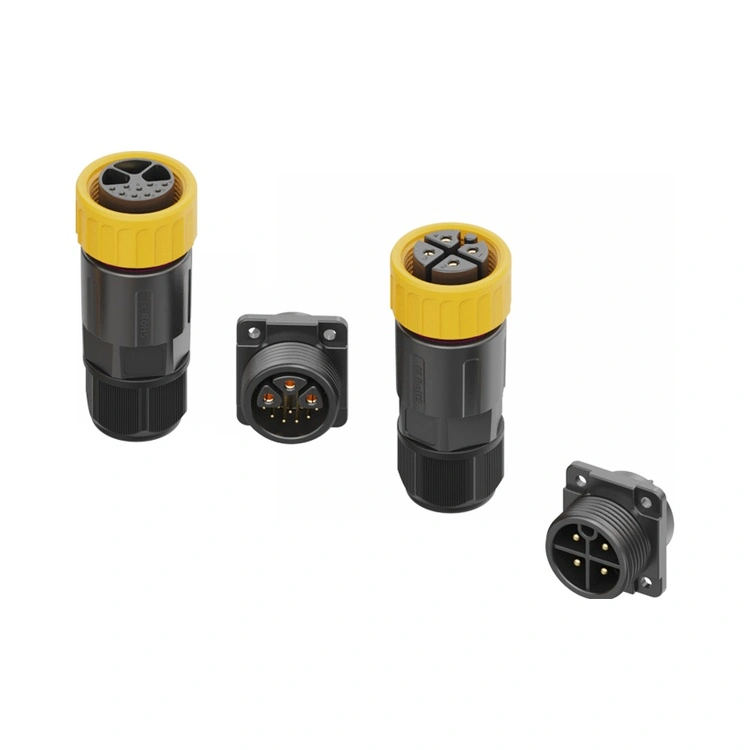

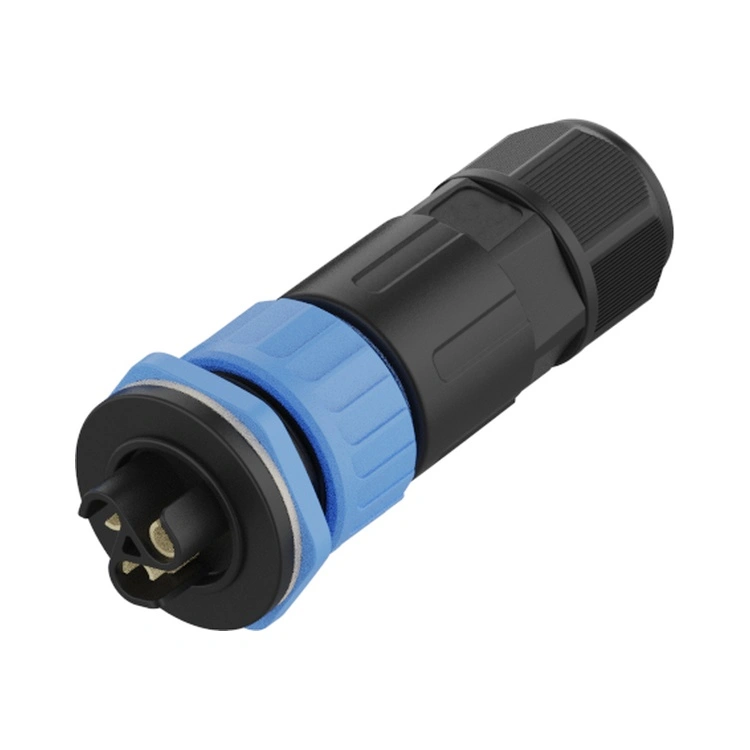

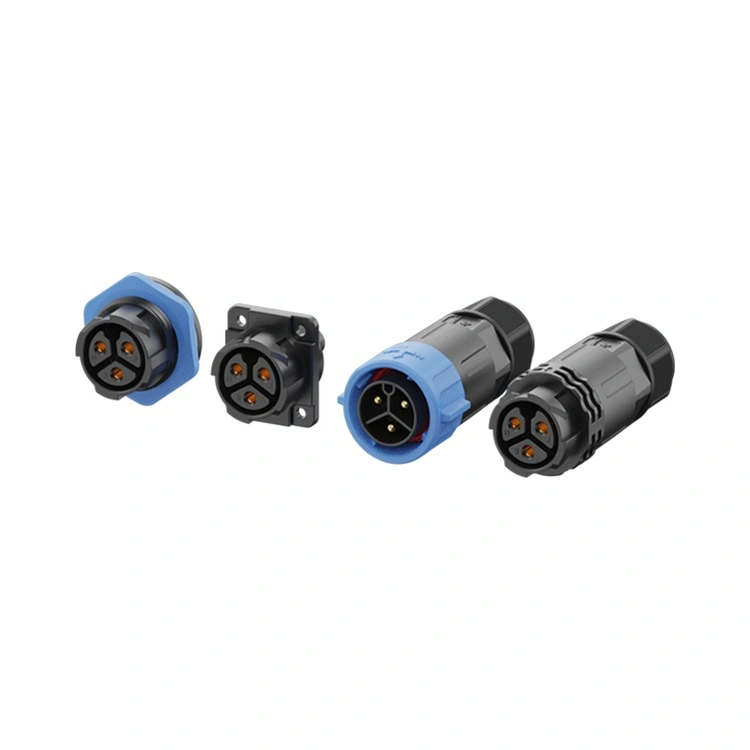

Пластмасовият водоустойчив конектор от серията M25 е водещото високотоково устойчиво на корозия свързване на Reunion, предназначено за приложения, при които достатъчна мощност (до 30 A) трябва да съществува съвместно с агресивни условия на околната среда. Този кръгъл съединител с резба съчетава здрав 25 mm интерфейс с Ip67/IP68 водоустойчив и термопластичен корпус с висока якост PA66, който по своята същност е устойчив на корозия – без ръжда, без окисляване и без разграждане на покритието.
Предлага се в 2- до 12-пинови конфигурации, включително хибридни варианти на захранващ сигнал
, серията M25 поддържа захранване с голям ток (до 20 A) и управляващи сигнали за ниско напрежение в рамките на един конектор.
Заключващият механизъм с резба за осигуряване на постоянна надеждност на свързване в продължение на стотици цикли, докато контактите са машинно изработени от месинг със селективно златно покритие, за да се поддържа ниско съпротивление на контакта. Reunion произвежда пластмасовата серия M25 чрез вертикално интегриран процес - от прецизно леене под налягане през автоматизирано сглобяване и 100% електрически тестове.
| Характеристика | полза |
| Устойчив на корозия корпус PA66 | Без ръжда, без окисляване - предназначен за солен спрей, морска среда и среди, изложени на химикали. |
| До 60% намаляване на теглото | Значително по-лек от месинговите еквиваленти—намалява структурното натоварване на оборудването и монтажните скоби. |
| Номинален ток до 30A | Справя се с най-високите натоварвания на мощност в M-серията - подходящ за тежки двигатели, зарядни устройства за EV и разпределение на мощността. |
| IP67/IP68 водоустойчив | Издържа на продължително потапяне—надеждно за офшорни, крайбрежни и предразположени към наводнения инсталации. |

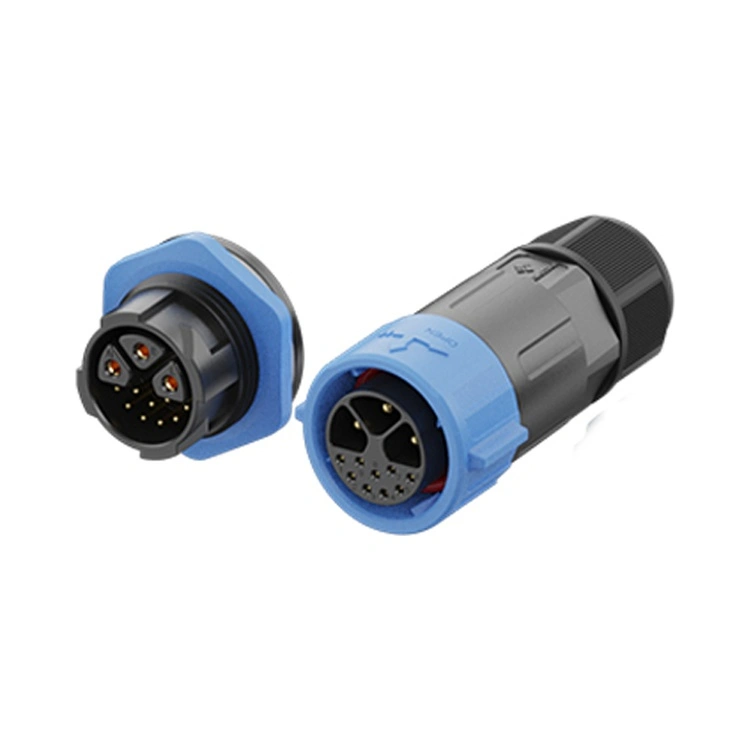

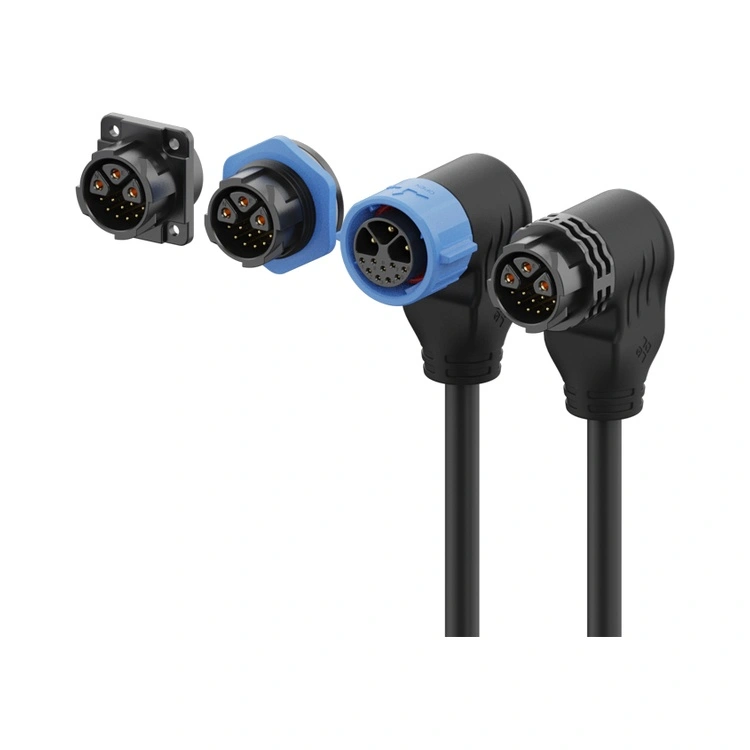

| Хибридни 3+2, 3+5, 3+9 конфигурации | Комбинира 3 захранващи щифта за голям ток (до 20 A) с 2 или 5 или 9 сигнални щифта—намалява броя на кабелите и пространството на панела. |
| Позлатени месингови контакти | Ниско контактно съпротивление (≤3mΩ) и защита от корозия—поддържа производителност във влажна среда. |
| Заключване с резба | Свързване, устойчиво на вибрации—предотвратява разхлабване от движение на тежки машини и термични цикли. |
| -40°C до +105°C Работа | Широкият температурен диапазон покрива екстремни индустриални, морски и външни условия. |
| Параметър | 2-пинов | 3-пинов | 4-пинов | 5-пинов | 6-пинов | 3+2-пинов | 3+5-пинов | 3+9-пинов |
| Номинално напрежение | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Текущ рейтинг | 30А | 30А | 20А | 20А | 15А | 20А+10А | 20А+5А | 20А+5А |
| Телен участък | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Работна температура:-40°C ~ +105°C
Степен на защита:IP65 / IP67 / IP68 (свързано състояние)
Материал на корпуса:PA66
Контактен материал:Позлатен месинг
Контактно съпротивление:≤3mΩ
Цикли на чифтосване:≥500
Тегло:Приблизително 60% по-лек от сравнимите месингови конектори
Клас на запалимост:UL 94 V-0
Всички материали отговарят на RoHS
| Аспект | Пластмасова серия Reunion M25 | Метални конектори M25 | Първокласни марки пластмасови конектори |
| Устойчивост на корозия | Отличен – PA66 | Зависи от покритието – риск от ръжда при солен спрей | Променлива |
| Тегло | До 60% по-лек | Тежки – напрежението нараства | Подобно на Реюнион |
| Цена | Ценообразуване, съобразено с обема | 3-4 пъти по-висока | 2-3 пъти по-висока |
| Текущ рейтинг | До 30А | До 30А | Обикновено по-ниска |
| Хибридни опции | 3+2, 3+5 ,3+9pin | Ограничен | Ограничен |
| 100% електрически тестове | Всяка единица | Базиран на извадка | Базиран на извадка |
| Проследимост | ERP проследим | да | да |
| Време за изпълнение | 15-17 дни | 4-8 седмици | 4-6 седмици |
| Персонализиране MOQ | Ниска (100 броя) | Висок (500+) | Висок (500+) |
| ISO сертификати | 9001, 14001, 13485 | Обикновено 9001 | Обикновено 9001 |
| Сертификация | Обхват |
| ISO 9001:2015 | Управление на качеството - проектиране, производство и следпродажбено обслужване. |
| ISO 14001:2015 | Управление на околната среда — проверено намаляване на отпадъците и устойчиви практики. |
| ISO 13485:2016 | Управление на качеството на медицинското устройство—приложимо за M25, използвано в оборудване за диагностика или наблюдение. |
| Признат от UL | Сертификация за безопасност на ниво компонент за пазарите в Северна Америка. |
| RoHS | Ограничение на опасни вещества—съответствие с Директивата на ЕС. |
Производствената линия за пластмасови съединители M25 на Reunion работи при строг контрол на процеса. Водоустойчивостта IP67 се проверява за всяка производствена партида чрез действително изпитване на потапяне (1 m, 30 минути). Записите от изпитванията, сертификатите за материали и докладите от инспекции се запазват за всяка партида.
Номиналният ток на пластмасовия конектор M25 се определя от контактната система и диаметъра на проводника, а не от материала на корпуса. Корпусът PA66 е високотемпературен термопласт с температура на топлинна деформация над 200°C—много над работния диапазон на конектора от -40°C до +105°C. Самите контакти са месингови със златно покритие, а номиналният ток (до 30 A) е валидиран чрез изпитване за повишаване на температурата съгласно IEC 60512. При нашето тестване повишаването на температурата на пластмасовия конектор M25 при номинален ток е в същите граници като еквивалентните метални конектори. По-ниската топлопроводимост на корпуса се компенсира от оптимизирана геометрия на изолатора и контактен дизайн, който разсейва топлината ефективно през кабелните проводници и панелния интерфейс.
Да—пластмасовият конектор M25 е много подходящ за приложения за зареждане на EV, особено:
Станции за зареждане с променлив ток, инсталирани на крайбрежни места или места с висока влажност.
Вградени зарядни устройства, изискващи устойчиви на корозия връзки.
Интерфейси за управление на батерията, комбиниращи мощност и сигнал.
Корозионноустойчивите свойства на корпуса PA66 са особено ценни за EV зарядни устройства, инсталирани в крайбрежни райони (солен спрей), градска среда (пътна сол през зимата) или индустриални зони (излагане на химикали). Уплътнението IP68 предпазва от дъжд и пране. За бързо зареждане с постоянен ток (100 A+) препоръчваме по-големи промишлени конектори, специално проектирани за приложения с постоянен ток с голям ток.
