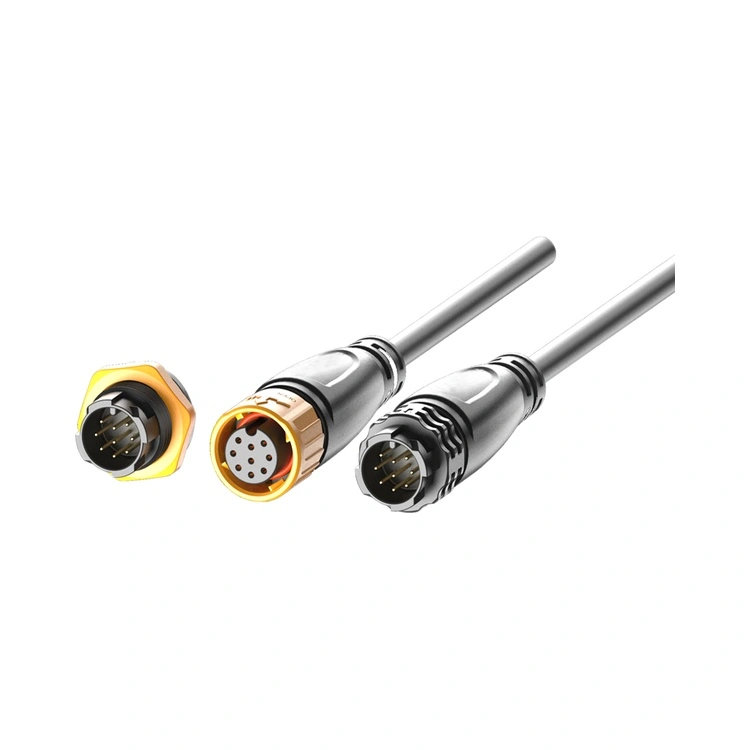

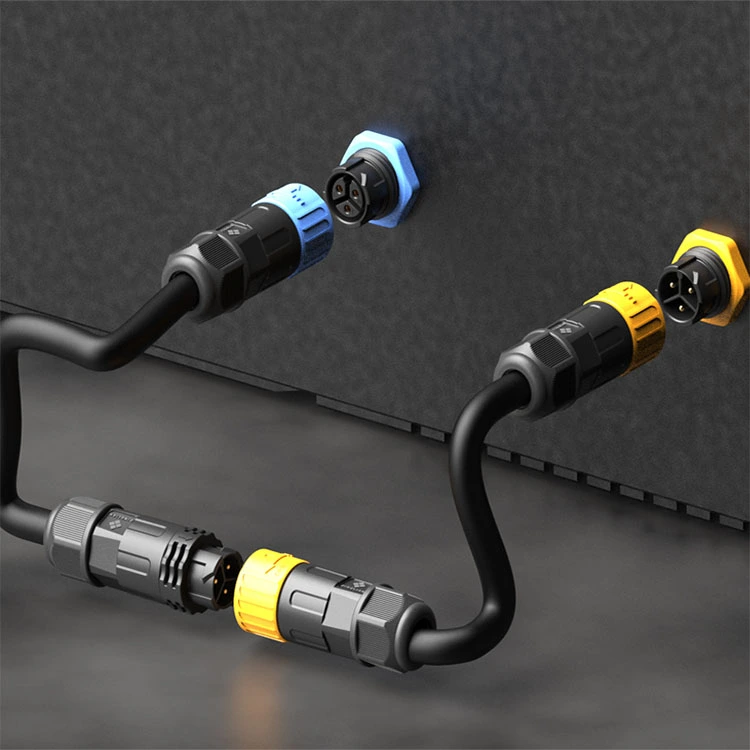

Водоустойчивият конектор от серията M25 е промишленото свързване с най-голям капацитет на Reunion в рамките на семейството на M-серията, проектирано за приложения, при които значителното захранване трябва да съществува съвместно с опазването на околната среда. Този кръгъл конектор с резба съчетава здрав 25 mm интерфейс с уплътнение с IP67/IP68, което го прави подходящ за тежкотоварно оборудване, връзки на мотори, системи за разпределение на електроенергия, инфраструктура за зареждане на EV и инсталации за възобновяема енергия, където влагата, прахът и вибрациите са постоянни предизвикателства.

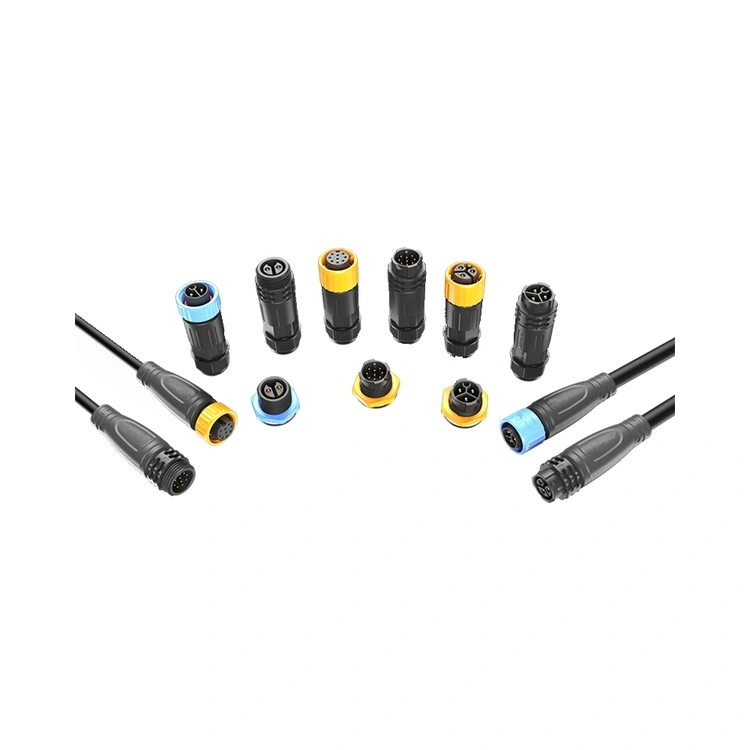

Предлага се в конфигурации от 2 до 12 пина, включително хибридни варианти на захранващ сигнал 5, 3+9 пина, които комбинират контакти за захранване с висок ток с контакти за сигнал за ниско напрежение в един корпус, серията M25 поддържа широка гама от приложения с висока мощност.
Контактите са машинно обработени от месинг със селективно златно покритие, поддържайки ниско и стабилно контактно съпротивление в продължение на стотици цикли на свързване. Максималният ток, който може да се поддържа, е 30A на контакт.

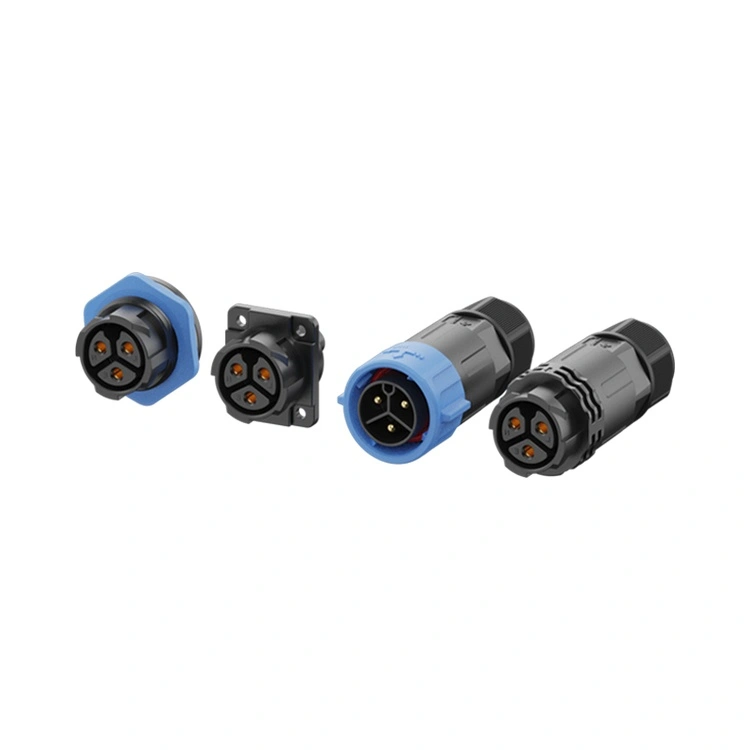

Reunion произвежда серията M25 чрез вертикално интегриран процес - от прецизна обработка през автоматизирано сглобяване и 100% електрически тестове. Предлага се във версии за монтаж на панел и монтаж на кабел със спойка.
| Характеристика | полза |
| Номинален ток до 30A | Справя се с най-високите мощностни натоварвания в М-серията - подходящ за тежки двигатели, зарядни устройства за EV и промишлено разпределение на енергия. |
| IP67 водоустойчив | Издържа на прах, временно потапяне и продължително потапяне—надежден за среда на открито и измиване. |

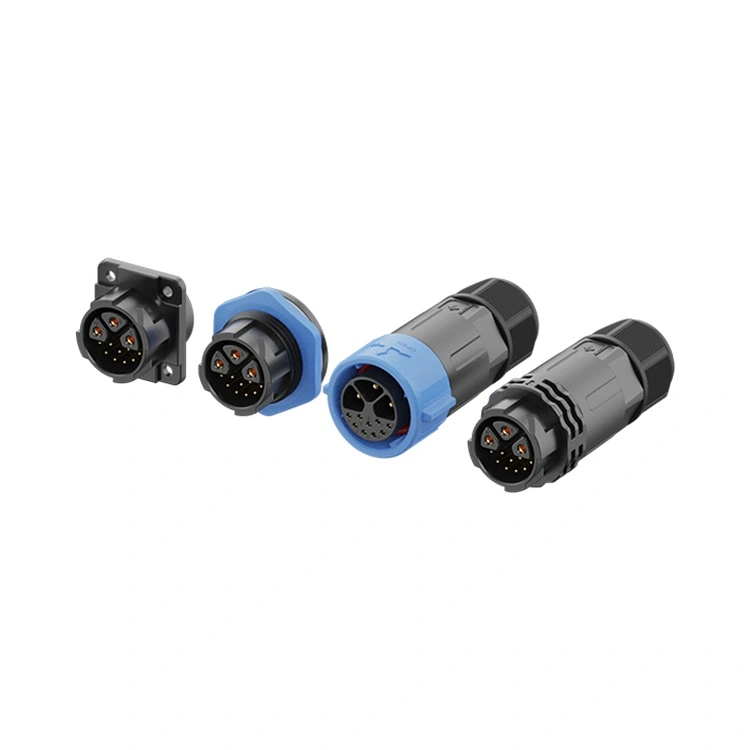

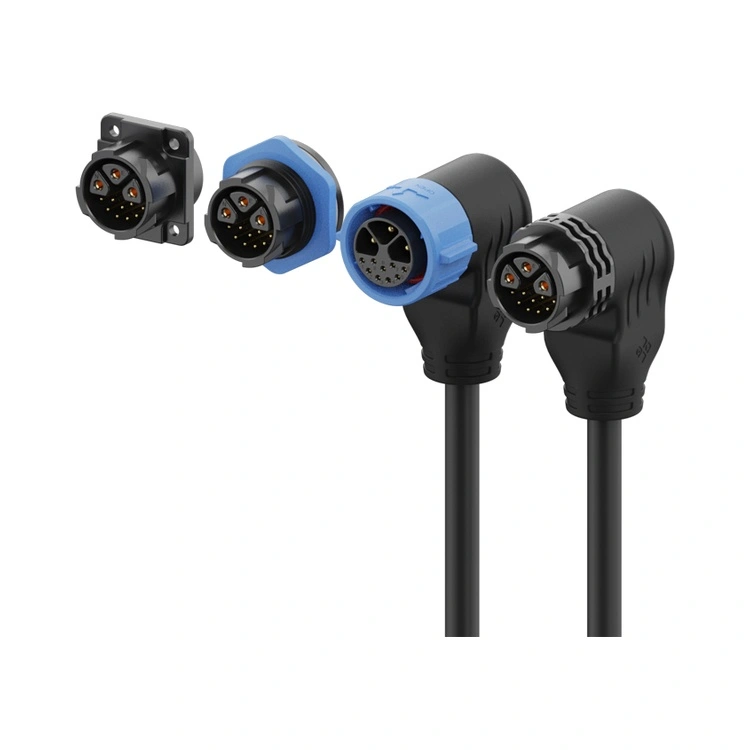

| Хибридни 3+2, 3+5 ,3+9Pin опции | Комбинира щифтове за захранване с висок ток (до 20 A) с щифтове за сигнал за ниско напрежение в един конектор—намалява броя на кабелите и пространството на панела. |
| Заключващ механизъм с резба | Свързване, устойчиво на вибрации—предотвратява разхлабване от движение на тежки машини и термични цикли. |
| Позлатени месингови контакти | Ниско контактно съпротивление (≤3mΩ) и защита от корозия—поддържа производителност във влажна и външна среда. |
| Високотемпературен термопластичен изолатор | -40°C до +105°C работа—покрива екстремни индустриални и външни температурни условия. |
| Изцяло пластмасов корпус | Високотемпературни термопластични материали - Подходящи за тежки среди |
| Множество опции за прекратяване | Запояване, потапяне за запояване—адаптира се към различни методи на сглобяване. |
| Параметър | 2-пинов | 3-пинов | 4-пинов | 5-пинов | 6-пинов | 3+2-пинов | 3+5-пинов | 3+9-пинов |
| Номинално напрежение | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Текущ рейтинг | 30А | 30А | 20А | 20А | 15А | 20А+10А | 20А+5А | 20А+5А |
| Телен участък | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Работна температура:-40°C ~ +105°C
Степен на защита:IP65 / IP67 / IP68 (свързано състояние)
Материал на корпуса:Високотемпературен термопласт
Контактен материал:Позлатен месинг
Контактно съпротивление:≤3mΩ
Цикли на чифтосване:≥500
Клас на запалимост:UL 94 V-0
Всички материали отговарят на RoHS
| Аспект | Серия Reunion M25 | Първокласни европейски марки M25 | Евтин M25 без марка |
| Цена | Ценообразуване, съобразено с обема | 3-4 пъти по-висока | По-евтино предварително |
| Текущ рейтинг | До 30А | Типично до 25A | Променлива, често преувеличена |
| Хибридни опции | 3+2, 3+5,3+9 – стандартни | Ограничен | Не се предлага |
| IP67 проверка | Тестван на партида при потапяне | Тестван на партиди | Не е проверено |
| 100% електрически тестове | Всяка единица | Базиран на извадка | Случайно или никакво |
| Позлатяване | стандартен | ≥0.2-0.4µm | Тънък или никакъв |
| Проследимост | ERP проследим от смола до завършен конектор | да | Няма |
| Време за изпълнение | 12-15 дни | 4-8 седмици | Непредсказуем |
| Персонализиране MOQ | Ниска (100 броя) | Висок (500+) | Не се предлага |
| Техническа поддръжка | 24-часов отговор от 10-членен инженерен екип | Добре, но по-бавно | Ограничен |
| ISO сертификати | 9001, 14001, 13485 | Обикновено 9001 | Обикновено няма |
Предимството на Реюнион: Получавате документирано IP67 уплътнение, хибридни конфигурации на захранващ сигнал и номинален ток до 30 A – всичко това на рентабилна цена, без първокласните разходи на европейските марки.
| Сертификация | Обхват |
| ISO 9001:2015 | Управление на качеството - проектиране, производство и следпродажбено обслужване. |
| ISO 14001:2015 | Управление на околната среда — проверено намаляване на отпадъците и устойчиви практики. |
| ISO 13485:2016 | Управление на качеството на медицинското устройство—приложимо за M25, използвано в оборудване за диагностика или наблюдение. |
| Признат от UL | Сертификация за безопасност на ниво компонент за пазарите в Северна Америка. |
| RoHS | Ограничение на опасни вещества—съответствие с Директивата на ЕС. |
| Разглеждане | М20 | M25 |
| Максимален ток | 20А | 30А |
| Механична устойчивост | Стандартен | По-здрав - по-голям корпус, по-дебели стени |
| Капацитет на кабела | До 2,0 mm² | До 4,0 mm² |
| Панелно пространство | По-компактен | Изисква по-голям изрез |
| Хибридни опции | не | 3+2, 3+5,3+9 |
Изберете M25, когато:
Нуждаете се от максимална механична здравина за тежки приложения.
Вашето приложение включва по-големи кабели или по-голямо механично натоварване.
Имате нужда от най-голямата черупка за лесно боравене с ръце в ръкавици.
Вашето пространство на панела позволява по-големия 25 мм изрез.
Изберете M20, когато пространството на панела е ограничено или приложението не изисква допълнителна механична здравина.
Да—серията M25 е много подходяща за инфраструктура за зареждане на EV, особено за:
AC зарядни станции.
Вградени зарядни устройства (умерени постоянни токове).
Интерфейси на системата за управление на батерията (захранване + сигнал).
Номиналният ток на M25 от 30 A, уплътнението IP67 и конфигурациите за хибриден захранващ сигнал го правят практичен избор за много приложения за зареждане на EV. За бързо зареждане с постоянен ток (100 A+) препоръчваме по-големи индустриални конектори, специално проектирани за приложения с постоянен ток с голям ток.
За постигане и поддържане на IP67 уплътнение Reunion препоръчва:
Свързващ въртящ момент – Затегнете на ръка съединителната гайка, докато О-пръстенът влезе в контакт с повърхността на панела, след което приложете допълнителен въртящ момент от 1,2-1,5 Nm с помощта на динамометричен ключ. Не превишавайте 1,8 Nm.
Проверка на О-пръстена – Сменете О-пръстена, ако се вижда деформация, напукване или втвърдяване.
График за подмяна – За взискателни приложения (ежедневно измиване, излагане на открито), сменяйте О-пръстените ежегодно. За стандартни индустриални среди, на всеки 2-3 години.
Радиус на огъване на кабела– Поддържайте минимум 5× диаметър на кабела при входа на конектора.
Ориентация на кабела– За приложения на открито/измиване ориентирайте изхода на кабела надолу, за да предотвратите натрупване на течност близо до интерфейса на уплътнението.
