Обединениедоставя наИндустриален водоустойчив конектор от серия M12за производители, търсещи надеждни електрически връзки в взискателни индустриални среди. Проектирана за съвместими автоматизирани, сензорни и контролни системи, тази серия съединители предлага практична комбинация от компактен монтаж, сигурно резбовано съединяване и зависима от модела защита на околната среда за поддържане на стабилна работа на оборудването.
Резюме на статията:Индустриалната свързаност влияе върху времето за работа на машината, точността на сигнала и разходите за поддръжка. Индустриалният водоустойчив конектор от серия M12 се използва широко за свързване на сензори, задвижващи механизми, контролни блокове и индустриално комуникационно оборудване. Разбирането на кодирането на съединителите, конфигурацията на контактите, защитата от проникване, кабелната конструкция и електрическите характеристики помага на инженерите да изберат правилното решение. Тази статия изследва принципите на работа, основните спецификации, индустриалните приложения, инсталационните практики и съображенията за закупуване, които помагат на бизнеса да взема информирани решения за свързване.
1. Защо индустриалната свързаност има значение?
2. Какво прави конектора M12 различен?
3. Кои характеристики на дизайна осигуряват практически ползи?
4. Кои технически спецификации трябва да оцените?
5. Кои индустрии се възползват от конекторите M12?
6. Как купувачите трябва да оценят доставчик на конектор M12?
7. Какви практики помагат за удължаване на експлоатационния живот на конектора?
Съвременното индустриално оборудване зависи от точното прехвърляне на електрическа енергия и сигнали между взаимосвързани компоненти. Сензорите събират работни данни, задвижващите механизми изпълняват команди, а контролерите координират движенията на машината. Всяка връзка в тази система допринася за цялостната производителност.
Конектор, който се разхлабва при вибрации, позволява на влагата да достигне до електрическите контакти или не поддържа постоянен контакт, може да прекъсне производството и да усложни отстраняването на неизправности. В автоматизираното производство дори незначителен проблем с връзката може да доведе до неочакван престой, многократна поддръжка или неточни показания на сензора.
Следователно промишлените съединители трябва да отговарят на няколко изисквания едновременно:
Форматът на съединителя M12 отговаря на много от тези нужди чрез компактен кръгъл дизайн и система за свързване с резба. Когато е избран правилният модел за приложението, той може да помогне на инженерите да изградят организирани, поддържаеми и надеждни промишлени системи за окабеляване.
Обозначението M12 се отнася за интерфейс на съединител с номинален 12 mm резбов съединител. Компактните му размери го правят особено полезен за полеви устройства и машини, където пространството за инсталиране е ограничено, но сигурната електрическа връзка остава от съществено значение.
За разлика от конектор, избран единствено заради физическия му вид, продуктът M12 трябва да бъде оценен според пълната му конфигурация. Различните модели могат да имат различен брой щифтове, кодиране, разпределение на контактите, типове кабели и оценки на електрическата ефективност.

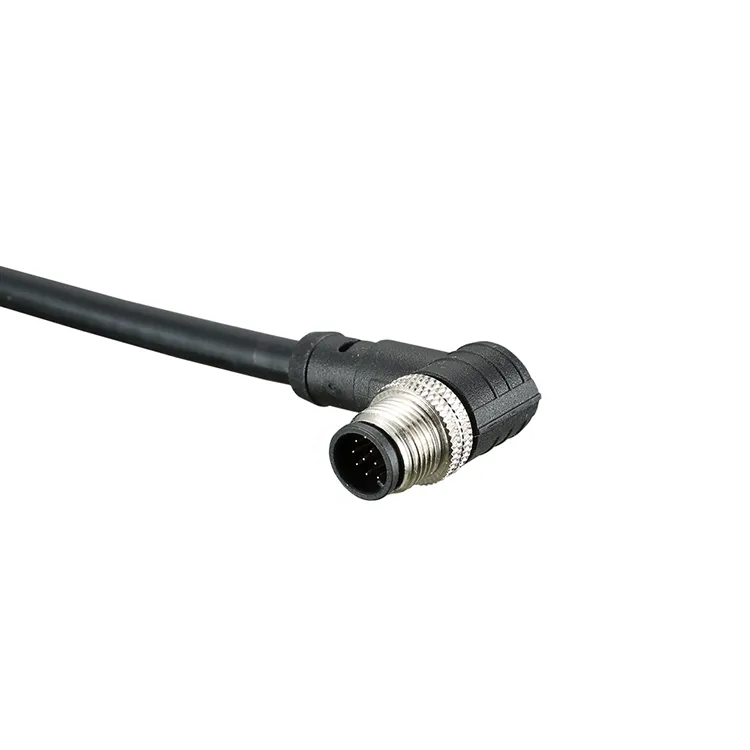

В зависимост от конкретния продукт, наличните конфигурации може да включват прави съединители, съединители под прав ъгъл, монтирани на кабел щепсели и монтирани на панел гнезда. Правият дизайн може да подхожда на достъпни точки за инсталиране, докато дизайнът под прав ъгъл може да помогне за управление на хлабината на кабела в затворени пространства.
Някои конфигурации M12 са предназначени за сигнали от сензори и изпълнителни механизми, докато други системи за кодиране поддържат конкретни индустриални комуникационни или енергийни приложения. Тези варианти не трябва да се третират като взаимозаменяеми. Инженерите трябва да проверят разположението на щифтовете, кодирането, напрежението, тока и изискванията за интерфейс, преди да свържат оборудването.
Водоустойчивите конектори M12 използват подходящи корпуси, уплътнения и кабелни входове, за да ограничат навлизането на външни замърсители. Нивото на защита варира според модела и условията на монтаж. Например, модул с класификация IP67 е проектиран за защита от прах и временно потапяне при определени условия на изпитване, при условие че е правилно сглобен и използван, както е посочено.
За специфични за продукта конфигурации и налични опции, консултирайте се с продуктовата страница на индустриалния водоустойчив конектор Reunion M12.
Индустриалните машини често съдържат множество сензори и контролни компоненти в рамките на ограничен отпечатък. Форм-факторът M12 осигурява компактен интерфейс за свързване, който може да помогне за опростяване на оформлението на кабелите и намаляване на ненужното пространство за инсталиране.
Това може да бъде особено полезно в конвейерни системи, роботизирано оборудване, опаковъчни машини и инсталации за разпределена автоматизация, където множество полеви устройства са свързани към обща архитектура за управление.
Резбова връзка помага да се запази свързващият интерфейс по време на обикновена работа на оборудването. В сравнение с неадекватно осигурена връзка, правилно монтираният съединител с резба може да намали случайното отделяне, причинено от рутинно движение и вибрации.
Въпреки това връзката винаги трябва да се затяга според инструкциите на производителя. Прекомерното затягане може да повреди съединителя, докато недостатъчното затягане може да компрометира механичната сигурност или ефективността на уплътняването.
Подходящите уплътнителни компоненти могат да помогнат за защитата на електрическите контакти от прах и влага. Това е важно за оборудване, инсталирано в близост до производствени процеси, зони за почистване, външни машини и други места, където се очаква излагане на околната среда.
Защитата зависи от цялостния монтаж, включително свързващия интерфейс, кабелния вход, монтажната подредба и състоянието на уплътненията. Конекторът трябва да бъде избран в съответствие с действителната работна среда, а не само с думата "водоустойчив".
Различните кабелни материали и разположението на контактите позволяват конектор M12 да бъде съобразен с изискванията на конкретното оборудване. В зависимост от модела, купувачите може да се наложи да оценят гъвкавостта на кабела, устойчивостта на абразия, размера на проводника, екранирането, контактното покритие и ориентацията на монтажа.
Използването на съвместими, стандартизирани интерфейси на съединители може да направи подмяната на компоненти и изолирането на повреда по-лесно. Техниците могат да идентифицират точките на свързване по-лесно, при условие че документацията за окабеляване, разпределението на щифтовете и номерата на резервните части се поддържат точно.
Изборът на конектор само по външен вид или размер на резбата е недостатъчен. Екипът за закупуване трябва да сравни публикуваните спецификации на производителя с електрическите, механичните и екологичните изисквания на целевото приложение.
Следващата таблица очертава основните параметри, които трябва да се оценят при преглед на водоустойчив конектор M12. Действителните стойности трябва да бъдат потвърдени спрямо текущия лист с данни на избрания модел.
| Спецификация | Какво да проверите | Защо има значение |
|---|---|---|
| Интерфейс на конектора | Съединител с резба M12 и дизайн на свързване | Осигурява механична съвместимост с оборудването. |
| Пин конфигурация | Брой контакти и назначение на пин | Поддържа правилно окабеляване и предаване на сигнал. |
| Кодиране | A-код, D-код, X-код или друг определен тип | Помага за идентифициране на предвидения интерфейс и предотвратяване на несъвместими връзки. |
| Номинално напрежение | Специфицирано от производителя работно напрежение | Трябва да съответства на електрическата система и приложимите изисквания за безопасност. |
| Номинален ток | Текущ рейтинг за избраната конфигурация | Помага за предотвратяване на работа извън електрическите граници на конектора. |
| Защита от проникване | Необходим IP рейтинг и условия за монтаж | Определя пригодността за очаквано излагане на прах и влага. |
| Работна температура | Определени минимални и максимални температури | Помага за поддържане на производителността при променящи се условия на околната среда. |
| Контактен материал | Основен материал и контактно покритие | Влияе върху характеристиките на електрическия контакт и устойчивостта на износване или корозия. |
| Кабелна конструкция | Размер на проводника, материал на обвивката, дължина и екранировка | Поддържа изискванията за инсталиране, гъвкавост и околната среда. |
| Механична издръжливост | Оценка на цикъла на свързване и изисквания за свързване | Помага да се оцени годността за поддръжка и повторно свързване. |
Важна бележка при избора:Не приемайте, че всеки конектор от серията M12 поддържа едно и също напрежение, ток, брой на щифтовете, кодиране, температурен диапазон или IP рейтинг. Например съединителят с четири извода на сензора и съединителят за високоскоростни данни може да имат съществено различни електрически изисквания, въпреки че споделят обозначението M12.
Преди да поръчате, поискайте точния номер на частта, чертеж с размери, електрическа схема и приложими данни от теста. Тези документи улесняват потвърждаването, че конекторът отговаря на изискванията на системата.
Автоматизираните производствени линии разчитат на сензори, задвижващи механизми и разпределени контролни модули за наблюдение на оборудването и координиране на машинните операции. Подходящи конектори M12 осигуряват практични точки за свързване на полеви устройства и помагат за организиране на машинното окабеляване.
Роботизираните клетки и опаковъчното оборудване може да съдържат подвижни възли, компактни сензорни стойки и ограничено пространство за прокарване на кабели. Наличието на различни ориентации на конектори и кабелни конфигурации може да помогне на инженерите да проектират по-достъпни връзки. Динамичните приложения все още изискват кабелни и съединителни модули, оценени за действителните условия на движение и огъване.
Съвместими варианти на кодиране M12 се използват в избрани индустриални мрежови приложения. Правилният модел зависи от комуникационния стандарт, изискваната скорост на данни, разпределението на щифтовете, разположението на екранирането и интерфейса на мрежовото оборудване.
Външните сензори и устройства за наблюдение могат да се сблъскат с дъжд, прах, температурни промени и други натоварвания от околната среда. Конектор M12 с подходящ рейтинг може да помогне за защитата на електрическия интерфейс, когато целият модул е инсталиран според неговите спецификации.
Избрани транспортни системи и индустриални превозни средства използват кръгли съединители за свързване на сензори и контролни устройства. За тези приложения дизайнерите трябва да вземат предвид вибрациите, движението на кабела, температурните колебания, излагането на течности и всички специфични за индустрията изисквания за квалификация.
Във всички тези сектори най-добрият конектор е този, който отговаря на действителните работни условия, а не непременно моделът с най-висок номинален рейтинг или най-ниска покупна цена.
Изборът на доставчик влияе повече от първоначалните разходи за доставка. Съгласуваността на продукта, техническата поддръжка, документацията, производственото планиране и комуникацията могат да повлияят на сроковете на проекта и дългосрочната поддръжка.
Когато оценяват доставчик като Reunion, екипите за покупки трябва да вземат предвид следните точки и да потвърдят кои услуги се прилагат за необходимата продуктова конфигурация.
За по-големи проекти за обществени поръчки купувачите също трябва да установят процес на одобрение за мостри и спецификации преди масова поръчка. Документирането на одобрения номер на част и ревизията помага за намаляване на риска от получаване на конектор, който се различава от тестваната конфигурация.
За да прегледате наличната информация за продукта, посетете страницата за промишлен водоустойчив конектор на Reunion и съобщете техническите си изисквания директно на доставчика.
Правилната инсталация е от съществено значение за поддържане на електрическа стабилност и опазване на околната среда. Дори висококачествен конектор може да се повреди преждевременно, ако неговите контакти, резби, кабел или уплътнения са повредени по време на сглобяване или работа.
Честотата на проверките трябва да отразява тежестта на работната среда. Конектори, изложени на често измиване, химически вещества, силни вибрации или непрекъснато движение, може да изискват допълнително внимание. Винаги следвайте инструкциите на производителя и плана за поддръжка на оборудването.
Основната му цел е да осигури компактна електрическа връзка за съвместими индустриални устройства, включително сензори, задвижващи механизми, контролно оборудване и избрани комуникационни системи. В зависимост от модела, екологичното уплътнение помага за защита на връзката от прах и влага.
Не. Степента на защита варира според модела и дизайна на сглобката. Купувачите трябва да проверят точния лист с данни на продукта и да потвърдят дали рейтингът се отнася за свързан конектор, несвързан конектор или конкретно условие за инсталиране.
A-кодираните и D-кодираните съединители използват различни ключове и контакти за различни предвидени приложения. A-кодираните варианти обикновено се използват за сензори и изпълнителни механизми, докато D-кодираните варианти се свързват с определени индустриални Ethernet приложения. Действителната съвместимост трябва да бъде проверена спрямо съответния протокол, назначение на щифтове и документация за оборудването.
Да, при условие че избраният конектор и пълният кабелен комплект са оценени за очакваните външни условия. Купувачите трябва да оценят защитата срещу проникване, температурния диапазон, излагането на ултравиолетови лъчи, риска от корозия, издръжливостта на кабелната обвивка и монтажните условия преди монтажа.
Започнете с идентифициране на свързващия интерфейс, кодиране, брой щифтове, електрически рейтинги, комуникационни изисквания, кабелни спецификации и условия на околната среда. Сравнете тези изисквания с листа с данни на производителя и поискайте техническо потвърждение, ако някой параметър е несигурен.
Включете необходимия тип конектор, мъжки или женски интерфейс, кодиране, брой щифтове, дължина на кабела, размер на проводника, изисквания за напрежение и ток, степен на защита, прогнозно количество и всички налични чертежи или снимки. Ясните спецификации помагат на доставчика да оцени съвместимостта и да предостави по-подходяща оферта.
Индустриалният водоустойчив конектор от серия M12 осигурява универсална опция за свързване за модерна автоматизация, индустриални сензори, машини и избрани комуникационни системи. Компактният му формат и съединителят с резба могат да поддържат организирано окабеляване и сигурни връзки, докато подходящото уплътнение и кабелни конфигурации помагат за справяне с взискателни работни среди.
Успешният избор зависи от нещо повече от самия интерфейс M12. Електрическите характеристики, кодирането, разпределението на щифтовете, защитата на околната среда, конструкцията на кабела и изискванията за инсталиране трябва да бъдат проверени спрямо предвиденото приложение. Внимателният преглед на спецификациите може да намали проблемите със съвместимостта, да подобри ефективността на поддръжката и да поддържа по-надеждна работа на оборудването.
Обединение предлага решение за промишлени водоустойчиви съединители от серия M12 за фирми, оценяващи компоненти за индустриална свързаност. Независимо дали разработвате нови машини, снабдявате се с резервни части или планирате персонализирана кабелна връзка, прегледайте подробностите за продукта и подгответе вашите изисквания за приложение, преди да купите.Свържете се с насза да обсъдите спецификациите на вашия конектор, да потвърдите съвместимостта на продукта и да поискате оферта, съобразена с вашия проект.
