Външната обвивка е изработена от високоефективен термопластичен материал и има клас на огнеустойчивост UL 94-V0. Устойчив на корозия от солен спрей, той може да отговори на изискванията за водоустойчивост на външни LED дисплеи и LED осветително оборудване, както и на тежките условия на работа, като устойчивост на киселинна ерозия на индустриалните LED дисплеи

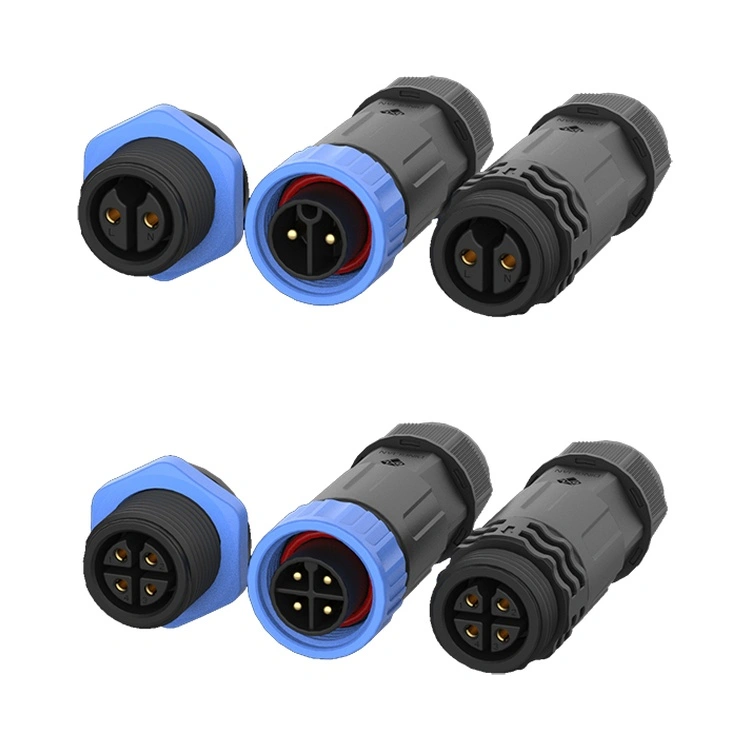

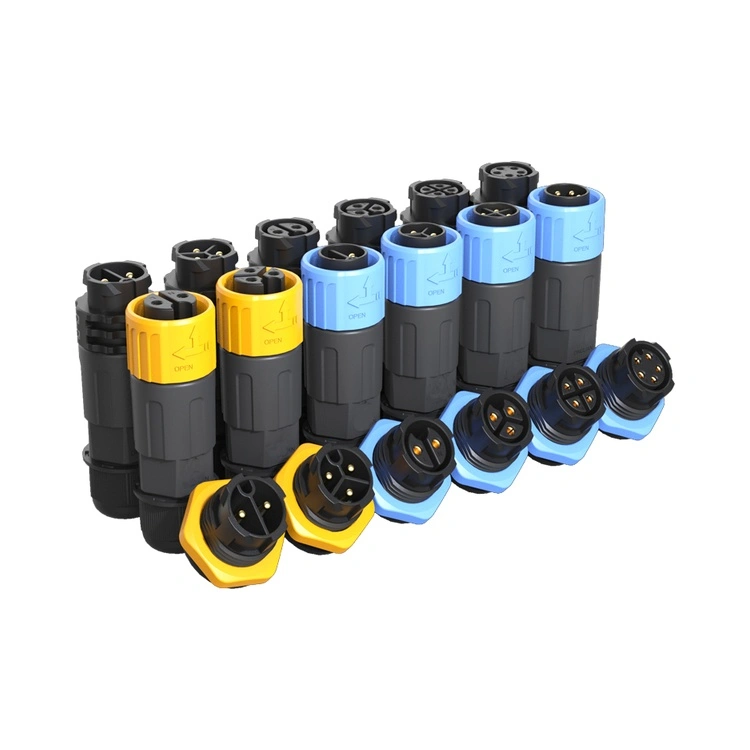

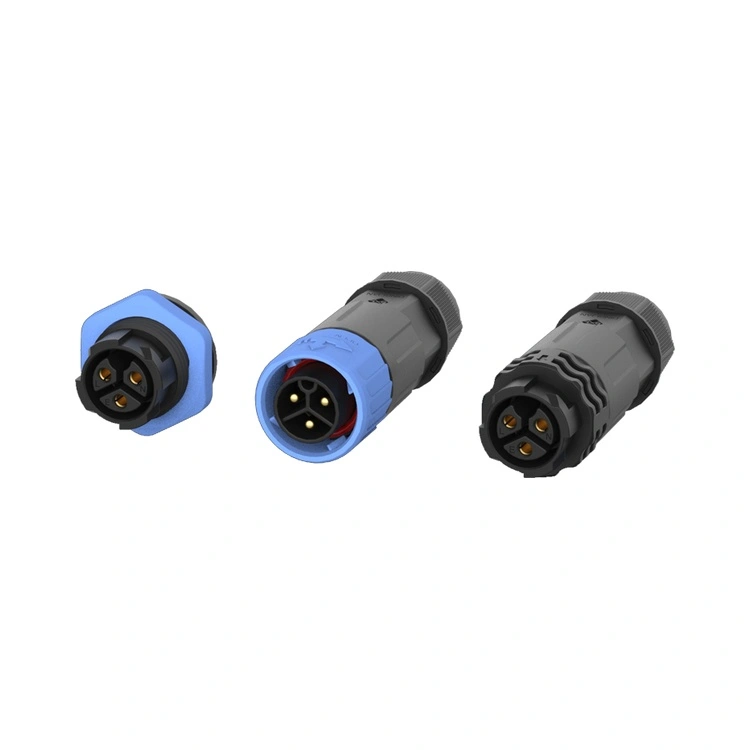

Монтира се по метода на един отвор, който е стабилен и безупречен. Той разполага със заключваща структура с резба и може да поддържа стабилна връзка дори във вибрираща среда. 2, 3, 4, 5, 6, 7, 8, 9 пина са налични за избор и се поддържа персонализиране.
| Параметър | Reunion M20 Доставена стойност | Защо има значение на практика |
| Контактно съпротивление (първоначално) | ≤3.0mΩ | По-ниско от средното за индустрията, намалявайки I²R генерирането на топлина |
| Цикли на чифтосване със стабилно запечатване | ≥500 цикъла (проверени, не само оценени) | Нашите партидни тестови записи показват, че целостта на уплътнението се поддържа през 500 цикъла – критично за оборудване, изискващо тежка поддръжка. |
| IP67 водоустойчив | Всяка партида: 1 м дълбочина × 30 минути потапяне | Могат да се предоставят протоколи от тестове.. |
| Устойчивост на вибрации | 10-500Hz, 2g (IEC 60068-2-6) | Симулира реална работа на двигателя и помпата – премина с нулеви преходни прекъсвания. |
| Параметър | 2-пинов | 3-пинов | 4-пинов | 5-пинов | 6-пинов | 7-пинов | 8-пинов | 9-пинов |
| Номинално напрежение | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Текущ рейтинг | 20А | 20А | 15А | 15А | 10А | 5А | 5А | 5А |
| Сечение на проводника (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
1) Изолационен материал: високотемпературен термопласт (UL 94 V-0, )
2) Основен материал на контакта: Месинг (CuZn39Pb3) със златно покритие – тест със солен спрей ≥48 часа
3) Уплътнителен материал: Силиконов О-пръстен
4) Работна температура: -40°C ~ +105°C
5) Запалимост и съответствие: UL 94 V-0, RoHS, REACH SVHC не е открит
6) Опции за завършване: чаша за запояване, запояване с потапяне (монтиране на печатна платка)
| Сравнително измерение | Серия Reunion M20 | Първокласна европейска марка M20 | Евтин M20 без марка |
| Единична цена (MOQ 100 бр.) | Конкурентен, обемен | 3,5× – 4× по-висока | Долна отпред |
| Проверен непрекъснат ток | 20A (на щифт, документиран) | Обикновено 25 A (намаление с дребен шрифт) | Напомпани, без доказателства от тестове |
| IP67 водоустойчив | 100% от производствените партиди | Тест на партида (но не документирана за партида) | Никакви или неверни твърдения |
| Електрически тестове (Hi-pot & IR) | 100% всяка единица – регистрирани тестови данни | Базиран на извадка (AQL 1.0) | Произволно или пропуснато |
| Пълна проследимост (смола→завършен конектор) | ERP-проследено, извличане в рамките на 24 часа | Да, но по-бавна реакция | Няма |
| Време за доставка (стандартно количество) | 15-17 работни дни | 6–10 седмици | Непредсказуем (2-20 седмици) |
| Персонализиране MOQ (дължина на кабела, цвят, маркировка) | 100 бр – гъвкави | 500+ бр., високи инженерни такси | Не се предлага или няма контрол на качеството |
| Сертификати | ISO 9001, 14001, 13485 | Обикновено само ISO 9001 | Обикновено няма |
За да постигнете номиналното IP67/IP68 уплътнение при реална инсталация на място, следвайте тези проверени процедури:
| стъпка | Действие | Критична стойност/контролна точка |
| 1 | Затегнете на ръка съединителната гайка, докато О-пръстенът влезе в контакт с повърхността на панела. | Визуалният контакт е потвърден. |
| 2 | Приложете окончателния въртящ момент, като използвате калибриран гаечен ключ. | 1,0 – 1,2 Nm (НЕ превишавайте 1,5 Nm – прекомерният въртящ момент изкривява О-пръстена и увеличава силата на вкарване). |
| 3 | Проверете радиуса на огъване на кабела при входа. | ≥ 5 × външен диаметър на кабела – остри завои издърпват контактите и компрометират задното уплътнение. |
| 4 | Външна ориентация | Изход на кабела надолу – предотвратява събирането на вода върху интерфейса на съединителната гайка. |
| 5 | Честота на проверка на О-пръстена | Годишно за среда за ежедневно измиване/преработка на храни; на всеки 2-3 години за стандартна промишлена употреба на закрито/външно. |
| Заверка / Протокол | Обхват и доказателства, предоставени с всяка поръчка |
| ISO 9001:2015 | Пълна QMS – проектиране, производство, следпродажбено обслужване. Одиторски доклади, налични при NDA. |
| ISO 14001:2015 | Управление на околната среда – документирано намаляване на отпадъците и съответствие с RoHS/REACH. |
| ISO 13485:2016 | Приложимо за медицинско оборудване (диагностика/мониторинг) – строг контрол на промените и проследимост. |
| UL разпознаване | Безопасност на ниво компонент за Северна Америка – UL маркировка на всеки корпус. |
Въртящ момент: 1,0 – 1,2 Nm (окончателно затягане след ръчно поставяне).
Под 0,8 Nm: Компресията на О-пръстена е недостатъчна – IP67 пада до IP54 (защитен от прах, но не водоустойчив). В нашите лабораторни тестове видяхме проникване на вода в рамките на 2 часа на 0,5 m дълбочина.
Над 1,5 Nm: Флуоросиликоновият О-пръстен се екструдира в хлабината на резбата, причинявайки постоянна деформация и увеличена съединителна сила. Първоначално уплътнението може да премине IP67, но ще се повреди след термичен цикъл (разширяване/свиване).
Препоръка: Използвайте предварително зададен динамометричен ключ – можем да доставим такъв като аксесоар при поръчки за обем.
Стандартни мостри: 5–10 броя налични в рамките на 3 работни дни (при наличие на наличност).
Поръчки на малки партиди (100–500 бр.): 12–15 работни дни от потвърждаване на поръчката.
Голям обем (500+ бр.): 18–20 работни дни, с налични частични пратки.

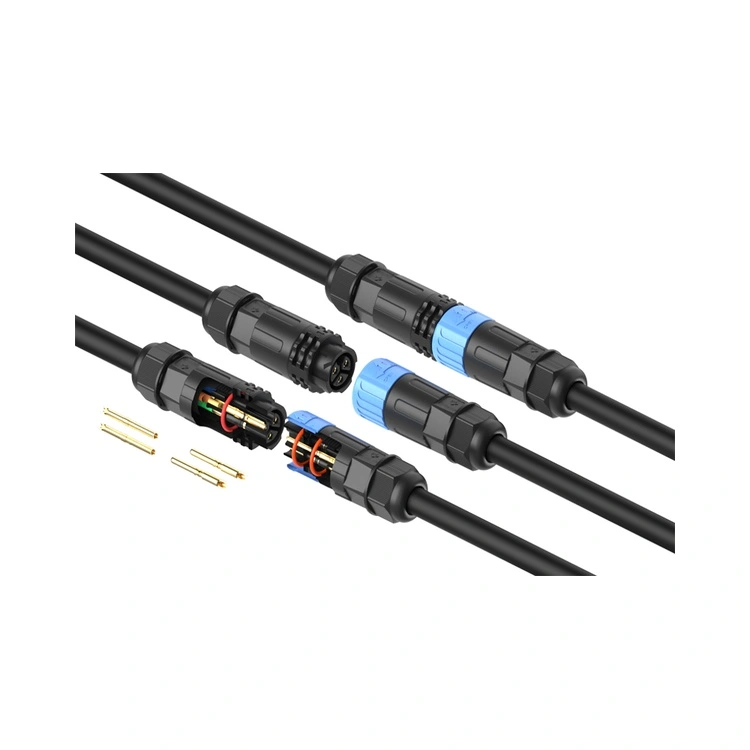

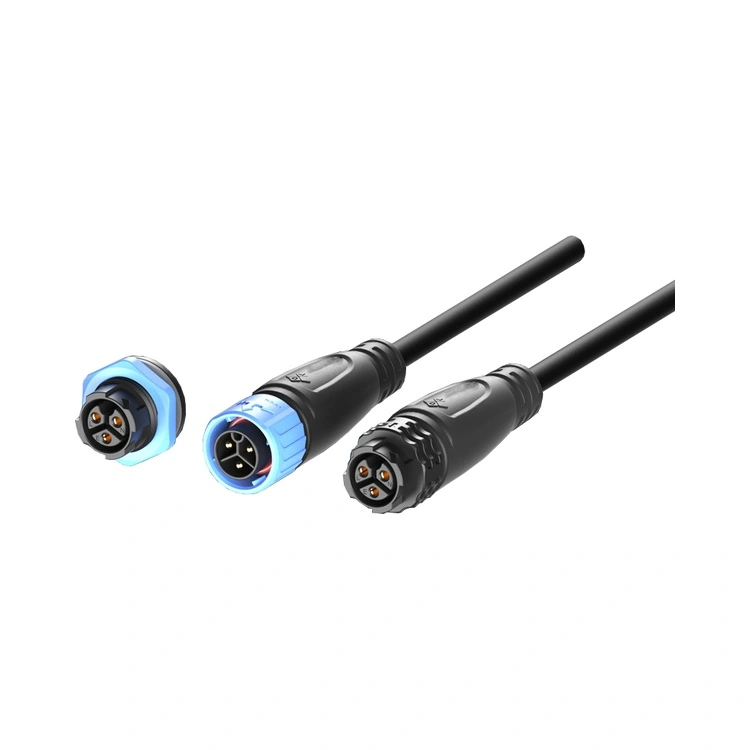

Персонализирани кабелни комплекти (дължина, диаметър на проводника, цветово кодиране): MOQ 100 броя – одобрението на инженерния чертеж отнема 2–3 дни, след това 15 дни производство.
