TheReunion M20 серия пластмасов водоустойчив конектор доставя и трите – съчетавайки лек, стабилен PA66 корпус с IP67/IP68 водоустойчиви и позлатени месингови контакти с номинален ток до 20A. Проектиран и произведен вътрешно от ISO-сертифицираните съоръжения на Реюнион, тази фамилия конектори предоставя на производителите на оборудване, системните интегратори и инженерите по поддръжката доказана алтернатива на податливите на ръжда метални връзки в среда със солен спрей, химикали и висока влажност.
Reunion не е търговска компания — ние сме вертикално интегриран производител с над 15 години опит в прецизното формоване и контактното инженерство. Всяка партида от нашитеПластмасов водоустойчив конектор от серия M20е преминал 100% електрически тестове и тест за водоустойчивост, като записите от тестовете са запазени за пълна проследимост. Когато посочите Reunion, вие посочвате партньор, който контролира качеството от изсушаването на смолата до окончателното сглобяване - подкрепено от ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 и признаване от UL.
TheReunion M20 серия пластмасов водоустойчив конектор е кръгло свързване с резба, проектирано за приложения, изискващи както значително захранване (до 20 A на контакт), така и устойчивост на околната среда. Неговият 20-милиметров съединителен интерфейс разполага с термопластичен корпус от PA66 с висока якост, формулиран и формован директно във всеки цвят RAL/Pantone - без боя, без покритие, без корозия. Корпусът е по своята същност устойчив на ръжда и окисление, с температура на топлинна деформация над 200°C, осигуряваща надеждна работа от -40°C до +105°C.

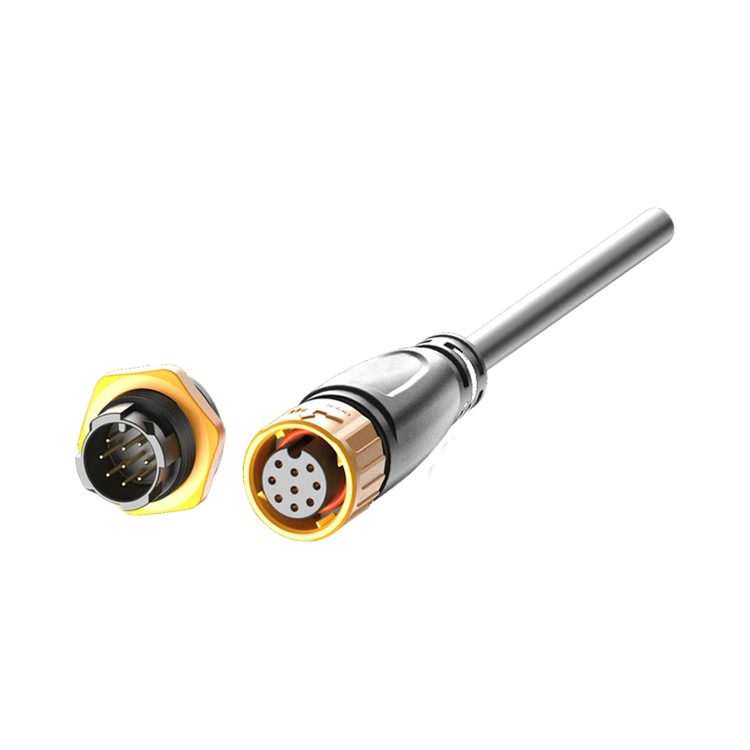

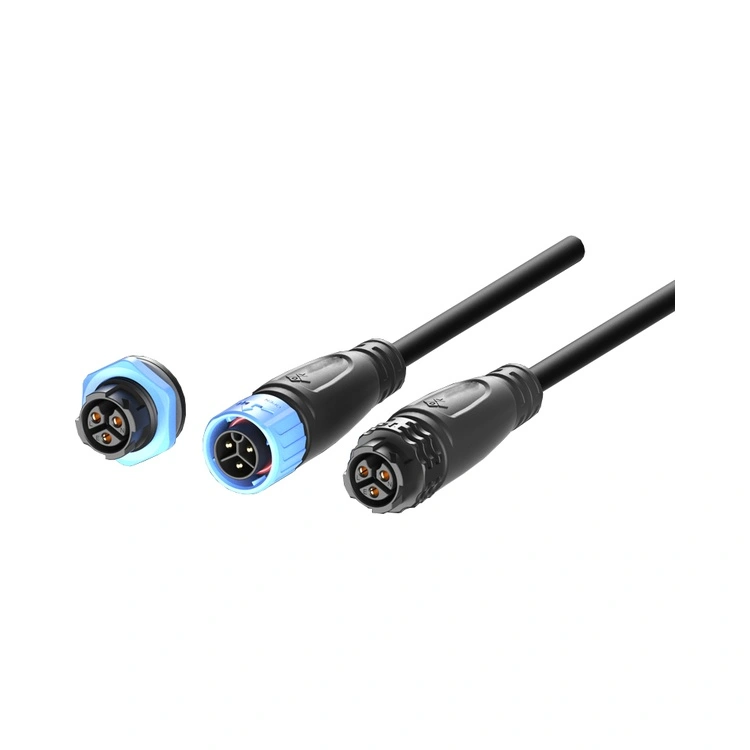

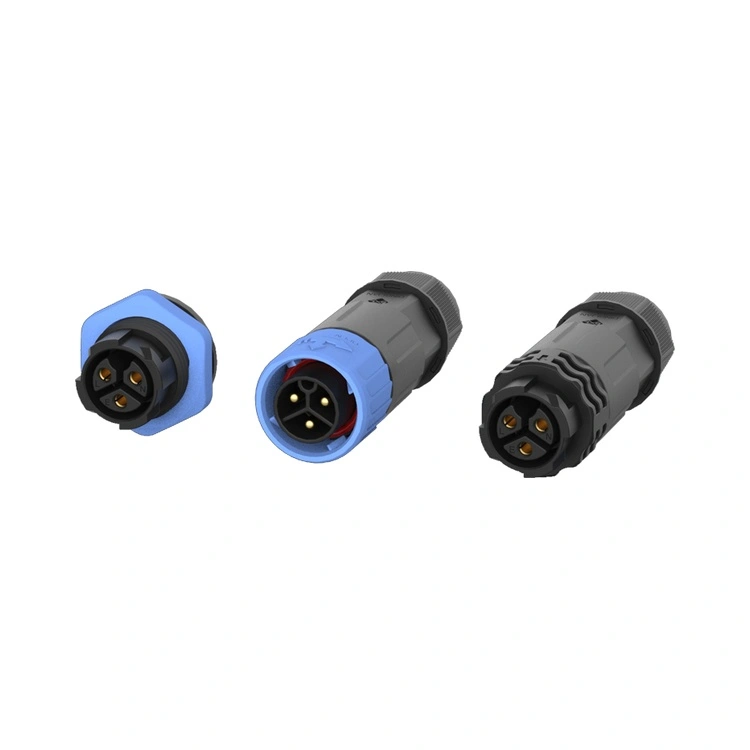

Конекторът се предлага в конфигурации на захранване от 2 до 9 пина, поддържащ максимален ток 20 A, конекторите се предлагат в панелен тип, кабелен тип и опции за сглобен тип. Ние можем да персонализираме пълен набор от компоненти на кабелния сноп за вас. Можете също да обработите сами компонентите на кабелния сноп.
| Характеристика | полза | Доказателство за валидиране |
| PA66 Корпус | Без ръжда, без окисляване - доказано в солен спрей (ASTM B117) и среда за химическо промиване. | Отлична устойчивост на корозия |
| До 60% намаляване на теглото | Намалява структурното натоварване на панели, кабели и роботизирани ръце—опростява монтажа и намалява разходите за доставка. | Налични данни за масово сравнение със сравними съединители с месингова обвивка. |
| IP67 водоустойчив | Издържа на непрекъснато потапяне на дълбочина 1 м за 30 минути | Тестване с потапяне с партидни проби. |
| 2~9 пина конфигурации | 2,3,4,5,6,7,8,9 пина по избор | Стандартни готови и потребителски опции за зареждане на контакти. |

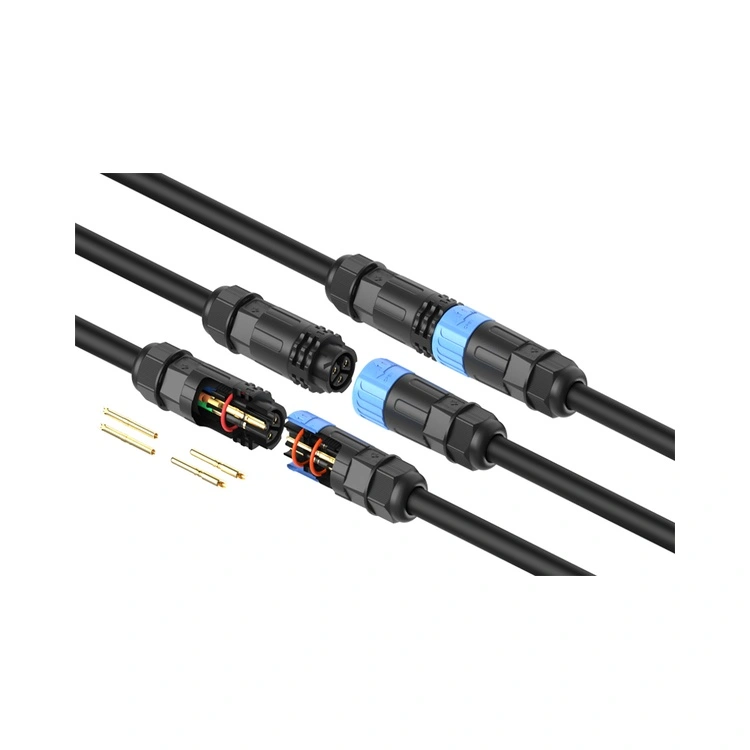

| Позлатени месингови контакти | Ниско контактно съпротивление (≤3mΩ) и защита от корозия—поддържа производителност във влажен, солен въздух. | Дебелината на покритието е проверена с XRF на всяка производствена партида. |
| Заключване с резба | Свързване, устойчиво на вибрации—предотвратява разхлабване от движение на машини, термични цикли и операции с кран. | Цикълно тестван до ≥500 типични свързвания с постоянно задържане на въртящия момент. |
| Параметър | 2-пинов | 3-пинов | 4-пинов | 5-пинов | 6-пинов | 7-пинов | 8-пинов | 9-пинов |
| Номинално напрежение | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Текущ рейтинг | 20А | 20А | 15А | 15А | 10А | 5А | 5А | 5А |
| Сечение на проводника (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
| Спецификация | детайл |
| Работна температура | -40°C ~ +105°C |
| Степен на защита (свързан) | IP67 / IP68 (1m, 30min) |
| Материал на корпуса | PA66 |
| Контактен материал | Месинг със златно покритие |
| Контактно съпротивление | ≤3mΩ |
| Цикли на чифтосване | ≥500 |
| Тегло | ~60% по-лек от еквивалентните месингови конектори |
| Съответствие | RoHS, REACH, UL |
Reunion управлява напълно интегрирана производствена линия заПластмасов водоустойчив конектор от серия M20, гарантирайки, че всяка единица отговаря на нашите публикувани спецификации. Нашият процес включва:
Сушене на материала– PA66 е прецизно изсушен, за да елиминира свързаните с влага дефекти на формоване.
Инжекционно формоване– Автоматизирани преси с контрол на толеранса ±0.02mm; цветен пигмент, добавен директно към смолата—без вторично боядисване.
Свържете се с щамповане и покритие– Високоскоростно щамповане от медна сплав; селективно златно покритие.

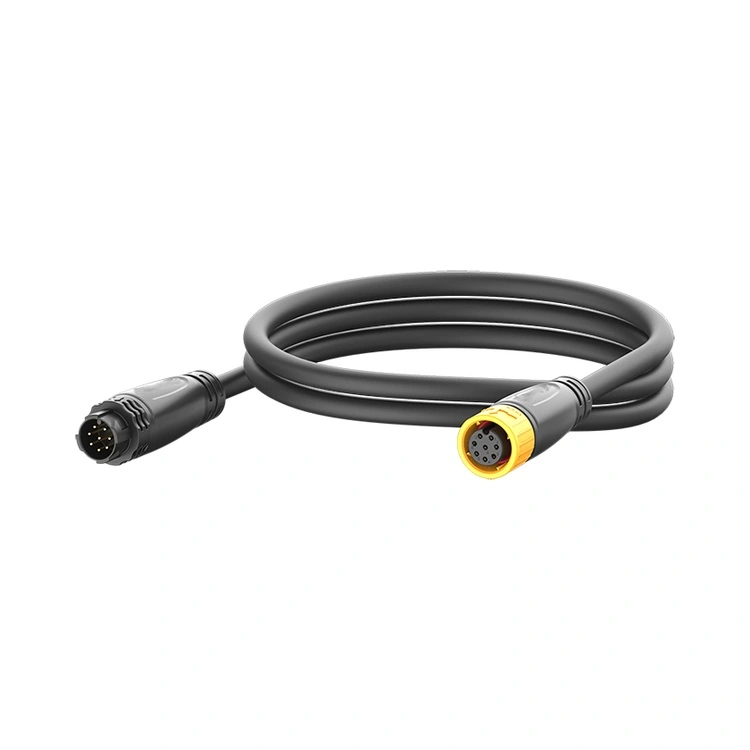

Обработка на кабели– Вътрешна PUR/PVC екструзия с автоматизирано рязане, оголване и калайдисване; персонализирани дължини от 0,1m до 20m.
Сглобяване– Полуавтоматизирани линии със закрепване с контролиран въртящ момент (1,0–1,2 Nm въртящ момент на съединителя).
Електрически тестове– 100% проверка на непрекъснатост, изолационно съпротивление (≥5000MΩ) и диелектрична устойчивост.
Вземане на проби от околната среда– Партидно вземане на проби за IP68 потапяне, UV стабилност (ASTM G155) и термичен цикъл.
Опаковка– Антистатично вакуумно запечатване с десикант; кашони за износ с проследими партидни етикети.
Вътрешните инструменти и възможности за формоване на Reunion позволяват бързо персонализиране наПластмасов водоустойчив конектор от серия M20 без минимални количества за поръчка, които ви затварят в излишни запаси.
| Персонализируема функция | Налични опции |
| Цвят на корпуса | Всякакъв RAL или Pantone - формован директно, без боядисване |
| Монтаж на кабела | 0,1m до 20m; PUR (устойчив на масло/химикали) или PVC кожух; еднокрайни или двукрайни |

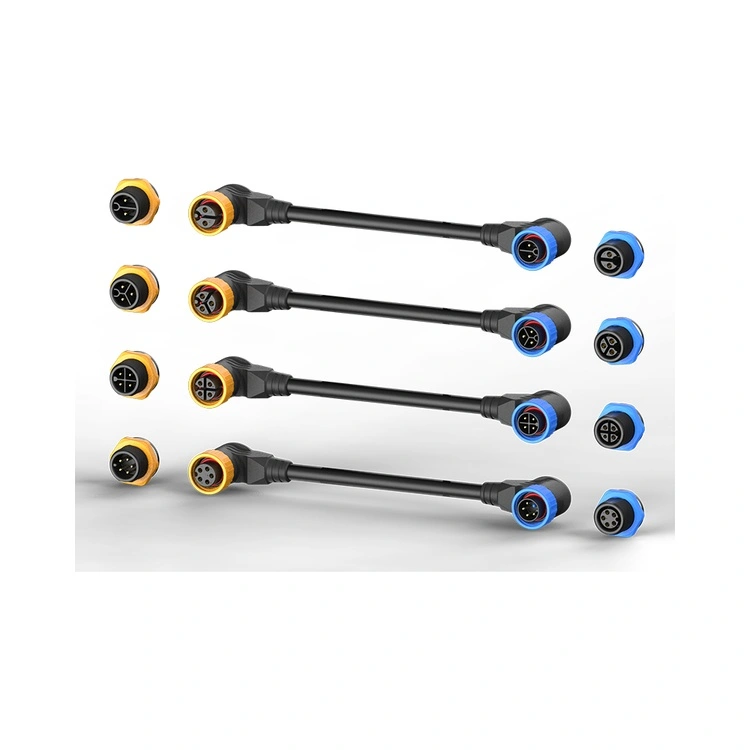

| Ориентация на конектора | Прав или под прав ъгъл |
| Контакт Зареждане | 2, 3, 4, 5, 6,7,8,9 пина |
| Маркировка на кабела | Персонализиран печат или термосвиваеми етикети за ID на веригата |
| Опаковка | Антистатични торби, ролки или етикетирани по поръчка кашони |
За проекти с голям обем, инженерният екип на Reunion може да разработи съвместно персонализирани оформления на вложки, опции за ключове или специализирани отливки за кабели. Сроковете за доставка на индивидуални формовани цветове обикновено са 15–20 работни дни; стандартните конфигурации се доставят за 5–7 работни дни.
Reunion поддържа активно сертифициране от признати глобални органи. Предоставяме документи за проверка при поискване.
| Сертификация | Обхват |
| ISO 9001:2015 | Управление на качеството – проектиране, производство и следпродажбено обслужване |
| ISO 14001:2015 | Управление на околната среда – намаляване на отпадъците и устойчиви практики |
| ISO 13485:2016 | Управление на качеството на медицинските изделия – за приложения за диагностика/мониторинг |
| Признат от UL | Безопасност на ниво компонент за пазарите в Северна Америка |
| RoHS & REACH | Съответствие с ограничени вещества – стандарти на ЕС и световни стандарти |
Не — номиналният ток се определя от контактната система и габарита на проводника, а не от корпуса. Материалът PA66 има температура на топлинна деформация над 200°C, доста над работния диапазон на конектора от -40°C до +105°C. Ние валидираме всяка конфигурация на щифтове чрез тестване за повишаване на температурата съгласно IEC 60512. В нашата лаборатория,Пластмасов водоустойчив конектор от серия M20 показва повишаване на температурата в същите граници като еквивалентите на метална обвивка. За приложения, надвишаващи 30A на контакт, препоръчваме нашата серия M25.
Корпусът PA66 е устойчив на масла, греси, основи и много киселини. За конкретна химическа съвместимост предоставяме подробна диаграма на устойчивост. За среди с непрекъснато излагане на разтворител, охлаждаща течност или гориво препоръчваме опцията PUR кабел—PVC може да се разгради в определени химически атмосфери. Нашият инженерен екип предлага безплатни консултации за избор на материали за агресивни химически приложения.
Да — примерни поръчки са добре дошли. Предлагаме комплекти за оценка, съдържащи 5 двойки чифтове със стандартни конфигурации на щифтове. Примерни цени са достъпни чрез нашия екип по продажбите, с примерни срокове за изпълнение от 5–7 работни дни за стандартни конфигурации. За персонализирани мостри времето за доставка е 12–17 работни дни.
