Всички данни са проверени чрез 100% фабрични електрически тестове — не базиран на проби AQL. Всяка една единица се тества преди изпращане.
| Параметър | 2-пинов | 3-пинов | 4-пинов | 5-пинов | 6-пинов | 7-пинов | 8-пинов | 9-пинов |
| Номинално напрежение | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Текущ рейтинг | 20А | 20А | 15А | 15А | 10А | 5А | 5А | 5А |
| Сечение на проводника (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
| Параметър | Стойност / Детайл |
| Работна температура | -40°C ~ +105°C |
| Степен на защита | IP67 / IP68 (свързани) – тестване на партидно потапяне на 1 m дълбочина за 30 минути |
| Материал на корпуса | PA66 |
| Контактен материал | Месинг със златно покритие |
| Контактно съпротивление | ≤3mΩ |
| Цикли на чифтосване | ≥500 |
| Клас на запалимост | UL 94 V-0 |
| Съответствие с околната среда | 100% RoHS, REACH |
| Характеристика | полза | Доказателство за валидиране |
| PA66 Корпус | Без ръжда, без окисляване - доказано в солен спрей (ASTM B117) и среда за химическо промиване. | Отлична устойчивост на корозия |
| До 60% намаляване на теглото | Намалява структурното натоварване на панели, кабели и роботизирани ръце—опростява монтажа и намалява разходите за доставка. | Налични данни за масово сравнение със сравними съединители с месингова обвивка. |
| IP67 водоустойчив | Издържа на непрекъснато потапяне на дълбочина 1 м за 30 минути | Тестване с потапяне с партидни проби. |

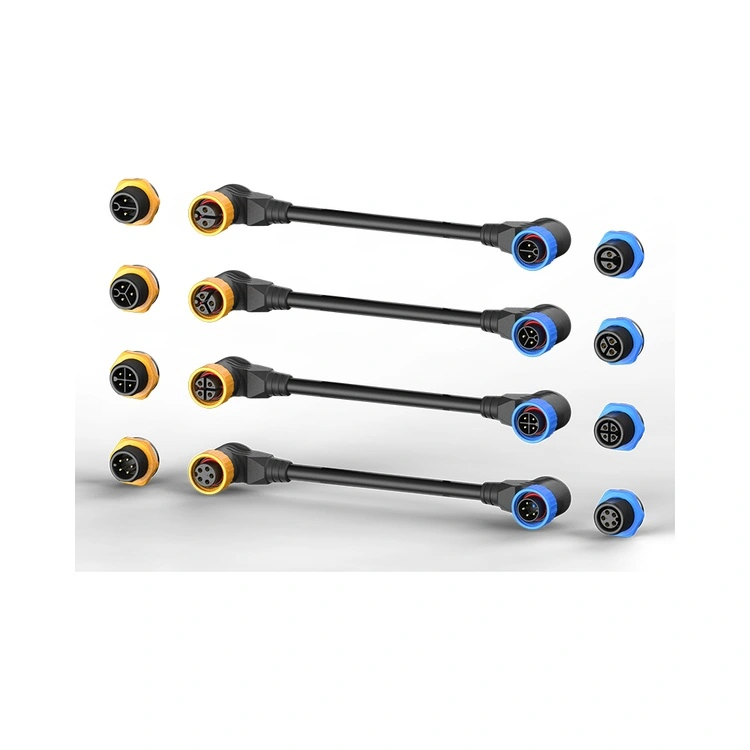

| 2~9 пина конфигурации | 2,3,4,5,6,7,8,9 пина по избор | Стандартни готови и потребителски опции за зареждане на контакти. |
| Позлатени месингови контакти | Ниско контактно съпротивление (≤3mΩ) и защита от корозия—поддържа производителност във влажен, солен въздух. | Дебелината на покритието е проверена с XRF на всяка производствена партида. |
| Заключване с резба | Свързване, устойчиво на вибрации—предотвратява разхлабване от движение на машини, топлинни цикли и операции с кран. | Цикълно тестван до ≥500 типични свързвания с постоянно задържане на въртящия момент. |
Сертификати – налични сканирани оригинали за вашия файл за съответствие
| Сертификация | Обхват/Приложимост |
| ISO 9001:2015 | Управление на качеството – проектиране, производство и следпродажбено обслужване. |
| ISO 14001:2015 | Управление на околната среда – потвърдено от трета страна намаляване на отпадъците и устойчиви практики. |
| ISO 13485:2016 | Управление на качеството на медицинските изделия – приложимо, ако вашата LED система се интегрира в диагностични или хирургически кабини за осветление. |
| Признат от UL | Сертифициране за безопасност на ниво компонент за северноамериканските електрически пазари. |
| RoHS & REACH | Пълна декларация за SVHC (вещества, пораждащи голямо безпокойство), предоставена за всяка партида. |

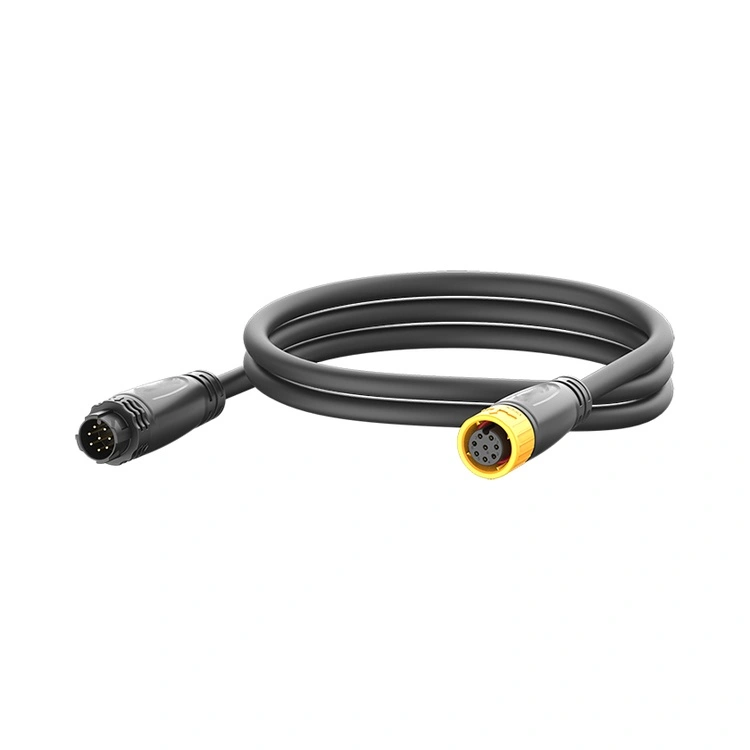

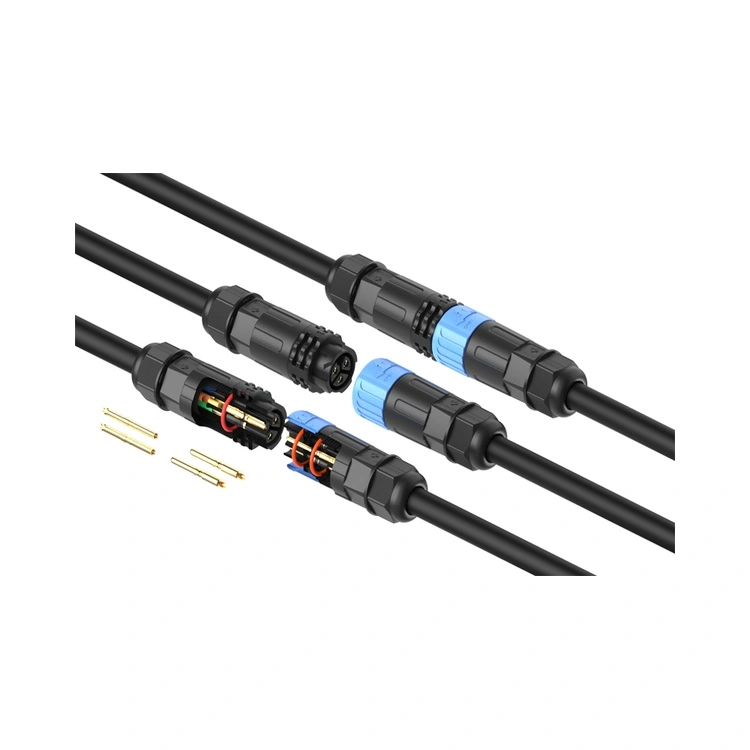

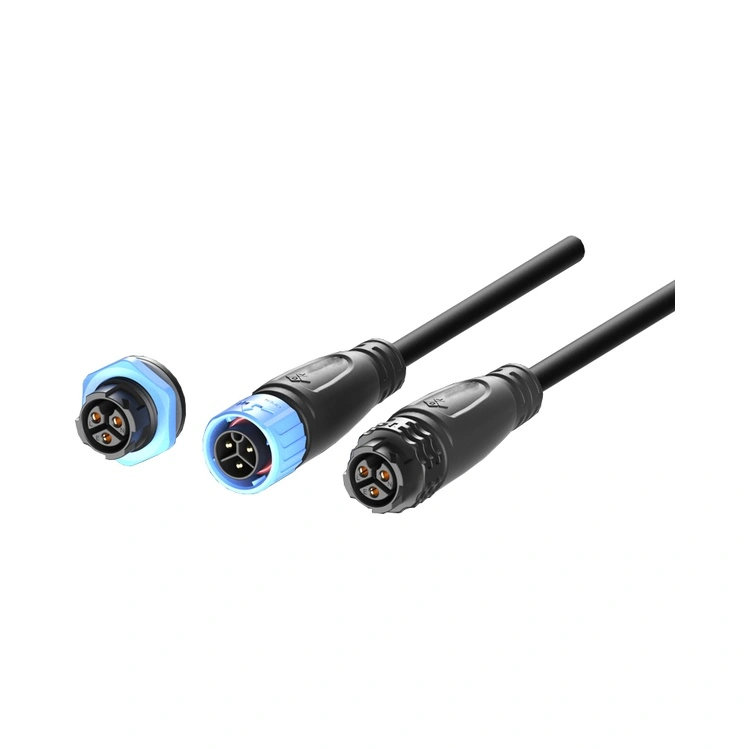

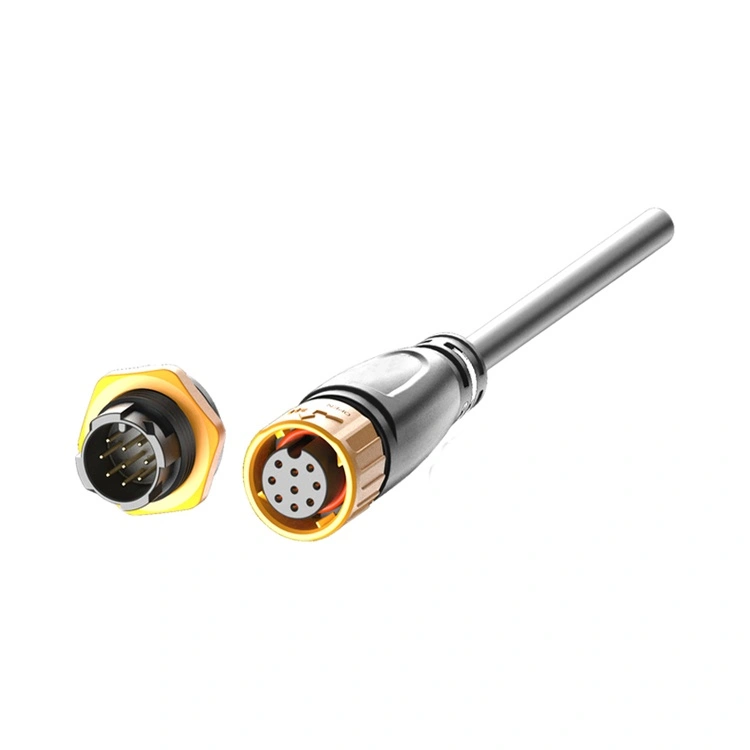

M16 работи до 15A (≈480W при 24V). За 500W+ осветително тяло или ако планирате да свържете верижно две осветителни тела през един съединител, конекторът за LED светлина от серията M20 осигурява 20A непрекъснат рейтинг с по-голяма контактна повърхност, което значително намалява I²R нагряването. Освен това, по-голямата обвивка на M20 побира по-дебела изолация на кабела, което е от решаващо значение за дългите кабели за смекчаване на падането на напрежението. Ако вашето приложение изисква >20A на контакт, моля, вижте нашата серия M25.
За постигане и поддържане на IP67/IP68 запечатване Reunion препоръчва:
Свързващ въртящ момент: Затегнете на ръка съединителната гайка, докато О-пръстенът влезе в контакт с повърхността на панела, след което приложете допълнителен въртящ момент от 1,0–1,2 Nm с помощта на динамометричен ключ. Не превишавайте 1,5 Nm—прекомерното затягане може да натовари термопластичния изолатор и да причини микропукнатини.
Проверка на О-пръстена: Сменете О-пръстена, ако се забележи деформация, напукване или втвърдяване по време на превантивната поддръжка.
График за смяна: За инсталации за външно осветление сменяйте О-пръстените на всеки 24–36 месеца.
Reunion предоставя подробни карти за настройка на въртящия момент с всички производствени доставки. За критични инфраструктурни проекти предлагаме предварително сглобени кабелни снопове с фабрично затегнати конектори – спестявайки ви време за инсталиране и елиминирайки грешки, свързани с въртящия момент.
