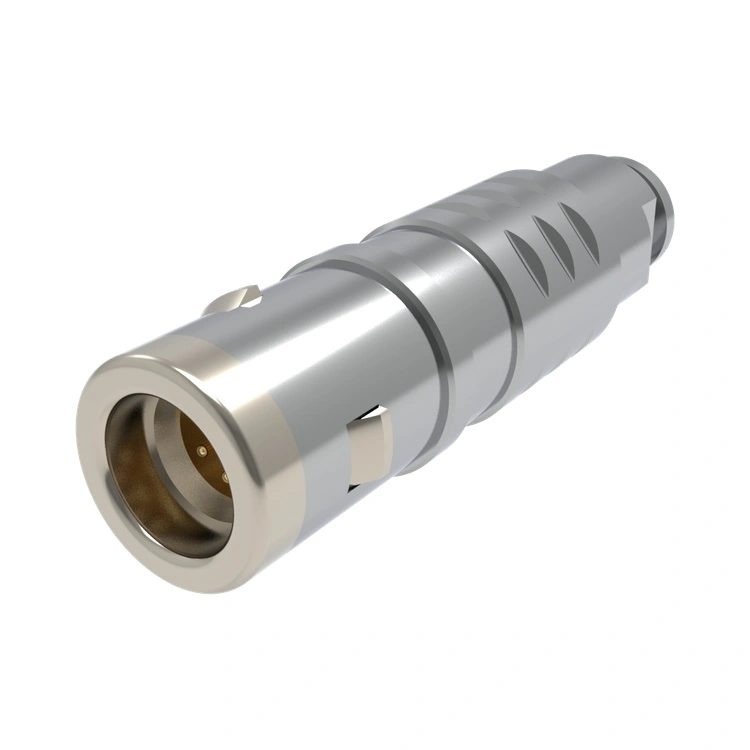

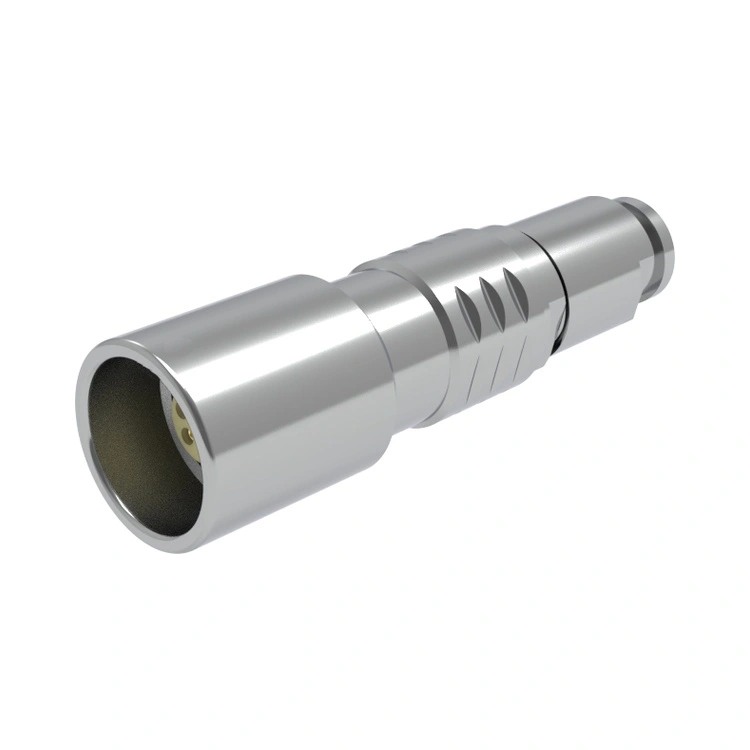

Конекторът Metal push-pull от серията E представлява стратегическия подход на Reunion към професионалното свързване за инженерни екипи, съобразени с разходите. Премахване на несъществените излишни елементи, като същевременно се запазват основните отличителни белези на качеството — надеждно самозаключване със звукова обратна връзка, изцяло метална конструкция за фундаментално EMI екраниране и контактни системи, оценени за 5000+ цикъла на свързване. Неговият стандартен температурен диапазон от -45°C до +125°C покрива по-голямата част от приложенията в контролирана среда, хидроизолацията IP67 е подходяща за използване на открито. Вертикално интегрираното производство на Reunion – от вътрешна прецизна CNC обработка до автоматизирано електрическо тестване – намалява производствените разходи, без да прави компромис с качеството. За производителите на оригинално оборудване, които произвеждат големи обеми монитори за пациенти, лабораторни инструменти или промишлени контроли, металният конектор за издърпване и издърпване от серията E осигурява основната производителност, от която се нуждаете, като същевременно запазва вашата марж структура. Всяка единица е подкрепена от 12-месечна гаранция и пълна ERP проследимост, което гарантира безрискова интеграция във вашата верига за доставки.
Серията E се фокусира върху предоставянето на най-критичните функции на конектора на най-конкурентната цена, с документирана надеждност и прозрачност на веригата за доставки.
| Характеристика | полза |
| Стойностно проектиран дизайн | Запазва всички основни функции за натискане и издърпване, като същевременно елиминира скъпоструваща свръхспецификация — идеален за доставка на големи количества OEM. |
| Надеждно заключване с натискане и издърпване | Бързо свързване с една ръка с тактилно и звуково потвърждение за заключване, намаляване на времето за инсталиране и потребителските грешки на поточните линии. |
| Изцяло метална конструкция | Осигурява основно EMI екраниране и механична издръжливост на част от цената на специализираните дизайни. |
| Гъвкаво прекратяване | Контактите за запояване и печатни платки се адаптират към различни методи на сглобяване и видове кабели — мостри са налични с 5–7 дни срок за изпълнение. |
| Стандартна толерантност към околната среда | Работният диапазон от -45°C до +125°C обхваща повечето промишлени, търговски и медицински среди на закрито. |
| Доказана издръжливост | >5000 цикъла на свързване с постоянно контактно съпротивление (≤5mΩ първоначално) — надеждно за оборудване с дълъг живот. |
| Без ненужни опции | Рационализираната продуктова линия означава по-бърза доставка (15–20 дни за производствени поръчки) и по-ниски разходи за инвентаризация. |
Е серията Metal push-pull конектор е окончателният отговор на Реюнион на пазарната нужда от кръгъл конектор „без излишни елементи, с пълна производителност“, който прави качественото взаимно свързване достъпно за ежедневни приложения – сега с прозрачни гаранционни условия и безусловна политика за връщане за квалифицирани OEM купувачи.
Металният двунасочен съединител от серията E е специално създаден за приложения, при които оптимизирането на разходите е основна цел на дизайна, но надеждността на връзката не може да бъде компрометирана.
Медицинско оборудване - Диагностичен мониторинг, хирургична система
Индустриални контроли – PLC I/O модули, операторски панели и сензори на конвейерна система.
Лабораторни инструменти – спектрофотометри, центрофуги и камери за температурни тестове.
Комуникационно оборудване – Мрежови комутатори, междинни връзки за стелажи на базови станции и излъчващи аудио рутери.
Системи за сигурност – свързване на камери за наблюдение, панели за контрол на достъпа и модули на алармени системи.
| Параметър | Спецификация |
| Материал на корпуса | Месинг с никелово покритие (стандарт); |
| Размери на корпуса | 0, 1 |
| Контакти | 2 до 6 пина |
| Цикли на чифтосване | >5000 операции |
| Температурен диапазон | -45°C ~ +125°C |
| EMI екраниране | Изцяло металният корпус осигурява основно екраниране |
| Защита от проникване | IP67l |
| Устойчивост на пръски сол | >48 часа |
| Вибрация | 10–2000Hz, 10g |
| Механичен удар | 100g, 6ms |
| Контактно съпротивление | ≤5mΩ (първоначално) |
| Изолационно съпротивление | ≥5000MΩ (при 500VDC) |
| Стилове на прекратяване | Припой и PCB (прав или под прав ъгъл) |
Всички конектори от серията E са съвместими с RoHS и преминават 100% електрически тестове (непрекъснатост, изолация, диелектрична якост) преди изпращане. Статистическият контрол на процесите (SPC) на Reunion гарантира последователност на измеренията при големи обеми. Налични са пълни тестови листове с данни и 3D STEP модели, което позволява на вашия инженерен екип да потвърди механичното прилягане, без да чака физически проби.
| Артикул | детайл |
| Стандартна опаковка | Антистатични торби с индивидуална защита на кухините; подсилени велпапе кашони. |
| Насипно опаковане | Предлага се за поръчки с голям обем (500+ броя) – опаковане на тава или макара за поддържане на автоматизирано сглобяване при вземане и поставяне. |
| Етикетиране | Стандартен номер на част и етикетиране на партиден код; персонализирано етикетиране, достъпно при поискване. |
| Време за изпълнение | Проби: 7–107 дни; Производствени поръчки: 15–20 дни (рационализираната продуктова линия позволява по-бързо изпълнение). |
| Методи за доставка | Насипни товари: морски или въздушен транспорт; Проби: експрес (DHL, FedEx, TNT, UPS, EMS). |
| Условия за доставка | EXW, FCA, FOB, CIF, CPT — гъвкави според вашите предпочитания за доставки. |
| Гаранция | 12-месечна стандартна гаранция срещу производствени дефекти; опционално разширено покритие, достъпно за партньорства за производство по договор. |
| Аспект | Серия Reunion F | Типични европейски/американски сравними серии | Типични евтини алтернативи |
| Цена | ~1/3 от първокласните марки | Премиум цена | Променлива, често непостоянна |
| качество | Последователно производство, сертифицирано по ISO 13485:2016 | високо | Несертифицирана, вариация от партида до партида |
| Съвместимост | Взаимозаменяем с основните системи (LEMO/ODU алтернативи) | Патентован | Често нестандартни размери |
| MOQ | Без MOQ за стандартни артикули; ниска MOQ за персонализирани | Висок MOQ (500+) | Ниска MOQ, но лоша поддръжка |
| Време за изпълнение | Типично 15–20 дни | 4–8 седмици | Променлив, ненадежден |
| Проследимост | Пълна ERP проследимост от блока до завършената стока | да | Няма или е ограничено |
| Фабричен опит | 15 години вътрешно производство в завод от 3000㎡ Dongguan | Често аутсорсвани | Малки работилници |
| Гарантиране на качеството | 100% тестван, документиран, с отчети за изтегляне | да | Случайно или без тестване |
| Защита на купувача | 24 месеца гаранция + политика за връщане | Варира | Без гаранция или неясни условия |
Серията E заема уникална позиция: предлага първокласна производствена последователност и документирана съвместимост на цена, по-близка до бюджетните алтернативи. Вие не жертвате качеството заради цената - вие просто елиминирате функциите, от които не се нуждаете, подкрепени от гаранция, която защитава вашата производствена линия.
CNC обработка – Високоскоростните автоматични стругове произвеждат черупки с толеранс ±0,02 mm.
Покритие – Покритие на корпуса и контактно селективно позлатяване в автоматизирани линии с мониторинг на концентрацията във ваната.
Инжекционно формоване – изолатори, формовани от инженерна пластмаса.
Сглобяване – Полуавтоматизирани линии с визуална проверка за подравняване на контакта и сила на вкарване.
Тестване – 100% електрическа проверка (непрекъснатост, изолация, диелектрична якост) със запис на данни за всяка партида.
Опаковка – Антистатични вакуумни торбички със сушител; насипни опаковки за големи обеми автоматизирани поточни линии.
О: Да — в повечето стандартни конфигурации металният конектор за изтегляне и издърпване от серията E е механично и електрически проектиран с оглед на взаимозаменяемостта за най-често срещаните кръгли конектори. Reunion поддържа документация за кръстосани препратки за ключови европейски и американски серии. Въпреки това, тъй като премиум марките понякога използват собствено разстояние между контактите или позиции на ключове, ние винаги препоръчваме да изпратите вашия съществуващ чертеж на конектор или номер на част за проверка. Нашият инженерен екип ще потвърди съвместимостта и, ако е необходимо, ще направи корекции, за да осигури истинска подмяна без модификации на PCB или панел. Ние успешно предоставихме алтернативи от серия F на над 300 OEM производители с документирани доклади за валидиране, достъпни при поискване.
О: Абсолютно не. Серията E постига ефективност на разходите чрез опростяване на дизайна и избор на материали, а не чрез намаляване на качеството. Използваме една и съща система за управление на качеството ISO 13485:2016 във всички продуктови линии. Всеки конектор от серия E преминава 100% електрически тест (съпротивление на контакт, изолация, издръжливост на диелектрик) и базирано на проби механично тестване (сила на свързване, задържане). Икономиите на материали идват от използването на месинг вместо по-скъпи сплави, избора на стандартни дебелини на обшивката, а не прекалено определените, и намаляване на козметичните довършителни стъпки - всичко това без да се засяга функционалната производителност или издръжливостта. Нашата ERP система осигурява пълна проследимост от суровината до готовите продукти, както и при нашите първокласни серии. Можете да изтеглите нашите най-нови тестови доклади, сертификати за материали и 3D модели директно от нашата техническа библиотека.
