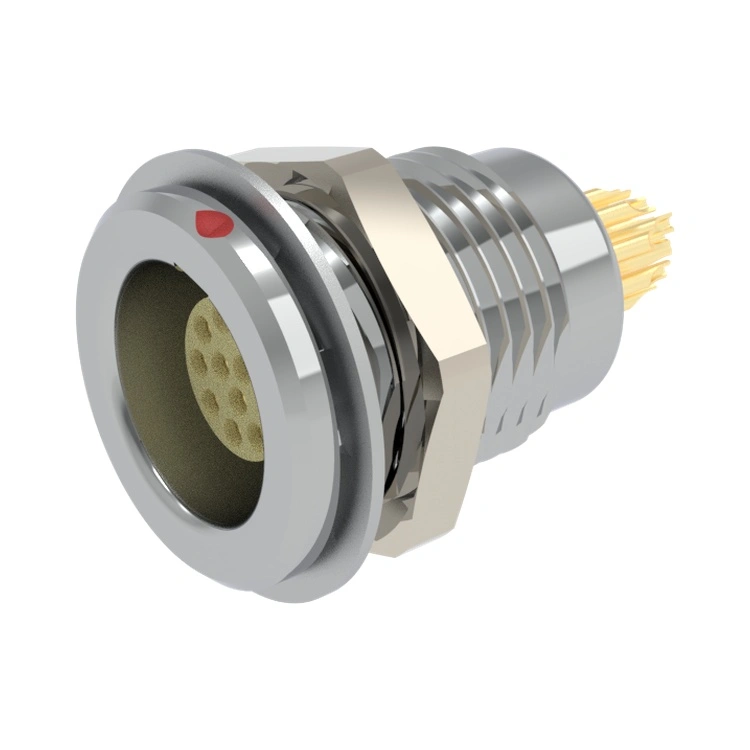

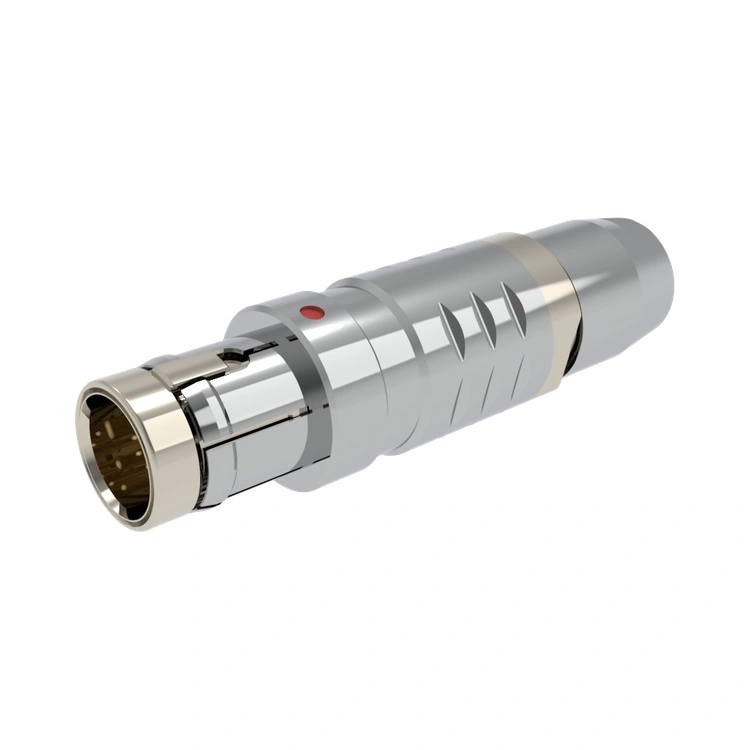

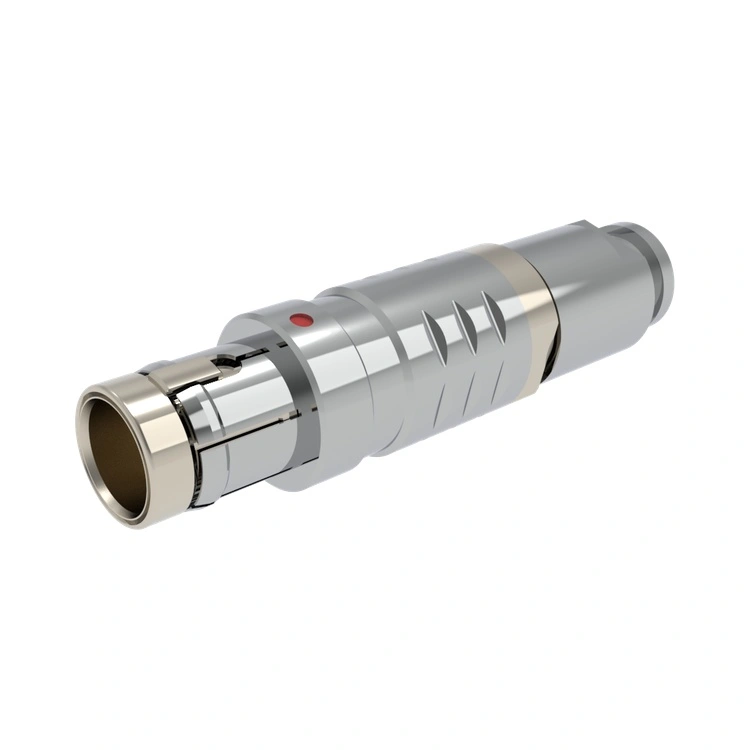

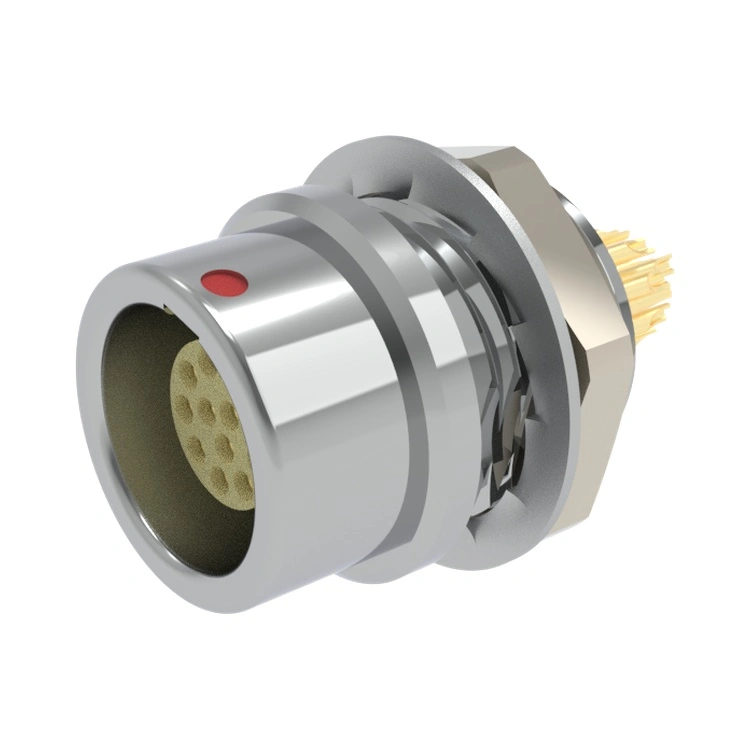

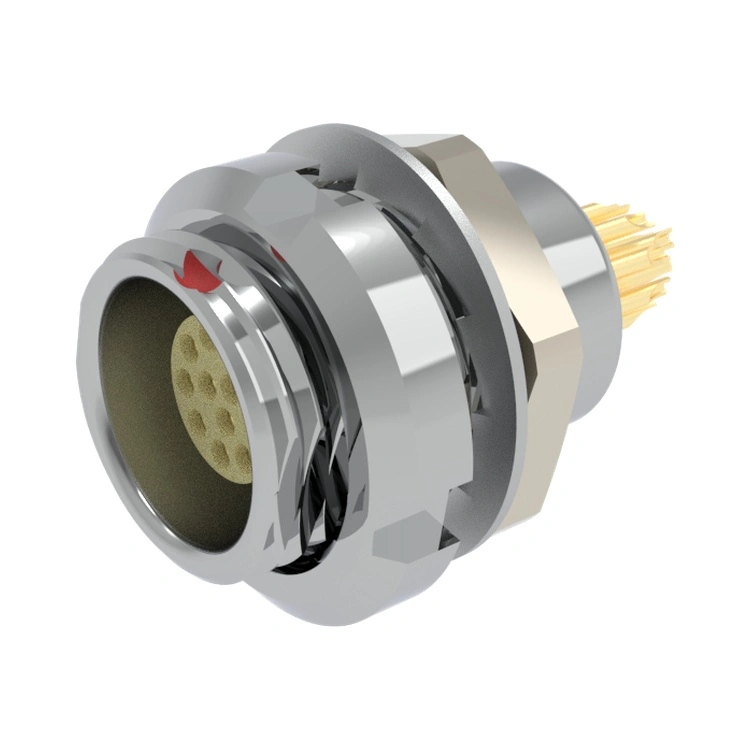

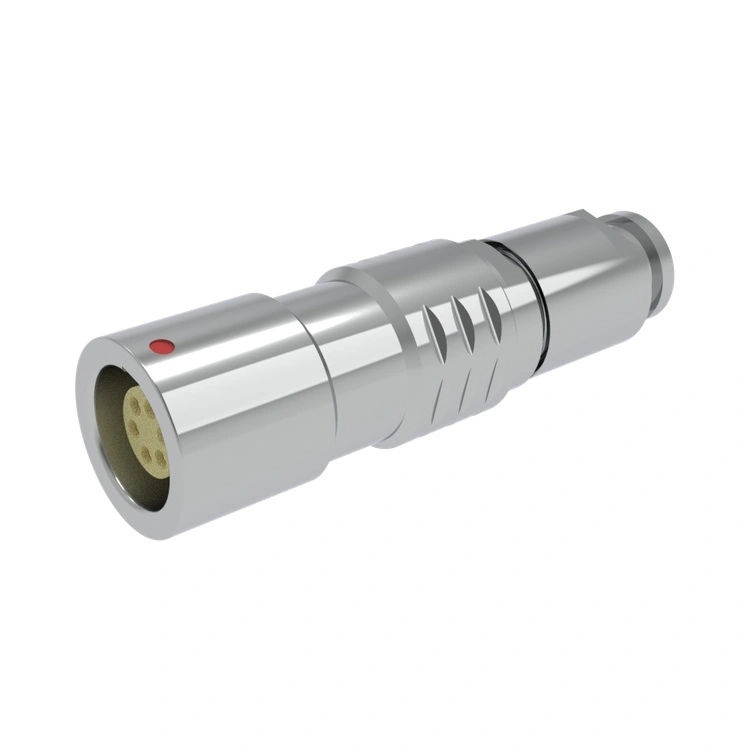

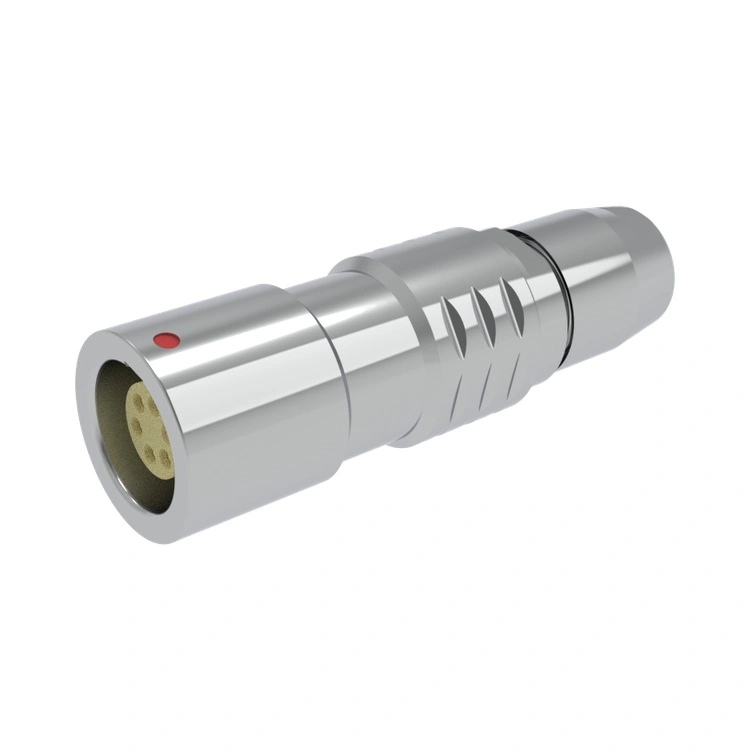

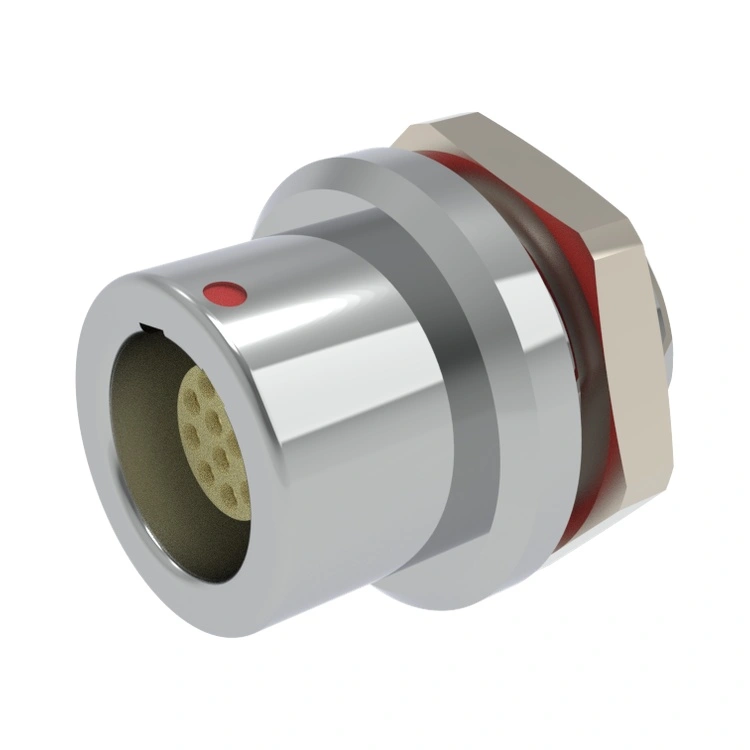

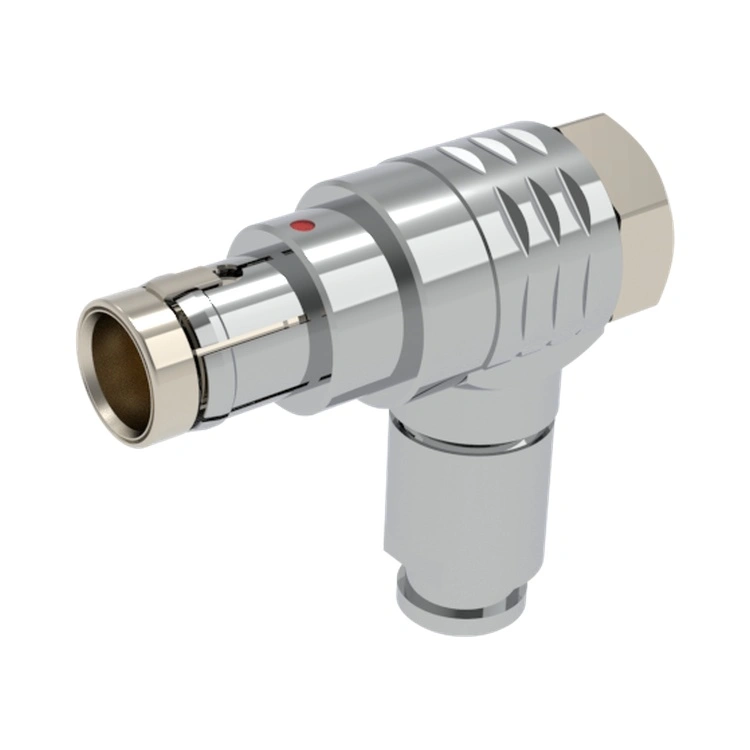

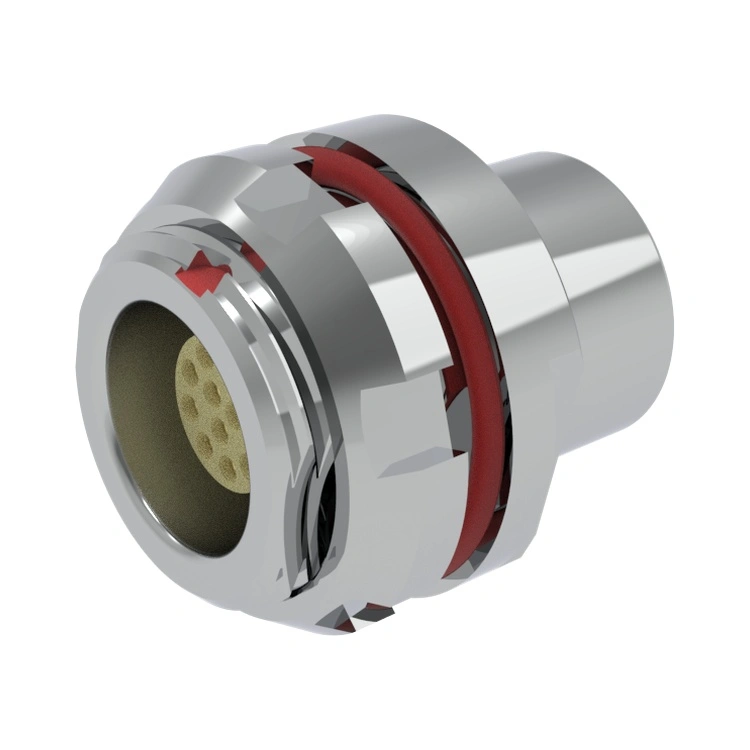

Серията C използва доказана самозаключваща се система за натискане и издърпване, поставена в издръжлива изцяло метална обвивка, която осигурява основно EMI екраниране и механична защита. Предлага се в размери на корпуса от 0 до 2 с брой контакти, обхващащи от 2 до 26 пина, серията C поддържа стилове за запояване и завършване на печатни платки, приспособявайки различни предпочитания за сглобяване в различни производствени среди. Конекторът работи в стандартен температурен диапазон от -45°C до +125°C и предлага IP50/IP68 защита, което го прави подходящ за вътрешни и външни приложения. Reunion произвежда серията C, използвайки установени производствени процеси – прецизна машинна обработка, леене под налягане и автоматизирано сглобяване – осигурявайки постоянно качество и кратки срокове за изпълнение дори при големи обеми. За системни интегратори и производители на оригинално оборудване, които ценят преди всичко простотата, надеждността и рентабилността, серията C предоставя точно това, от което се нуждаете, без допълнителни функции, които добавят ненужни разходи.
Серията C се фокусира върху предоставянето на доказана надеждност и ясна функционалност на най-достъпната ценова точка.
| Характеристика | полза |
| Push-Pull самозаключващ се | Работа с една ръка с тактилно потвърждение за заключване—лесно и интуитивно за крайните потребители. |
| Изцяло метална корпусна конструкция | Осигурява основна механична издръжливост и основно EMI екраниране в лека опаковка. |
| Доказана система за контакт | Позлатени месингови контакти с надеждни характеристики на свързване—тествани на място в милиони единици. |
| Обхват на конфигурация | 2 до 26 пина по избор и 0~2 серия корпус |
| Множество опции за прекратяване | Контакти за запояване и печатни платки—гъвкави за ръчно сглобяване или автоматизирани производствени линии. |
| Практически екологичен рейтинг | -45°C до +125°C работен диапазон |
Тест и измерване– Инфрачервен уред за нощно виждане, анализатор на данни, тестер за температура
Военен– Компютри, GPS, навигационни системи и др.
Индустриален контрол– HMI панели, сензори на конвейерна система и операторски интерфейси на машинни инструменти.
Комуникационно оборудване– Монтирани в шкаф мрежови комутатори, аудио рутери и разпределителни усилватели за излъчване.
| Параметър | Спецификация |

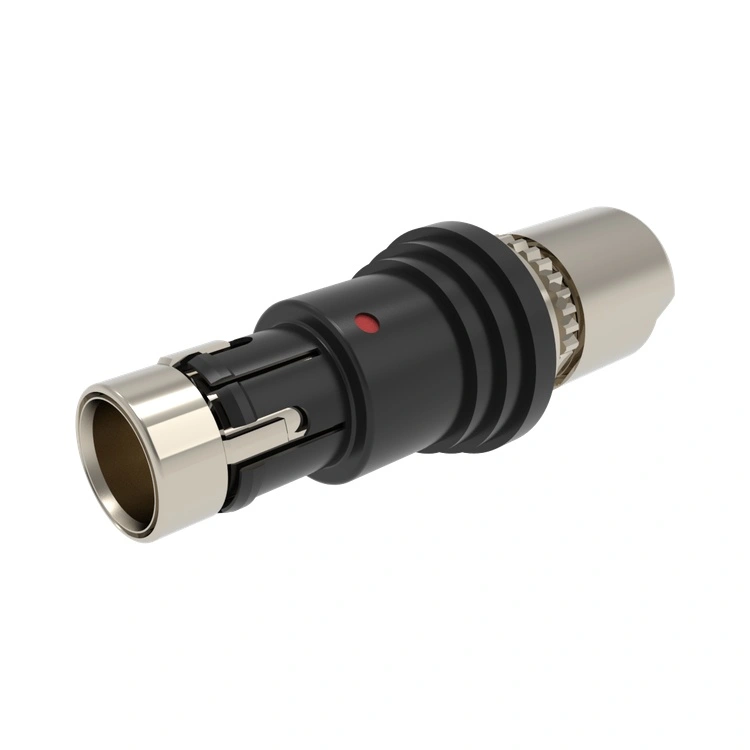

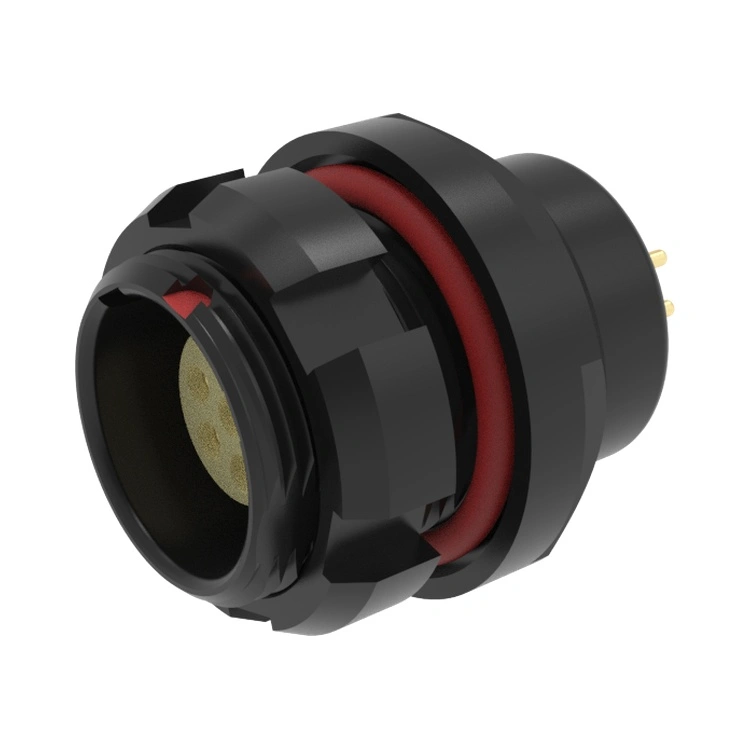

| Материал на корпуса | Месинг с хромелово покритие (стандарт); опция черен хром |
| Размери на корпуса | 0, 1, 2 |
| Брой контакти | 2 до 26 пина |
| Контактен материал | Месинг със златно покритие |
| Контактно съпротивление | ≤5mΩ |
| Изолационно съпротивление | ≥5000MΩ |
| Цикли на чифтосване | >3000 операции |
| Работна температура | -45°C ~ +125°C |
| защита | IP50/IP67 |
| Устойчивост на пръски сол | >72 часа |
| Вибрация | 10–500Hz, 5g |
| Механичен удар | 50g, 6ms |
| EMI екраниране | Изцяло металният корпус осигурява основна защита |
| Стилове на прекратяване | Спойка, PCB (права или под прав ъгъл) |
Всички конектори от серия C са съвместими с RoHS и преминават 100% електрически тестове - непрекъснатост, изолационно съпротивление и диелектрична устойчивост - преди изпращане.
| Аспект | Серия Reunion C | Типичен европейски/американски еквивалент | Типични евтини алтернативи без марка |
| Цена | Най-конкурентният в състава на Реюнион | 3–4 пъти по-висока | Сравними, но непоследователни |
| Качествена последователност | ISO-сертифицирано производство, 100% тестван | високо | Случайно/без тестване |
| Съвместимост | Взаимозаменяем с основните марки | Патентован | Нестандартни размери |
| Време за изпълнение | Стандартно 10–15 дни | 4–8 седмици | Променлив, често недостъпен |
| MOQ | Няма MOQ за стандартни артикули | Висок MOQ (300–500) | Ниска MOQ, но без поддръжка |
| Проследимост | Пълна ERP проследимост | да | Няма |
| Техническа поддръжка | 24-часова инженерна реакция | По-бавна реакция | Ограничено или никакво |
| Персонализиране | Ниско MOQ, бързо обръщане | Бавно, скъпо | Не се предлага |
| Фабричен опит | 15 години собствено производство | Често аутсорсвани | Малки работилници |
Серията C предлага оптимален баланс между цена и гаранция за качество - не плащате за ненужни функции, но също така не излагате продукта си на неизвестни доставчици.
Системата за управление на качеството на Reunion прилага същите строги стандарти във всички продуктови линии, включително серията C.
| Сертификация | Обхват |
| ISO 9001:2015 | Система за управление на качеството - проектиране, производство и следпродажбено обслужване. |
| ISO 14001:2015 | Управление на околната среда — намаляване на отпадъците и устойчиво използване на материали. |
| ISO 13485:2016 | Управление на качеството за медицински устройства—приложимо за серия С, използвана в оборудване за мониторинг на общи отделения. |
| Признат от UL | Сертификация за безопасност на ниво компонент за пазарите в Северна Америка. |
| RoHS | Ограничение на опасни вещества—съответствие с Директивата на ЕС. |
ERP-базираната система за проследяване на Reunion предоставя пълна документация за всяка партида от серия C, от инспекцията на входящия материал до окончателното функционално тестване.
| Артикул | детайл |
| Стандартна опаковка | Антистатични торби, картонени кутии с вътрешно омекотяване. |
| Насипно опаковане | Предлага се опаковка на тава или макара за големи поръчки (поддържа автоматично избиране и поставяне). |
| Време за изпълнение | Проби: 7–10 дни; Поръчки за изработка: 15–20 дни |
| Методи за доставка | Насипни товари: морски или въздушен транспорт; Проби: експрес (DHL, FedEx, TNT, UPS, EMS). |
| Условия за доставка | EXW, FCA, FOB, CIF, CPT. |
В повечето стандартни конфигурации, да – серията C е проектирана да бъде механично и електрически съвместима с най-разпространените формати на кръгли двутактни конектори, включително ключови европейски серии. Reunion поддържа база данни за кръстосани препратки, обхващаща Fischer, ODU и други големи марки. Въпреки това, тъй като съвместимостта зависи от конкретни варианти на оформление на щифтове и ключове, препоръчваме да изпратите чертежа на вашия конектор или снимка на изреза на панела за проверка. Нашият инженерен екип ще потвърди годността, формата и функцията, преди да се ангажирате с производството. Успешно предоставихме съвместими решения на над 250 производители на оригинално оборудване, които преди това се снабдяваха от европейски доставчици - често без да се налагат промени в техните съществуващи печатни платки или дизайн на панели.
Пробите обикновено са 10 ~ 12 дни.
Поръчайте обикновено 15 ~ 20 дни.
Персонализиране на специална кабелна спецификация: 20 ~ 30 дни
Препоръчваме да посочите вашия тип кабел, дължина, конфигурация на конектора и всички изисквания за термосвиване на етапа на офертата – след това нашият инженерен екип ще осигури твърд ангажимент за доставка в рамките на 48 часа. Стандартните конфигурации на склад са винаги налични без MOQ.
