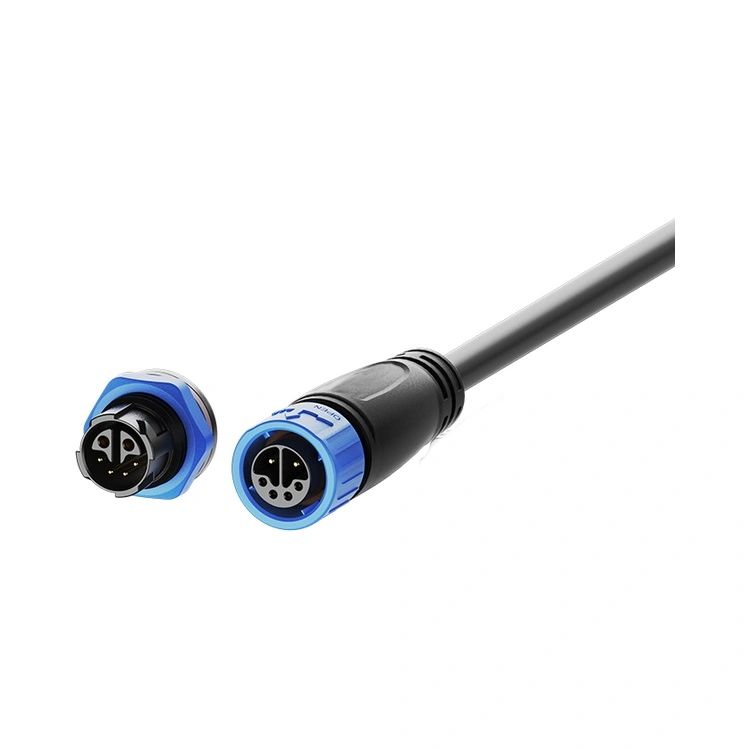

Водоустойчивият конектор от серията M16 е промишлено свързване от среден клас на Reunion, предназначено да преодолее празнината между компактните M12 конектори и по-големите захранващи конектори M20/M25. Сертифициран по стандартите за уплътняване IP67/IP68, този кръгъл съединител с резба съчетава здрав 16 mm интерфейс със защита на околната среда, подходящ за среди с измиване, външни инсталации и индустриално оборудване с умерени изисквания за мощност.

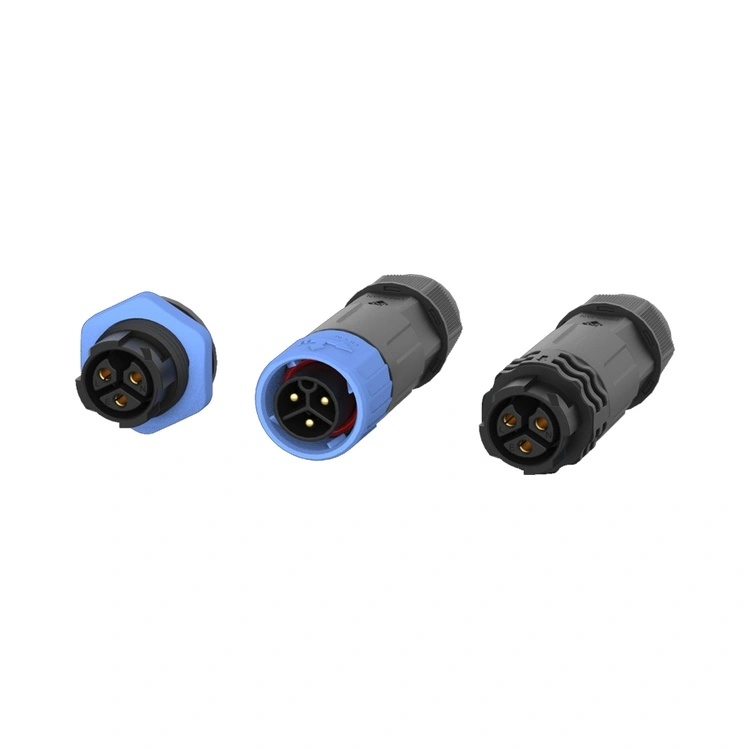

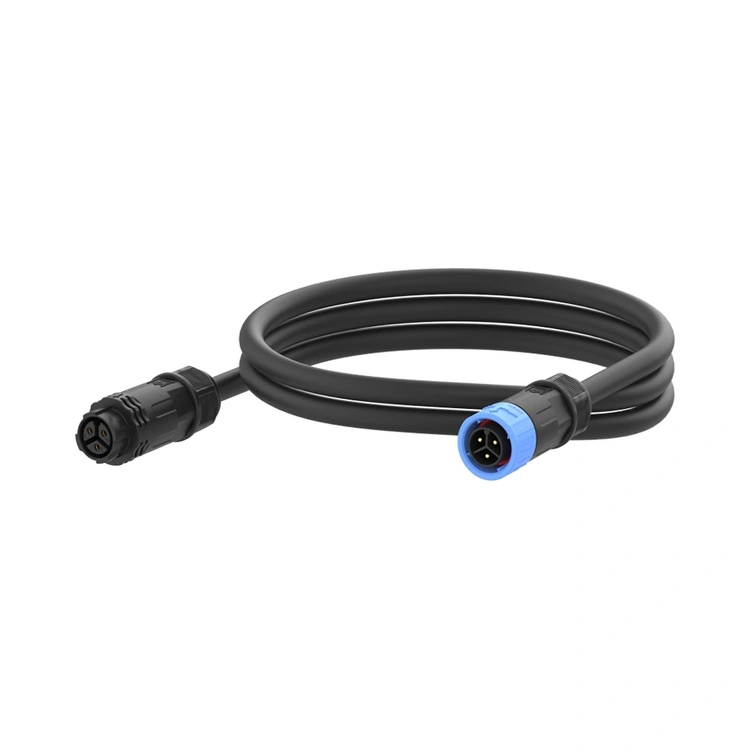

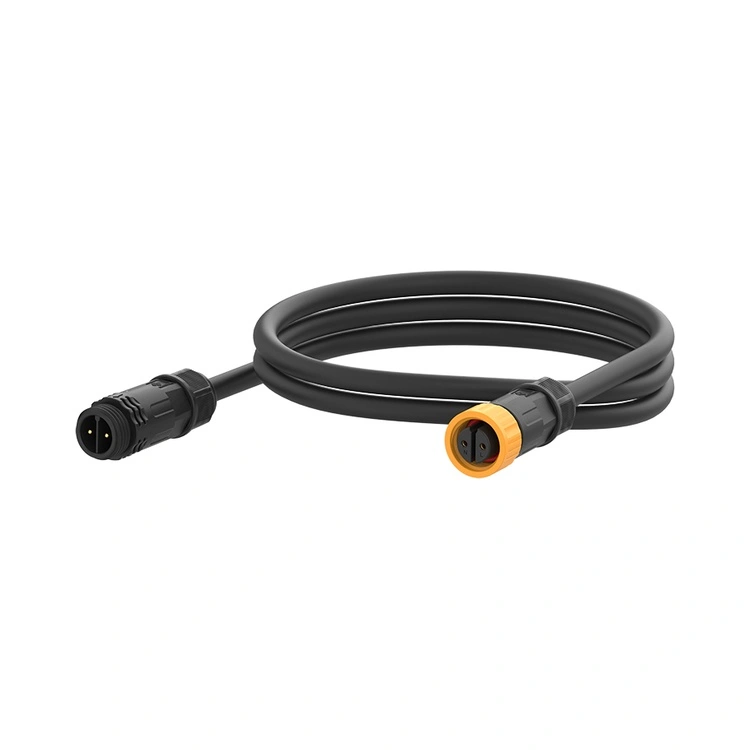

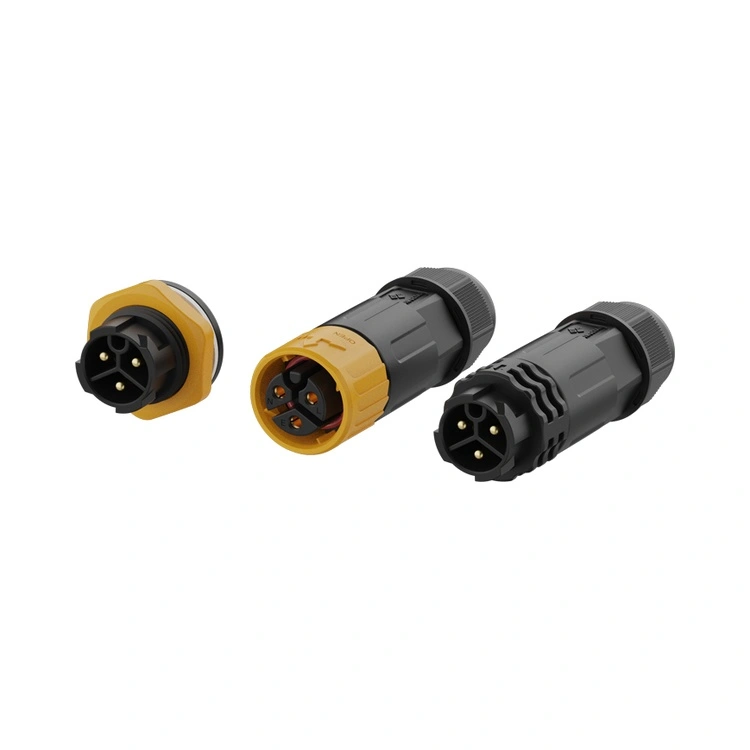

Контактите са машинно обработени от месинг със селективно златно покритие, поддържайки ниско и стабилно контактно съпротивление през стотици цикли на свързване. Reunion произвежда серията M16 чрез вертикално интегриран процес - от прецизна обработка през автоматизирано сглобяване и 100% електрически тестове. Предлага се във версии за монтиране на панел и за монтиране на кабел, с накрайници за запояване или печатни платки, серията M16 се адаптира към различни дизайни на оборудване. За инженери, които се нуждаят от конектор, който предлага повече токов капацитет от M12, но във все още компактен форм-фактор, този конектор осигурява надеждно, запечатано решение за свързване.
| Характеристика | полза |
| IP67/IP68 Екологично уплътнение | Издържа на прах, временно потапяне и продължително потапяне—надеждно за измиване, външни и морски инсталации. |
| Конфигурации от 2 до 8 пина | Поддържа прости захранващи връзки, многосигнални и хибридни приложения за захранващ сигнал. |
| Хибридна 2+4 пинова опция | Комбинира мощност (2 пина, 10 A) и сигнал (4 пина, 3 A) в един конектор—намалява броя на кабелите и пространството на панела. |
| Номинален ток до 15A | Издържа на умерени натоварвания - подходящ за двигатели, задвижващи механизми и LED осветление. |
| Заключващ механизъм с резба | Свързване, устойчиво на вибрации—предотвратява разхлабване от движение на машината и топлинен цикъл. |
| Позлатени месингови контакти | Ниско контактно съпротивление (≤3mΩ) и защита от корозия—поддържа производителност във влажна среда. |
| Високотемпературен корпус PA66 | Работа от -40°C до +105°C—покрива екстремни промишлени и външни температури. |
| Параметър | 2-пинов | 3-пинов | 4-пинов | 5-пинов | 6-пинов | 7-пинов | 8-пинов | 2+4-пинов |
| Номинално напрежение | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Текущ рейтинг | 15А | 15А | 10А | 10А | 5А | 5А | 5А | 10А+3А |
| Телен участък | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Работна температура: -40°C ~ +105°C
Степен на защита: IP67 / IP68 (свързан)
Материал на корпуса: Термопласт за висока температура
Материал на контакта: Позлатена медна сплав
Контактно съпротивление: ≤3mΩ
Цикли на чифтосване: ≥500
Клас на запалимост: UL 94 V-0
Всички материали отговарят на RoHS
| Аспект | Серия Reunion M16 | Първокласни европейски марки M16 | Евтин M16 без марка |
| Цена | Ценообразуване, съобразено с обема | 3-4 пъти по-висока | По-евтино предварително |
| Рейтинг на уплътнение | IP67/IP68 – стандарт | Типичен IP67 | Непроверени твърдения |
| Текущ рейтинг | До 15А | До 15A типично | Променлива |
| Опции за закрепване | 2~8 пина плюс хибридни 2+4 пина | Ограничен обхват | Непълен избор |
| 100% електрически тестове | Всяка единица | Базиран на извадка | Случайно или никакво |
| Проследимост | ERP проследим от смола до завършен конектор | да | Няма |
| Време за изпълнение | 10-17 дни | 4-8 седмици | Непредсказуем |
| Персонализиране MOQ | Ниска (100 броя) | Висок (500+) | Не се предлага |
| Техническа поддръжка | 24-часов отговор от 10-членен инженерен екип | Добре, но по-бавно | Ограничен |
| ISO сертификати | 9001, 14001, 13485 | Обикновено 9001 | Обикновено няма |
| Сертификация | Обхват |
| ISO 9001:2015 | Управление на качеството - проектиране, производство и следпродажбено обслужване. |
| ISO 14001:2015 | Управление на околната среда — проверено намаляване на отпадъците и устойчиви практики. |
| ISO 13485:2016 | Управление на качеството на медицинското устройство—приложимо за M16, използвано в оборудване за диагностика или наблюдение. |
| Признат от UL | Сертификация за безопасност на ниво компонент за пазарите в Северна Америка. |
| RoHS | Ограничение на опасни вещества—съответствие с Директивата на ЕС. |
Производствената линия M16 на Reunion работи при строг контрол на процеса. IP67/IP68 уплътнението се проверява на всяка производствена партида чрез действително изпитване с потапяне. Записите от тестовете, сертификатите за материали и докладите от инспекции се запазват за всяка партида, подкрепяйки вашите одити на качеството и изискванията на клиентската документация.
Хибридната конфигурация 2+4 съчетава два захранващи контакта (номинални 10A, 250V) и четири сигнални контакта (номинални 3A, 50V) в един корпус на конектора. Този дизайн предлага значителни предимства:
Намалява броя на кабелите – Вместо да прокарате отделни захранващи и сигнални кабели, един кабел носи и двата.
Спестява място на панела – Един изрез на панела замества два.
Опростява инсталирането – един конектор за свързване вместо два.
Типичните приложения включват моторни задвижвания (захранване + обратна връзка с енкодер), LED осветителни тела (захранване + DALI контрол) и индустриални сензори, изискващи както захранване, така и данни. Ако вашето устройство изисква >4A за захранване и също така носи сигнали с ниско напрежение, 2+4 хибридът често е най-ефективното решение.
И двата рейтинга са налични за един и същ дизайн на конектора, но практическата разлика е:
IP67 – Защитен срещу временно потапяне (1 m за 30 минути). Подходящ за повечето приложения на открито и измиване.
IP68 – Защитен срещу продължително потапяне (дълбочина и продължителност, определени от клиента). Подходящ за морски, потопени сензори и предразположени към наводнения инсталации.
Стандартът M16 на Reunion е с рейтинг IP67. За IP68 използваме подобрени материали за О-пръстени и опционално формоване. Посочете очакваната дълбочина и продължителност на потапяне (напр. „IP68, 2 м за 24 часа“) и нашият инженерен екип ще потвърди пригодността.
За постигане и поддържане на IP67 уплътнение Reunion препоръчва:
Свързващ въртящ момент – Затегнете на ръка съединителната гайка, докато О-пръстенът влезе в контакт с повърхността на панела, след което приложете допълнителен въртящ момент от 0,6-0,8 Nm с помощта на динамометричен ключ. Не превишавайте 1,0 Nm.
Проверка на О-пръстена – Сменете О-пръстена, ако се вижда деформация, напукване или втвърдяване.
График за смяна – Годишно за ежедневно измиване; на всеки 2-3 години за стандартни индустриални среди.
Радиус на огъване на кабела – Поддържайте минимум 5× диаметър на кабела при входа на съединителя.
Ориентация – За приложения на открито/измиване ориентирайте изхода на кабела надолу.
