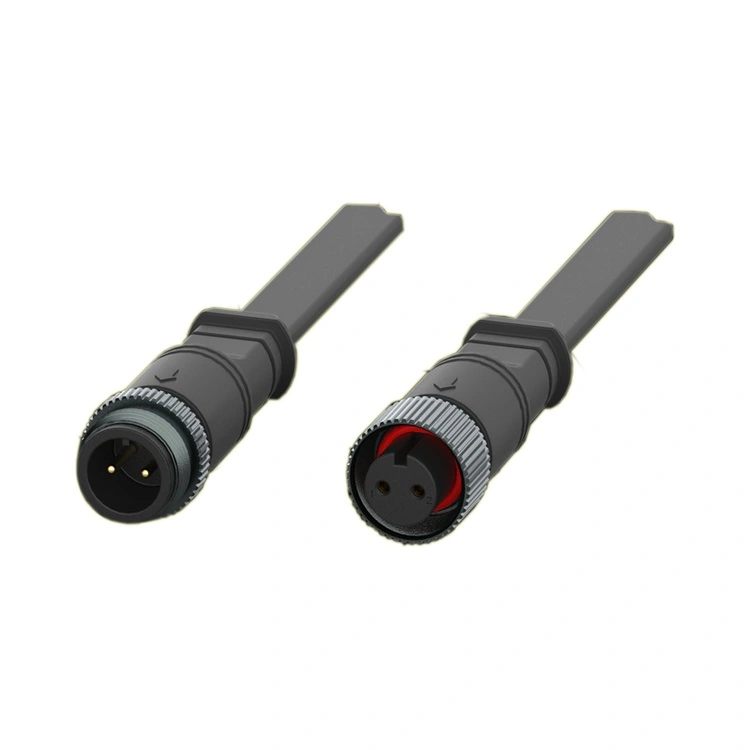

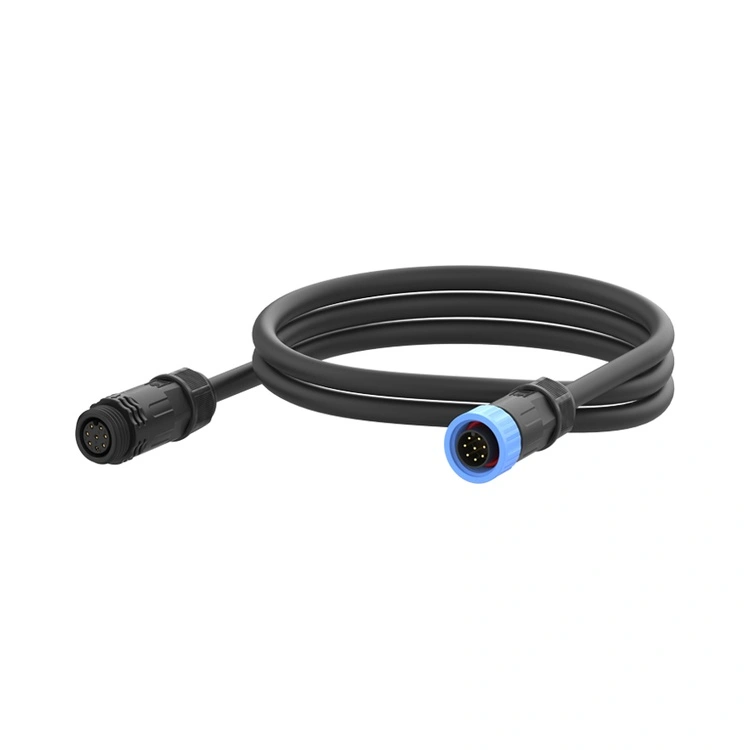

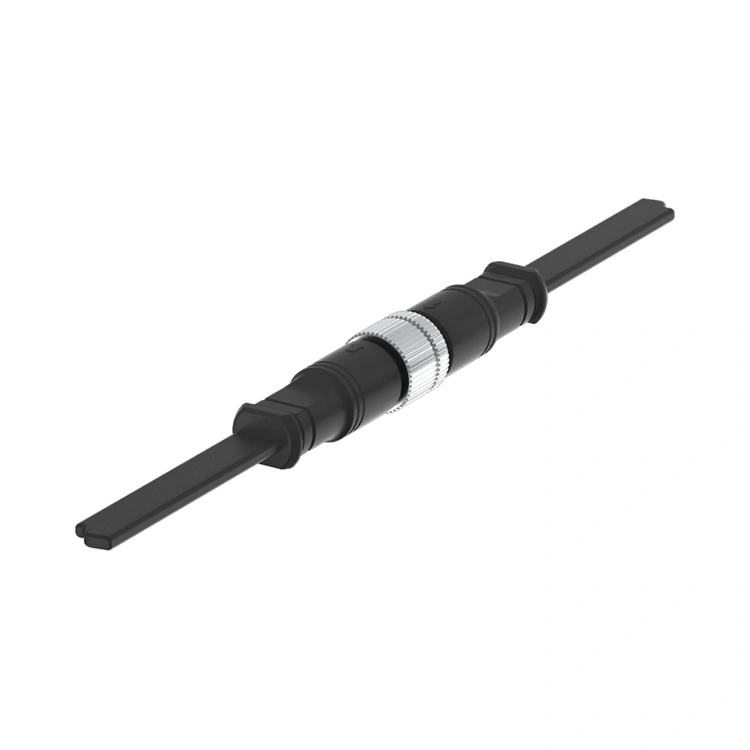

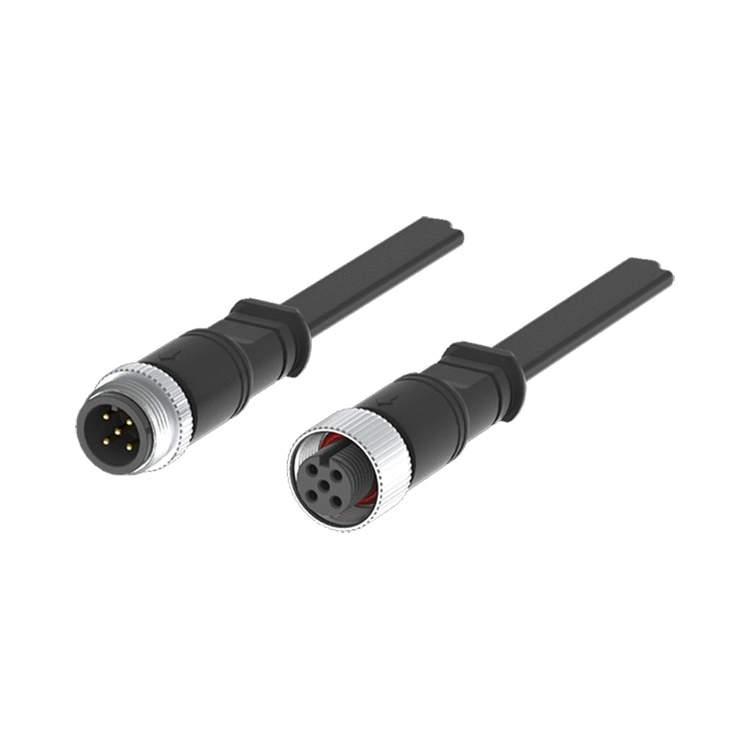

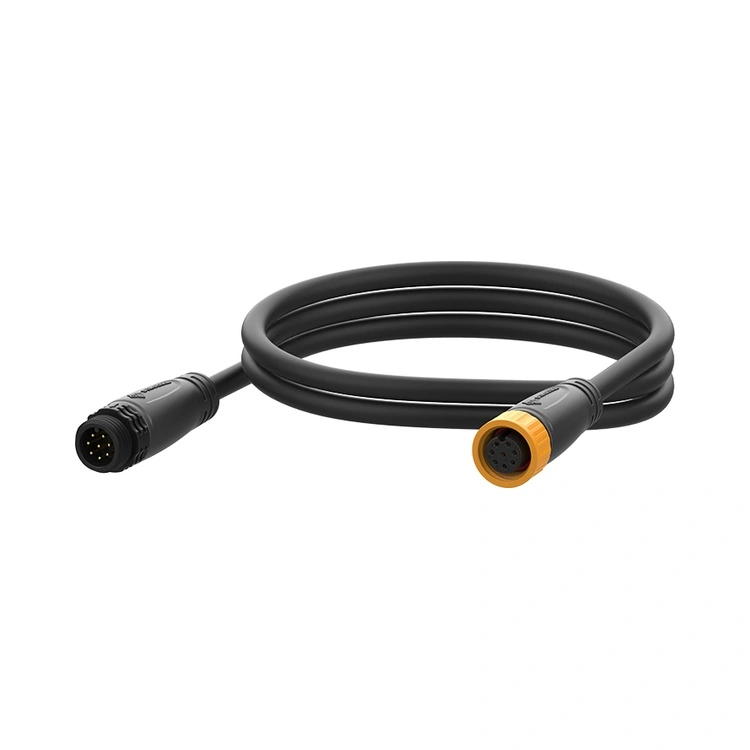

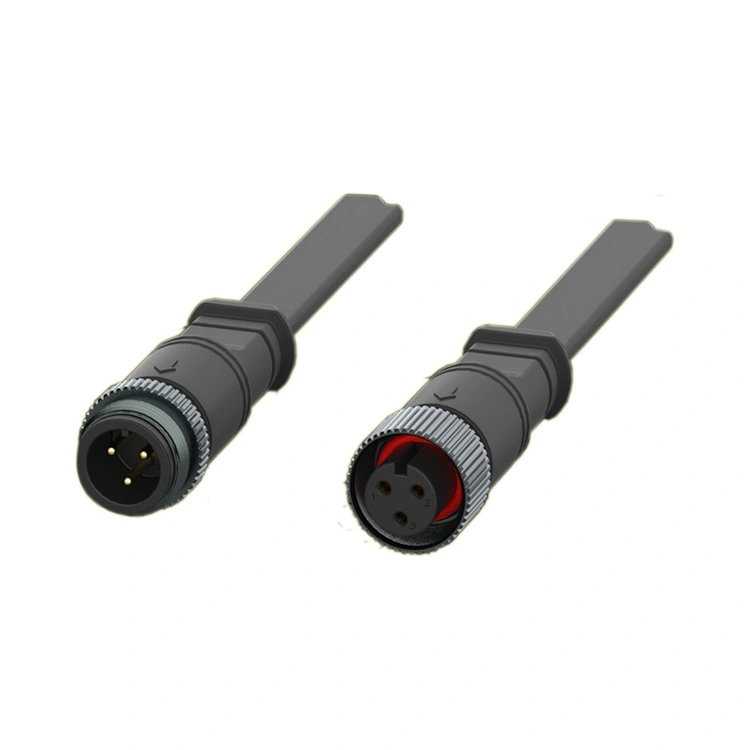

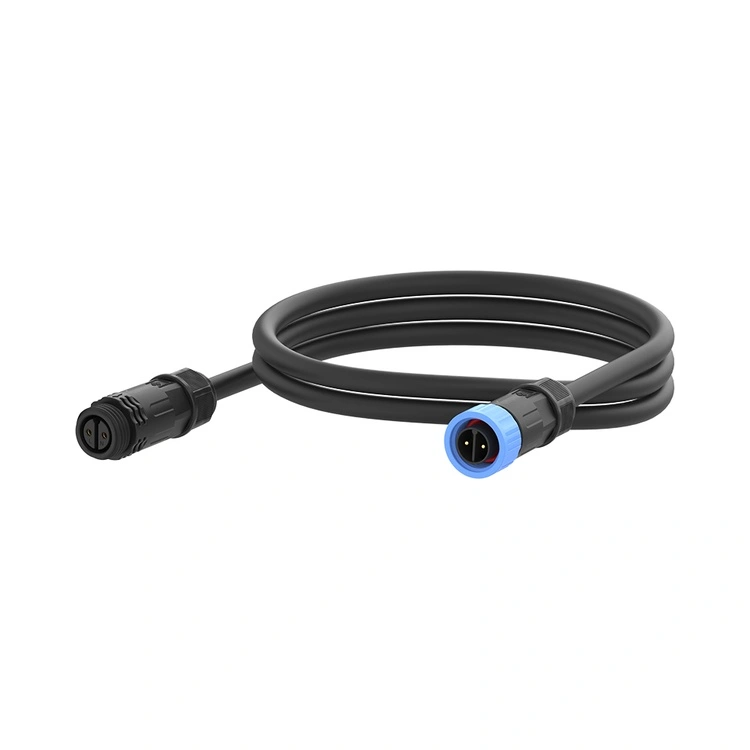

M16 Series LED Light Connector е специализираното свързване на Reunion за интелигентни LED осветителни системи – от улични светлини с управление на димирането до архитектурно осветление с възможности за промяна на цвета. Този кръгъл съединител с резба съчетава здрав 16 mm интерфейс с IP67/IP68 уплътнение, което го прави подходящ за външни инсталации, където както захранването, така и целостта на сигнала са от съществено значение.
Предлага се в 2- до 8-пинови конфигурации, включително ключовата хибридна 2+4 пинова версия (2 захранващи щифта + 4 сигнални щифта), серията M16 поддържа захранване с голям ток (до 15A) и нисковолтови контролни сигнали (DALI, DMX, 0-10V димиране или RS-485) в рамките на един компактен конектор.
Корпусът е изработен от високотемпературен термопласт с отлична устойчивост на атмосферни влияния, докато контактите са машинно обработени от месинг със селективно златно покритие, за да се осигури ниско и стабилно съпротивление при контакт. Reunion произвежда серията M16 чрез вертикално интегриран процес - от прецизна машинна обработка и леене под налягане през автоматизирано сглобяване и 100% електрически тестове.
Предлага се във версии за монтиране на панел и монтиране на кабел със запоени или печатни платки, серията M16 се адаптира към различни дизайни на осветителни тела. За инженерите, проектиращи свързани осветителни системи за интелигентни градове, тунели или спортни стадиони, този съединител осигурява надеждна, защитена от атмосферни влияния връзка, която намалява броя на кабелите и опростява инсталирането.
| Характеристика | полза |
| IP67/IP68 Екологично уплътнение | Издържа на прах, дъжд и временно потапяне - надежден за външно улично осветление, тунелно осветление и спортни стадиони. |
| Хибридна 2+4 пинова конфигурация | Комбинира 2 захранващи щифта (10A) и 4 сигнални щифта (3A) в един конектор—намалява броя на кабелите и опростява окабеляването на осветителното тяло. |
| Мощност до 15A | Работи с високомощни LED товари—подходящи за улично осветление, прожектори и осветление на стадиони. |
| Удобен за сигнала дизайн | Отделните контакти за захранване и сигнал предотвратяват смущения |
| Заключващ механизъм с резба | Свързване, устойчиво на вибрации—предотвратява разхлабване от вятър, вибрации от трафика и термични цикли. |
| Позлатени месингови контакти | Ниско контактно съпротивление (≤3mΩ) и защита от корозия—поддържа постоянна работа на светодиодния драйвер и управляващия сигнал. |
| -40°C до +105°C Работа | Широкият температурен диапазон покрива екстремни условия на открито - от арктически зими до пустинно лято. |
| Мулти-пинови опции (2-8 пина) | Поддържа прости осветителни тела само за захранване и сложни многоканални осветителни тела с промяна на цвета. |
| Параметър | 2-пинов | 3-пинов | 4-пинов | 5-пинов | 6-пинов | 7-пинов | 8-пинов | 2+4-пинов |
| Номинално напрежение | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Текущ рейтинг | 15А | 15А | 10А | 10А | 5А | 5А | 5А | 10А+3А |
| Телен участък | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Работна температура:-40°C ~ +105°C
Степен на защита:IP67 / IP68 (свързани)
Материал на корпуса:Високотемпературен термопласт
Контактен материал:Позлатена медна сплав
Контактно съпротивление:≤3mΩ
Цикли на чифтосване:≥500
Клас на запалимост:UL 94 V-0
Всички материали отговарят на RoHS
Интелигентно улично осветление– Централизирани системи за димиране и наблюдение с DALI или 0-10V управление.
Тунелно осветление– Мощни осветителни тела с димиране и отчитане на повреда.
Архитектурно и фасадно осветление– RGB и настройваеми бели системи, изискващи DMX контрол.
Стадиони и спортно осветление– Мощни прожектори с димиране и управление на място.
Индустриално високоефективно осветление– Складово и фабрично осветление със сензор за движение и събиране на дневна светлина.
Морско и офшорно осветление– Устойчиви на корозия приспособления за кораби и офшорни платформи.
Осветление със слънчева енергия– Off-grid системи с управление на батерията и димиране.
Службата за сухопътен транспорт на Сингапур надграждаше 25 000 улични лампи до интелигентни LED осветителни тела с централизирано затъмняване и докладване на грешки чрез протокол DALI. Проектът изисква конектори, способни да пренасят както захранващи, така и DALI контролни сигнали в един единствен кабел – намалявайки сложността на инсталацията и цената на кабела. Reunion достави серията M16 с 2+4 хибридна конфигурация (2 захранващи щифта за LED драйвер, 4 сигнални щифта за DALI), IP67 уплътнение и предварително сглобени PUR кабелни снопове.Доставени са над 25 000 конектора в целия проект. След 2 години работа в тропическия климат на Сингапур (висока влажност, силен дъжд), проектът съобщипроцент на повреда на конектора от 0,01%. Клиентът приписва хибридния дизайн 2+4 за позволяване на инсталация с един кабел, намалявайки времето за окабеляване с 35% в сравнение с предишни отделни инсталации за захранване/сигнал.
| Сертификация | Обхват |
| ISO 9001:2015 | Управление на качеството - проектиране, производство и следпродажбено обслужване. |
| ISO 14001:2015 | Управление на околната среда — проверено намаляване на отпадъците и устойчиви практики. |
| ISO 13485:2016 | Управление на качеството на медицинското устройство—приложимо за M16, използвано в оборудване за диагностика или наблюдение. |
| Признат от UL | Сертификация за безопасност на ниво компонент за пазарите в Северна Америка. |
| RoHS | Ограничение на опасни вещества—съответствие с Директивата на ЕС. |
Производствената линия на M16 LED конектор на Reunion работи при строг контрол на процеса. IP67 уплътнението се проверява на всяка производствена партида чрез действително изпитване с потапяне. Записите от тестовете, сертификатите за материали и докладите от инспекции се запазват за всяка партида, подкрепяйки вашите одити на качеството и изискванията на клиентската документация.
Хибридната конфигурация 2+4 е особено ценна заинтелигентни LED осветителни системи когато се изискват както захранващи, така и управляващи сигнали:
2 захранващи щифта доставя висок ток (10A) при 250V за LED драйвера.
4 сигнални пина пренасят управляващи сигнали с ниско напрежение (напр. DALI, DMX, 0-10V димиране или RS-485 данни).
Като комбинирате и двете в един съединител, вие елиминирате необходимостта от отделни захранващи и сигнални кабели – намалявайки времето за инсталиране, цената на кабела и пространството на панела. Това е особено ценно за интелигентното улично осветление, където осветителните тела често са разположени на голямо разстояние едно от друго и пускането на един хибриден кабел е значително по-рентабилно от пускането на отделни захранващи и контролни кабели.
Да – хибридната конфигурация 2+4 осигурява4 независими сигнални контакта, което позволява множество протоколи да бъдат пренасяни в един и същ конектор. Например:
ДАЛИ изисква 2 проводника (данни + заземяване).
DMX(RS-485) изисква 3 проводника (данни+, данни-, заземяване).
0-10V димиране изисква 2 проводника (дим + заземяване).
С 4 сигнални пина можете да поддържате DALI (2 пина) + един допълнителен контролен канал или пълно изпълнение на DMX (3 пина) + един резервен. За приложения, изискващи повече сигнални линии (напр. настройваемо бяло + RGB цветово управление), препоръчваме да използвате 5-, 6- или 8-пинови конфигурации. Нашият инженерен екип може да ви помогне да изберете оптималната конфигурация на щифта за вашите специфични изисквания за протокол.
За постигане и поддържане на IP67/IP68 уплътнение при външни LED инсталации, Reunion препоръчва:
Свързващ въртящ момент– Затегнете на ръка съединителната гайка, докато О-пръстенът влезе в контакт с повърхността на панела, след което приложете допълнителен въртящ момент0.6-0.8Nmс помощта на динамометричен ключ. Не превишавайте 1,0 Nm.
Проверка на О-пръстена– Сменете О-пръстена, ако се вижда деформация, напукване или втвърдяване.
График за подмяна– За външни LED инсталации (ежедневен топлинен цикъл, UV излагане, дъжд), сменяйте О-пръстените на всеки 2-3 години като част от превантивната поддръжка.
Радиус на огъване на кабела– Поддържайте минимален радиус на огъване от5 × диаметър на кабела на входа на съединителя, за да предотвратите напрежението върху уплътнението на кабела.
Ориентация на кабела– За външни инсталации ориентирайте изхода на кабела надолу, за да предотвратите натрупване на вода близо до интерфейса на уплътнението.
Почистване– Почистете външните части на съединителя с мек почистващ препарат и вода преди повторно свързване, за да предотвратите компрометиране на уплътнението от отпадъци.
