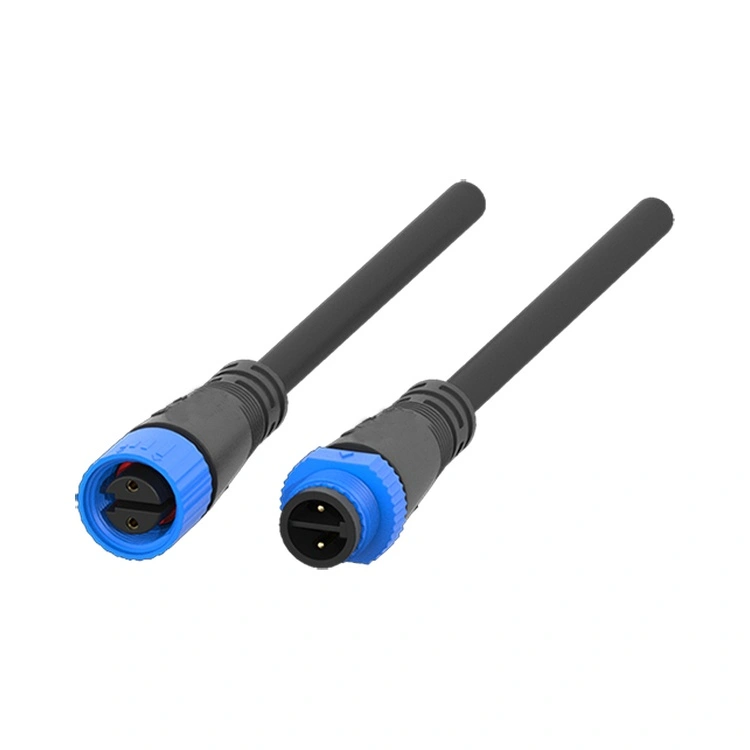

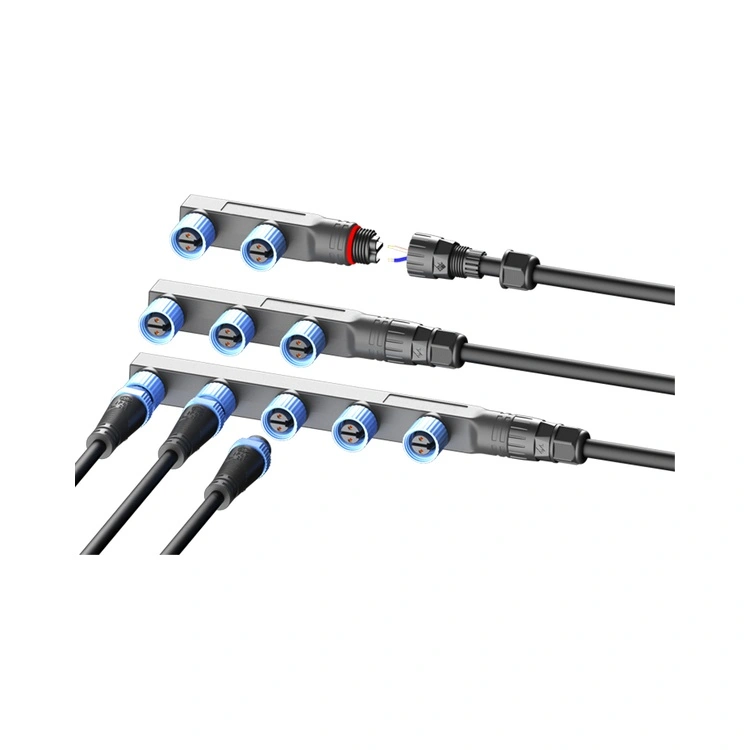

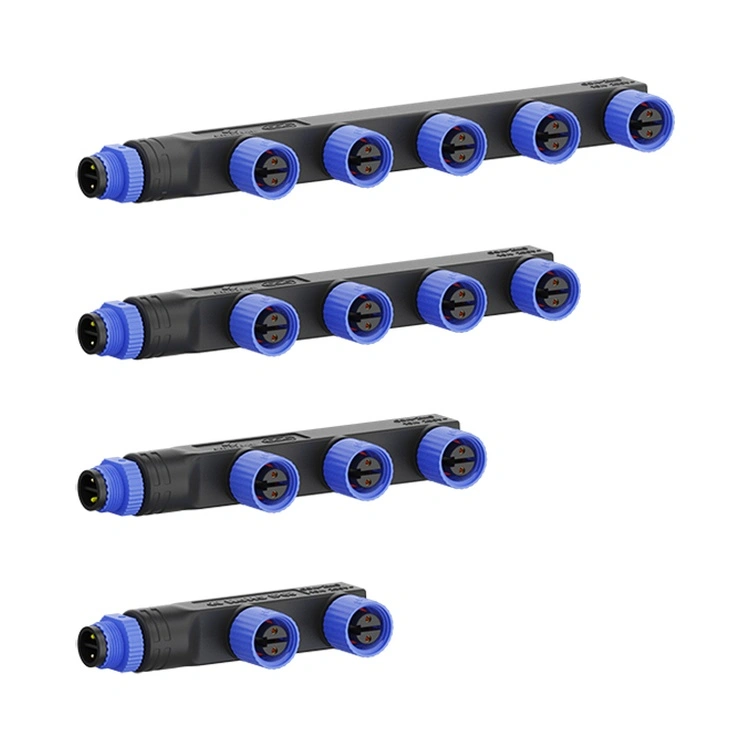

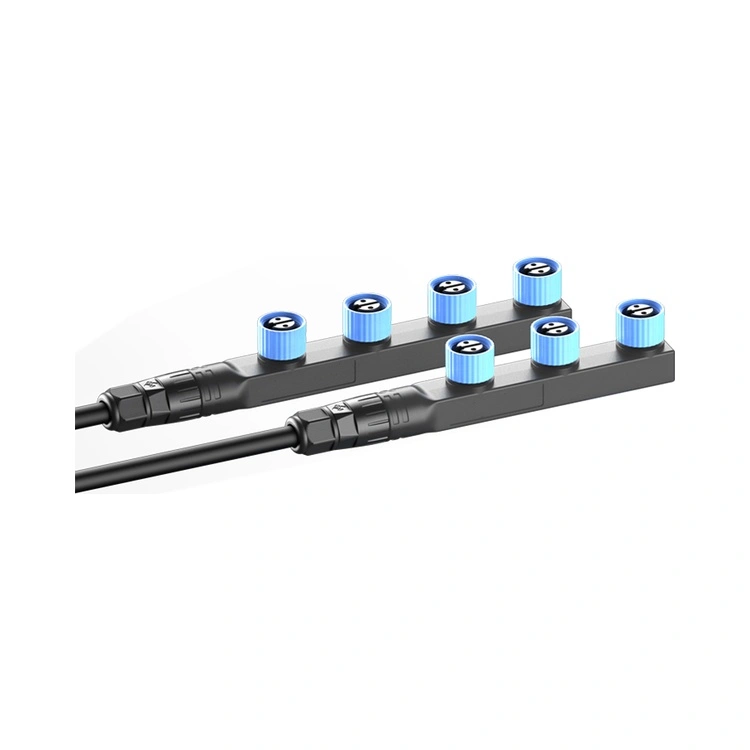

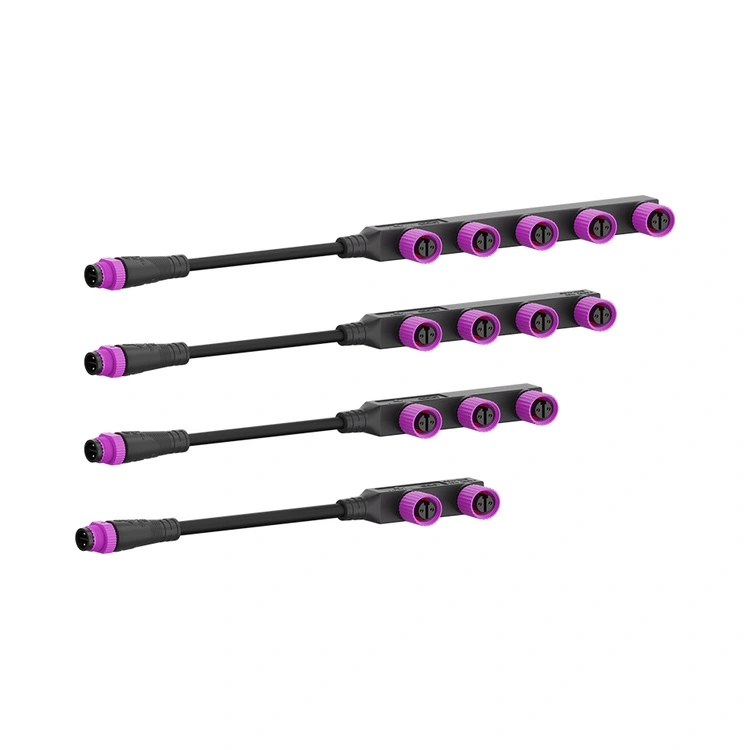

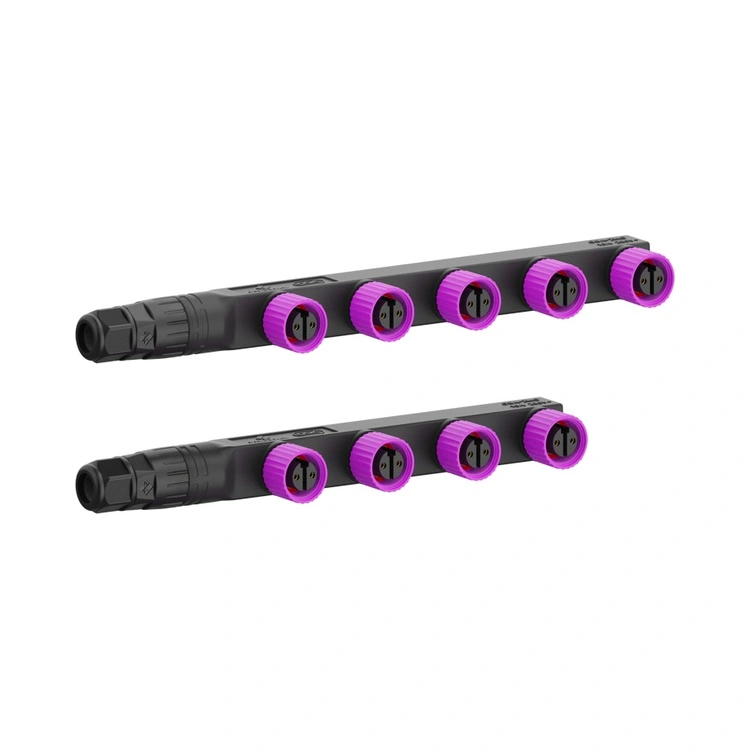

Конектор за LED светлина от серия M15

M15 серия LED светлинен конектор е специализираното свързване на Реюнион за индустрията за външно LED осветление – един от най-бързо развиващите се сегменти в индустриалното осветление. Сертифициран по стандартите за интерфейс за LED осветление, този кръгъл конектор с резба съчетава компактен 15 mm F-тип дизайн с уплътнение с IP67, което го прави подходящ за улично осветление, тунелно осветление, архитектурно осветление, прожектори на стадиони и външни LED дисплеи.

Корпусът на съединителя е изработен от високоякостна термопластмаса PA66, осигуряваща отлична устойчивост на атмосферни влияния, защита от корозия и механична издръжливост без проблемите с теглото и корозията на металните алтернативи.

Ключова характеристика за безопасност на серията M15 е нейният дизайн с многоядрени вътрешни прегради - отделни бариери между захранващите проводници предотвратяват късо съединение от повреда на изолацията на проводника, критично изискване за високомощни LED инсталации, където захранващите устройства могат да доставят над 500 W.

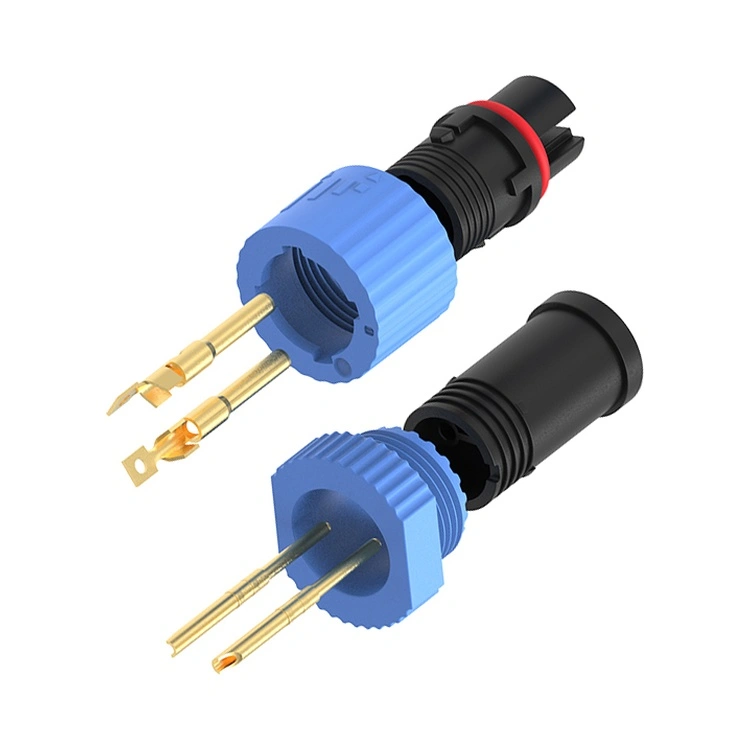

Контактите са произведени от медна сплав със златно покритие, като поддържат ниско и стабилно контактно съпротивление (≤3mΩ) през целия експлоатационен живот на конектора.

Предлага се в 2-, 3-, 4- и 5-пинови конфигурации с номинален ток до 10A, серията M15 поддържа LED драйвери както с постоянен ток, така и с постоянно напрежение.

Reunion произвежда серията M15 чрез вертикално интегриран процес - от прецизно леене под налягане през автоматизирано сглобяване и 100% електрически тестове. Заключващият механизъм с резба осигурява съединяване, устойчиво на вибрации – критично за инсталации, изложени на вятър, вибрации от трафика и термични цикли от -40°C до +105°C.

За инженерите, проектиращи системи за външно осветление, този конектор осигурява надеждно, безопасно и компактно решение, специално пригодено за LED приложения, подкрепено от 15-годишния производствен опит на Reunion.

Ключови точки за продажба

Серията M15 е специално създадена за външно LED осветление, с функции, които отговарят на специфичните изисквания на дългосрочни външни инсталации.

Технически спецификации

Общи спецификации:

Работна температура:-40°C ~ +105°C

Степен на защита:IP67 / IP68 (свързани)

Материал на корпуса:PA66

Контактен материал:Позлатена медна сплав

Контактно съпротивление:≤3mΩ

Цикли на чифтосване:≥500

Стандартен дизайн:Съответства на стандартите за интерфейс за LED осветление

Клас на запалимост:UL 94 V-0

Всички материали отговарят на RoHS

Приложения и случаи на употреба в реалния свят

Конекторът за LED светлина от серия M15 се използва в приложения за външно осветление, където надеждността и безопасността са от първостепенно значение.

Основни полета за приложение

Улично и магистрално осветление– LED системи за улично и магистрално осветление.

Тунелно осветление– Осветление на магистрален и железопътен тунел.

Архитектурно и фасадно осветление– Изграждане на контури, мостове и паметници.

Стадиони и спортно осветление– Едроплощни прожекторни системи.

Външни LED дисплеи– Модулни билбордове и широкоформатни екрани.

Ландшафтно и парково осветление– Осветление на пътеки, декоративни инсталации и градинско осветление.

Осветление със слънчева енергия– Дистанционно осветление на улици и пътеки.

Сертификати и осигуряване на качеството

Производствената линия на M15 LED конектор на Reunion работи при строг контрол на процеса. IP67 уплътнението се проверява на всяка производствена партида чрез действително изпитване с потапяне. Записите от тестовете, сертификатите за материали и докладите от инспекции се запазват за всяка партида, подкрепяйки вашите одити на качеството и изискванията на клиентската документация.

Често задавани въпроси (FAQ)

1. Защо конекторът M15 LED има вътрешни прегради между проводниците - това стандартна характеристика ли е?

Дизайнът на многоядрения вътрешен дял е aфункция за безопасност специално проектирани в серията M15 за приложения с LED осветление. При LED инсталации с висока мощност, захранването може да достави >500 W при напрежение до 350 V DC. Ако изолационният слой на проводника се повреди (по време на монтажа или от вибрации), откритите проводници могат да предизвикат късо съединение, причинявайки повреда на драйвера или дори пожар. Вътрешните прегради осигуряват физическо разделяне между проводниците в тялото на конектора, предотвратявайки контакт дори ако изолацията е нарушена. Тази функция ене е стандартен в съединители с общо предназначение (M8/M12) и е ключов диференциатор за M15. Преградите на Reunion са формовани интегрално с изолатора - не са добавени като отделни компоненти - гарантирайки, че остават ефективни през целия експлоатационен живот на конектора.

2. Какъв е правилният въртящ момент за съединителната гайка M15 и как трябва да се поддържа уплътнението IP67 във времето?

За постигане и поддържане на IP67 уплътнение при външни LED инсталации, Reunion препоръчва:

Свързващ въртящ момент– Затегнете на ръка съединителната гайка, докато О-пръстенът влезе в контакт с повърхността на панела, след което приложете допълнителен въртящ момент0,4-0,6Nmс помощта на динамометричен ключ. Не превишавайте 0,8 Nm.

Проверка на О-пръстена– Предварително инсталираният O-пръстен трябва да се проверява при всеки цикъл на поддръжка. Сменете, ако се вижда деформация, напукване или втвърдяване.

График за смяна на О-пръстен– За външни инсталации с ежедневен топлинен цикъл, сменяйте О-пръстените на всеки 2-3 години като част от превантивната поддръжка.

Радиус на огъване на кабела– Поддържайте минимален радиус на огъване от5 × диаметър на кабела на входа на съединителя, за да предотвратите напрежението върху уплътнението на кабела.

Ориентация на кабела– Ориентирайте изхода на кабела надолу, за да предотвратите натрупване на вода близо до интерфейса на уплътнението.

Почистване преди повторно свързване– Почистете външните части на съединителя с мек почистващ препарат и вода преди повторно свързване, за да предотвратите компрометиране на уплътнението от отпадъци.
