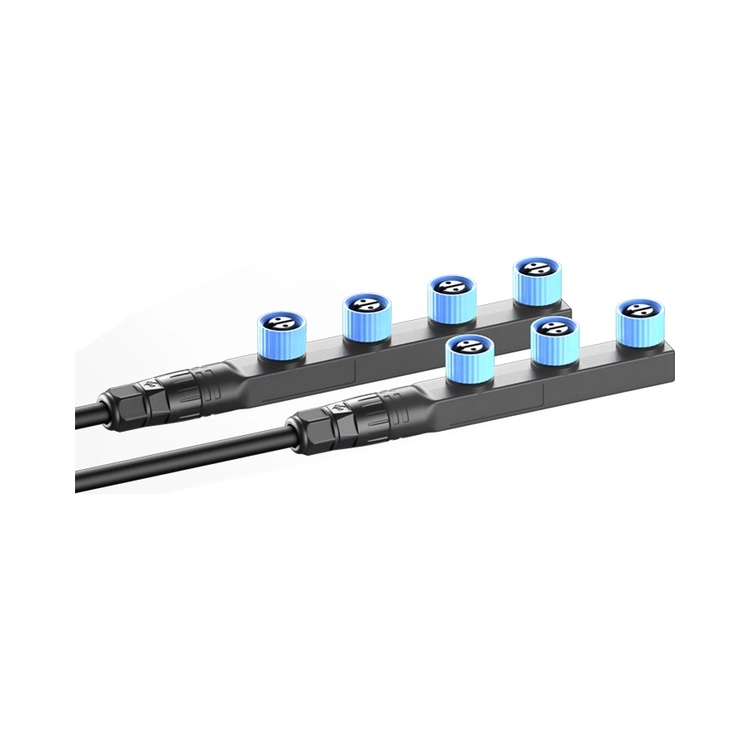

Пластмасовият водоустойчив конектор M15 предоставя уникални предимства, които металните конектори не могат да предоставят, особено в крайбрежни, морски и чувствителни към теглото приложения.
| Характеристика | полза |
| Устойчив на корозия корпус PA66 | Без ръжда, без окисляване - предназначен за солен спрей, крайбрежни среди и инсталации, изложени на химикали. |
| До 60% намаляване на теглото | Значително по-лек от месинговите еквиваленти—намалява натоварването върху осветителните конструкции и опростява манипулирането. |
| IP67 Защита от околната среда | Издържа на продължително потапяне—надежден за външни, морски и предразположени към наводнения инсталации. |
| Многоядрени вътрешни дялове | Отделни бариери между захранващите проводници—повишава електрическата безопасност при външно оборудване с висока мощност. |
| Позлатени контакти от медна сплав | Ниско контактно съпротивление (≤3mΩ) и защита от корозия—поддържа производителност във влажна среда. |
| Заключващ механизъм с резба | Свързване, устойчиво на вибрации—предотвратява разхлабване от вятър, вълни и вибрации от трафика. |
| -40°C до +105°C Работа | Широкият температурен диапазон покрива екстремни външни и морски условия. |
| Параметър | 2-пинов | 3-пинов | 4-пинов | 5-пинов |
| Номинално напрежение | 250V | 250V | 125V | 125V |
| Текущ рейтинг | 10А | 10А | 10А | 10А |
| Телен участък | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
Работна температура:-40°C ~ +105°C
Степен на защита:IP67 / IP68 (свързани)
Материал на корпуса:PA66
Контактен материал:Позлатена медна сплав
Контактно съпротивление:≤3mΩ (първоначално)
Цикли на чифтосване:≥500
Стандартен дизайн:Съответства на стандартите за интерфейс за LED осветление и външно оборудване
Клас на запалимост:UL 94 V-0
Тегло:Приблизително 60% по-лек от сравнимите месингови конектори
Всички материали отговарят на RoHS
Вътрешните възможности за леене под налягане на Reunion позволяват на производителите на външно оборудване да приспособят пластмасовия водоустойчив конектор M15 към техните специфични изисквания за дизайн – от цвят и текстура до кабелни сглобки и опаковка.
Цвят на корпуса– Всеки цвят по RAL или Pantone, формован директно в материала – не се изисква боядисване или вторично покритие. Цветът е интегрален и няма да се начупва или обелва.
Текстура на повърхността– Гладки, матови или текстурирани покрития за сцепление или естетически изисквания.
Кабелни възли– Дължина по избор (0,1 m до 20 m), PUR (устойчив на масло/химикали) или PVC кожух, еднокраен или двукраен, със или без формовано облекчаване на напрежението.
Контакт Зареждане– 2, 3, 4 или 5 пина според изискванията; неизползвани позиции, оставени празни или снабдени с фиктивни щифтове за механичен баланс.
Маркировка на кабела– Персонализиран печат или термосвиваеми етикети за идентификация на веригата.
Ориентация на конектора– Версии с прав или прав ъгъл за монтаж на панел или кабел.
Опаковка– Антистатични торби, ролки или етикетирани по поръчка кашони за автоматизирани поточни линии.
Reunion управлява специално съоръжение за леене под налягане в рамките на своя завод в Шенжен с площ от 4000 m²:
Сушене на материала– PA66 е прецизно изсушен, за да се отстрани влагата и да се предотвратят формовъчни дефекти.
Инжекционно формоване– Прецизно формоване на автоматизирани преси с контрол на толеранса ±0.02mm; цветен пигмент, добавен директно към смолата.
Свържете се с щамповане и покритие– Високоскоростно щамповане от медна сплав със селективно позлатяване в автоматизирани линии за варелно покритие.
Вторични операции– Вмъкване на позлатени контакти и уплътнения с О-пръстен в формования корпус.
Обработка на кабели– Автоматизирано рязане, оголване и калайдисване; вътрешнофирмено PUR/PVC кабелно екструдиране за персонализирани кабелни комплекти.
Сглобяване– Полуавтоматизирани линии с визуално инспектирано разположение на контакта и закрепване с контролиран въртящ момент.
Електрически тестове– 100% проверка на непрекъснатост, изолационно съпротивление (≥5000MΩ) и диелектрична устойчивост.
Вземане на проби от околната среда– Партидно вземане на проби за IP67 потапяне (1 m, 30 минути) и термичен цикъл.
Опаковка– Антистатично вакуумно запечатване с десикант; картонени опаковки за износ с персонализирано етикетиране според изискванията.
| Сертификация | Обхват |
| ISO 9001:2015 | Управление на качеството - проектиране, производство и следпродажбено обслужване. |
| ISO 14001:2015 | Управление на околната среда — проверено намаляване на отпадъците и устойчиви практики. |
| ISO 13485:2016 | Управление на качеството на медицинското устройство—приложимо за M15, използвано в оборудване за диагностика или наблюдение. |
| Признат от UL | Сертификация за безопасност на ниво компонент за пазарите в Северна Америка. |
| RoHS | Ограничение на опасни вещества—съответствие с Директивата на ЕС. |
Производствената линия за пластмасови съединители M15 на Reunion работи при строг контрол на процеса. IP67 уплътнението се проверява на всяка производствена партида чрез действително изпитване на потапяне (1 m, 30 минути) с използване на вода. Записите от тестовете, сертификатите за материали и докладите от инспекции се запазват за всяка партида, подкрепяйки вашите одити на качеството и изискванията на клиентската документация.
Корпусът PA66 на M15 епо своята същност устойчиви на корозия— не ръждясва и не се окислява. При независимо тестване на солен спрей по ASTM B117 (96 часа) не наблюдавахме влошаване на повърхността, никакво намаляване на целостта на уплътнението (IP67 проверен след тест), а контактните повърхности останаха в рамките на спецификацията поради златно покритие. За разлика от това, месинговите съединители с никелово покритие често показват видима корозия (тъпки, бяла ръжда) в рамките на 48-72 часа след излагане на солен спрей, което може да компрометира уплътнението на О-пръстена и целостта на резбата. За морска среда (офшорни платформи, крайбрежно осветление, кораби), пластмасовият M15 значително превъзхожда металните съединители с покритие.
да Докато корпусът е пластмасов,заключващ интерфейс с резба включва метални вложки, за да осигури постоянно задържане на въртящия момент през стотици цикли на свързване. Тестването на Reunion показва, че силата на задържане остава >90% от първоначалната спецификация след 500 цикъла на свързване, износването на резбата е минимално поради зацепването на резбата метал към метал, а уплътнението на О-пръстена остава ефективно в целия температурен диапазон. За приложения с висок цикъл (напр. годишна поддръжка, изискваща разкачване на конектора), препоръчваме смазване на О-пръстена със силиконова грес при всяко свързване, за да удължите живота на уплътнението.
