The Водоустойчив конектор от серия M15 не е просто резбован кръгъл интерфейс; това е специалната защитна бариера на Реюнион за високомощни LED системи, където ограниченията на пространството се срещат при екстремни метеорологични условия. Докато стандартните опции M12 се справят със сигнали с нисък ток, тази 15-милиметрова платформа побира 16–20AWG проводници, носещи до 10A на щифт – критично за задвижване на модерни 500W+ LED двигатели в архитектурни и инфраструктурни проекти.
Уникален инженерен диференциатор: Корпусът тип дизайн се интегрирамногоядрени вътрешни дялове— физически бариери, които разделят захранващите и сигналните ленти в една и съща обвивка. В реални инсталации (напр. тунелно осветление с денонощна работа), тази преграда предотвратява катастрофални къси съединения, ако отделната изолация на проводника се износи поради вибрации, режим на повреда, който често се пренебрегва от общите кръгли съединители.

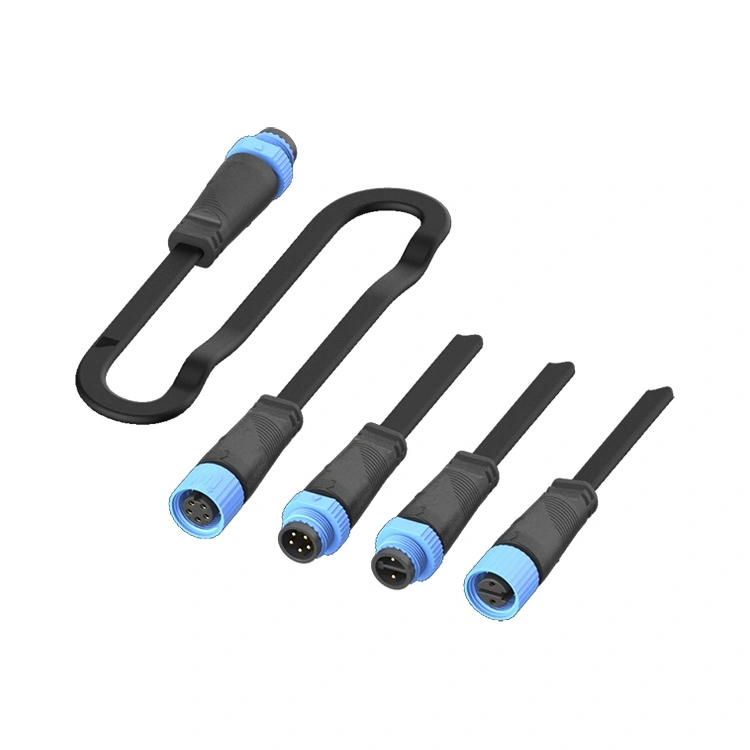

Reunion произвежда тази серия чрез вертикално интегриран процес: прецизно леене под налягане PA66, автоматизирано позлатяване на контакти от медна сплав и 100% електрически тест на партида. Предлага се в 2-, 3-, 4- и 5-щифтови оформления, Водоустойчив конектор от серия M15 поддържа както LED драйвери с постоянен ток, така и с постоянно напрежение, със заключваща гайка с резба, която поддържа целостта на въртящия момент при индуциран от вятъра резонанс и ежедневни топлинни цикли.
| Характеристика | Проектирана полза за вашия проект |
| IP67/IP68 съчетано уплътнение | Издържа на временни наводнения (IP67) и непрекъснато потапяне до 1,5 m (IP68)—проверено чрез тестове за проникване на вода на ниво партида |
| Компактен 15 мм дизайн | Побира се в тънки LED осветителни тела и монтирани на стълбове дисплеи, където всеки милиметър е от значение; намалява натоварването от вятър върху телата. |
| Многоядрени вътрешни дялове | Безопасността на първо място: Физическото разделяне между захранващите вериги (250V/10A) предотвратява образуването на дъга от пълзене на изолацията |
| PA66 Корпус | Надживява металните корпуси в крайбрежни или химически агресивни среди. |
| Позлатени контакти | Поддържа контактно съпротивление ≤3mΩ над 500+ цикъла на свързване |
| Ядра | 2,3,4,5 щифта по избор |
| Параметър | 2-пинов | 3-пинов | 4-пинов | 5-пинов |
| Номинално напрежение | 250V | 250V | 125V | 125V |
| Текущ рейтинг (на щифт) | 10А | 10А | 10А | 10А |
| Обхват на проводника | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| Диелектрично издържано напрежение | 1500V AC | 1500V AC | 1000V AC | 1000V AC |
| Изолационно съпротивление | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
Работна температура:-40°C ~ +105°C
Защита:IP67 / IP68 (проверено при свързващо състояние с доставения О-пръстен)
Жилище:PA66

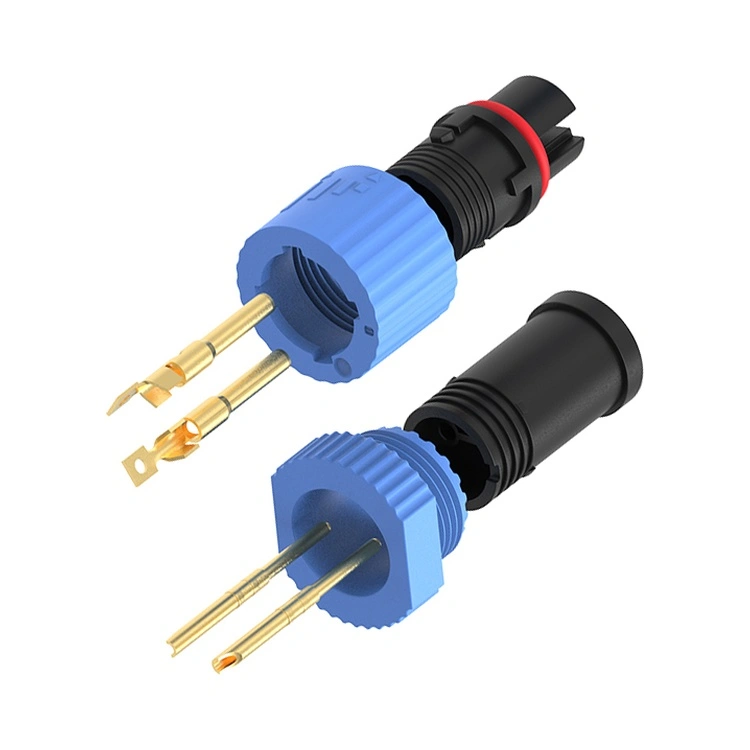

Контакт:Позлатена медна сплав
Контактно съпротивление:≤3mΩ
Издръжливост на чифтосване:≥500 пъти
Запалимост:UL 94 V-0
Съответствие:RoHS, REACH
| Аспект | Серия Reunion M15 | Първокласни марки от ЕС/САЩ | Евтини алтернативи |
| Единична цена | Конкурентен обем (попитайте за ценообразуване на нива) | 2–3 пъти по-висока | По-евтино предварително, но скрити разходи за повреда |
| Вътрешни предпазни прегради | Да – стандартно за всички щифтове | Предлага се рядко | Винаги отсъстващ |
| Материал на корпуса | PA66 | PA или цинкова сплав | Рециклиран/неизвестен клас – става крехък за 2 години |
| Контактно покритие | Златна пластика | Злато или сребро (0,1–0,2 µm) | Калай или без покритие |
| Температурен диапазон | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| Проследимост | ERP-кодиран от партида смола до окончателно сглобяване | да | Няма |
| Време за изпълнение | 12-15 дни | 6–8 седмици | Непредсказуем (30–60 дни) |
| Персонализиране MOQ | 100 бр (за кабелни комплекти) | 500+ бр | Не се предлага |
| Инженерна поддръжка | 24 часа реакция, 10 вътрешни инженери | По-бавно поради поддръжка на нива | Няма техническа подкрепа |
Производствените съоръжения на Реюнион (сертифицирани по ISO 9001, 14001 и 13485) работят под строг статистически контрол на процеса. Всяка производствена партида от Водоустойчив конектор от серия M15 включва:
Суровина
Записи за леене под налягане (налягане, температура, време на цикъл)
100% електрическо тестване (Hi-pot, изолационно съпротивление и контактно съпротивление)
Доклади за тестове за потапяне IP67 (произволна извадка от всяка партида – запазени снимки и видеоклипове)
The Водоустойчив конектор от серия M15 не е общ конектор за автоматизация, преназначен за осветление. Той адресира три реални пропуска:
Текущ капацитет: M12/M8 обикновено обработва 4A макс; M15 доставя10A на щифт— от съществено значение за 100W+ LED модули.
Предпазни прегради: Вътрешните бариери сазадължително за SELV (Safety Extra Low Voltage) системи, където захранващите и контролните проводници съществуват едновременно. Без тях страничната жица може да скъси 250 V към сигнална линия, унищожавайки драйверите.
Издръжливост: Корпусът от PA66 на M15 с UV стабилизатори предотвратява напукване, предизвикано от слънцето - известен режим на повреда за стандартни найлонови смеси M12 при външни монтажи на стълбове.
Три инженерни причини:
Съвпадение на топлинното разширение: PA66 се разширява/свива с обвивката на кабела и LED корпуса, намалявайки напрежението на срязване на уплътнението по време на колебания от -40°C~+105°C.
Избягване на галванична корозия: В крайбрежни среди или среди със сол за размразяване, металните съединители страдат от корозия на пукнатини дори и при покритие. PA66 елиминира това напълно.
Намаляване на теглотона: 40% по-леки от еквивалентните метални корпуси - критично за конзолни рамена на осветителни тела при натоварване от вятър.
За проекти, които изрично изискват метално екраниране (напр. чувствително към EMI медицинско осветление), Reunion предлага алтернативни серии, но за 95% от външните LED приложения PA66 превъзхожда метала по обща цена на притежание.

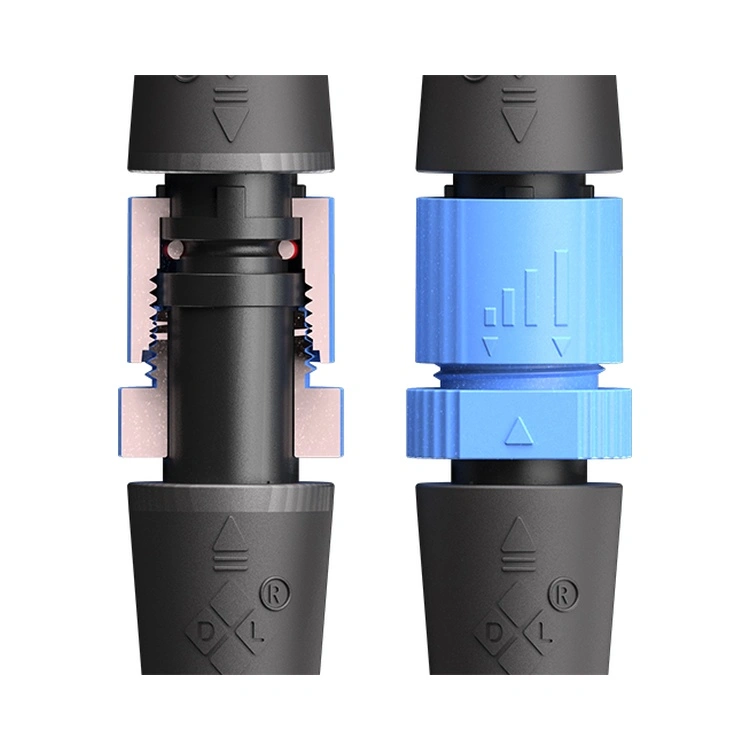

Свързващ въртящ момент:Затегнете на ръка, докато О-пръстенът легне, след което поставете0,4–0,6 Nm с динамометричен ключ. Никога не превишавайте 0,8 Nm (свръхкомпресията изкривява О-пръстена).
Проверка на О-пръстена:Сменяйте предварително инсталирания O-пръстен от NBR на всеки24 месеца за инсталации с дневен термичен цикъл >30°C делта.
Вход за кабел:Поддържайте a5 × диаметър на кабела радиус на огъване при освобождаването на напрежението, за да се предотвратят микропроцепи около изолацията на проводника.
Ориентация: Винаги насочвайте кабела надолу, за да избегнете натрупване на вода в интерфейса на задната обвивка.
Reunion доставя фабрично сглобени кабелни снопове с предварително затегнати конектори - елиминирайки променливостта на монтажа на място за критични инфраструктурни проекти.
