Монтаж на медицински кабел

Продукт ЗАЯВИТЕЛ

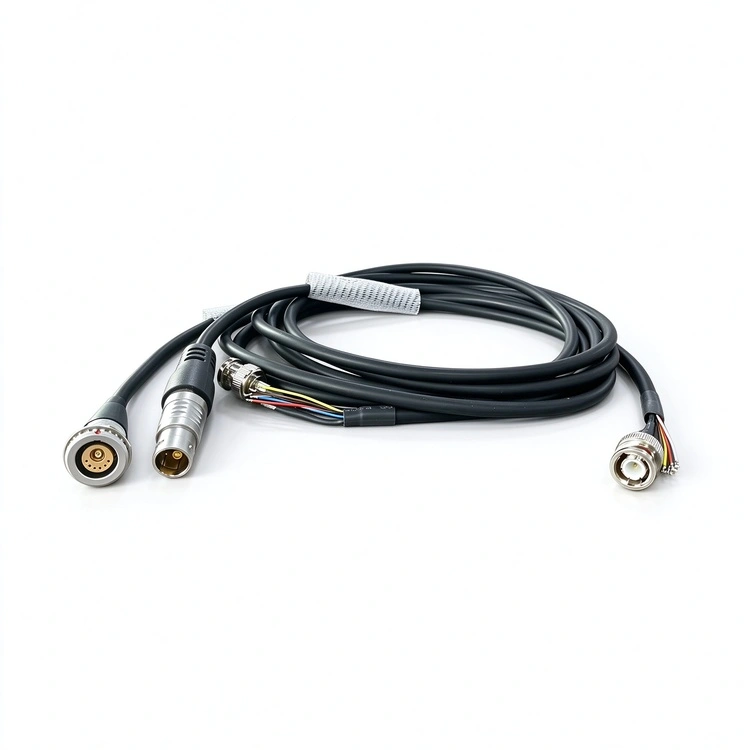

Ендоскопия:

Кабелният комплект за медицински ендоскопи е специализираното решение за свързване на Reunion за ендоскопски изображения и хирургически инструменти, проектирано да отговаря на строгите изисквания на минимално инвазивни процедури. Този кабелен комплект съчетава ултра-гъвкави проводници с висок цикъл с конектори от медицински клас и формоване, за да създаде надежден, издръжлив интерфейс между главата на ендоскопската камера и системата за обработка на изображения.

Конструкцията на кабела включва проводници с голям брой нишки с прецизен контрол на импеданса, за да се поддържа целостта на сигнала за видео предаване с висока разделителна способност (4K и повече), докато външната обвивка е произведена от биосъвместими, стерилизуеми материали. Сглобката разполага с интегрирани елементи за облекчаване на напрежението и ограничаване на огъването за защита на деликатните вътрешни структури на кабела по време на повтарящи се манипулации и цикли на стерилизация.

Основни полета за приложение

GI ендоскопия – гастроскопи, колоноскопи и дуоденоскопи.

Артроскопия – Ставна визуализация за ортопедични операции.

Лапароскопия – коремни и тазови диагностични и хирургични процедури.

УНГ ендоскопия – Визуализация на синусите и ларинкса.

Урология – Цистоскопия и уретероскопия.

Невроендоскопия – Мозъчна и вентрикуларна визуализация.

Ветеринарна ендоскопия – Диагностична и хирургична ендоскопия в ветеринарната медицина.

Система за радиочестотна плазмена хирургия:

Ние увеличаваме разстоянието между щифтовете за високо напрежение и щифтовете за ниско напрежение, добавяме прегради и отделяме щифтовете за високо напрежение от щифтовете за ниско напрежение с прегради, за да отговорим на изискването на клиента за 2000 V високо напрежение.

Предвид общата цена на консумативите използваме пластмасови съединители. Обвивката на гнездото е направена от PSU с висока поддръжка, изолаторът е направен от PEEK, отворите на гнездото са направени от 12u златисто медно покритие, което отговаря на изискването на клиента за 10 000 цикъла живот на цялата машина. Щепселът е направен от нормални материали, а щифтовете са покрити със злато с дебелина 1u. Цената е достатъчно ниска, за да отговори на изискването за еднократна употреба.

Основни полета за приложение

Аритмия, Тумор, Гинекология и акушерство

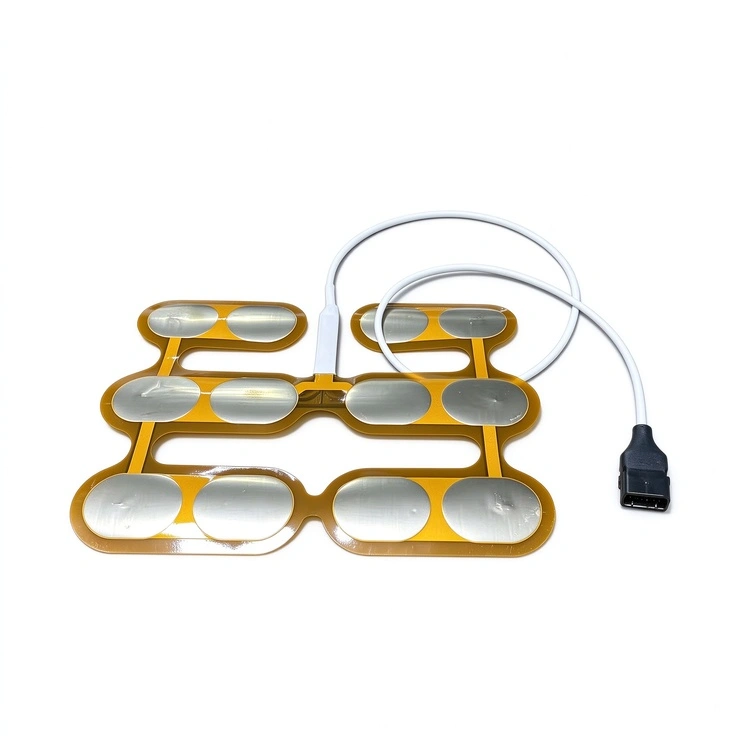

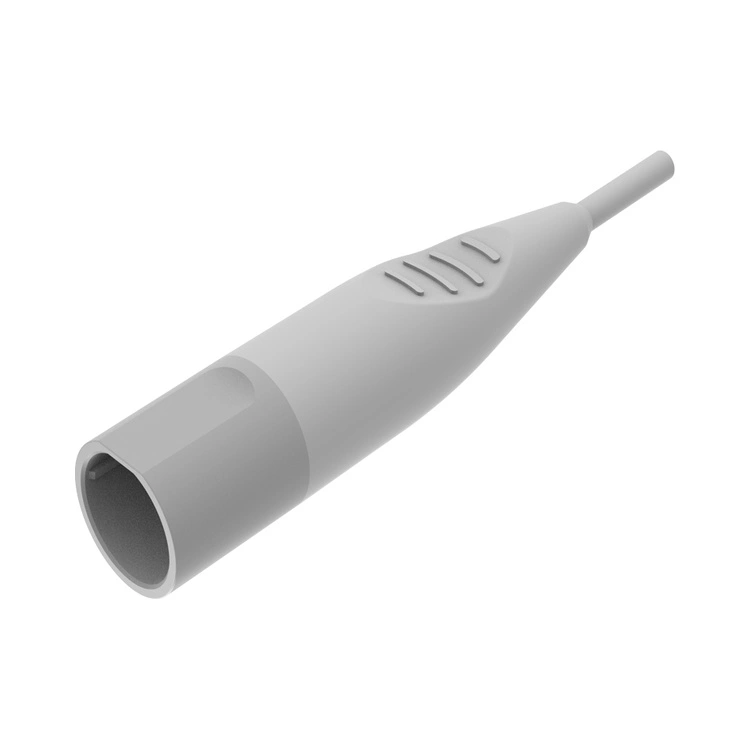

Монтаж на медицински кабел за еднократна употреба：

В медицинските устройства за еднократна употреба комплектът медицински кабел за еднократна употреба не е стока – той е критичен интерфейс за безопасност на пациента. Reunion не прави просто съединители. Ние също така се фокусираме върху проектирането и производството на комплект медицински кабели за еднократна употреба — проектирани за ЕКГ за еднократна употреба, SpO₂, хирургия с радиочестотна аблация и наблюдение на пациенти, с валидирана биосъвместимост и 100% електрическо тестване на единица.

Основни полета за приложение

Отоларингология - Хирургия на глава и шия, Спортна медицина + Ставна хирургия, Ортопедия + Гръбначна хирургия, Лицево-челюстна хирургия

Сертификати и осигуряване на качеството

Често задавани въпроси (FAQ)

Как Reunion гарантира целостта на 4K видео сигнала в гъвкавите кабелни модули?

Предаването на 4K видео изисква прецизен контрол на импеданса и екраниране. Reunion постига това чрез:

Контролиран импеданс – Поддържаме 75Ω (еднопосочен) или 100Ω (диференциален) импеданс чрез внимателна геометрия на проводника и избор на диелектрик.

Многослойно екраниране – екранирането от фолио + оплетка осигурява >95% покритие за предотвратяване на влошаване на сигнала от EMI.

Конструкция с диференциална двойка – За 4K сигнали, изискващи диференциално предаване, използваме конструкция с усукана двойка с контролирано съвпадение на дължината.

100% TDR тестване – Всеки комплект се тества за постоянство на импеданса и целостта на сигнала.

Нашите кабелни модули са проектирани да отговарят на изискванията за HD и 4K сигнали, определени от производителите на оригинално оборудване за медицински камери.

Какъв е типичният срок за изпълнение на медицински кабелен комплект по поръчка и каква минимална поръчка се прилага?

Проби на прототипи – 10-15 дни (1-10 сглобки).

Пилотно производство – 17-20 дни (50-100 монтажа).

Производствени поръчки – 25-30 седмици (100+ сглобки).

Минималната поръчка за персонализирани кабелни комплекти обикновено е 10 броя за стандартни конструкции (стандартен материал на обвивката, стандартни конектори). За сложни възли с персонализирани съединителни инструменти или специализирани материали минималната поръчка може да бъде по-висока; препоръчваме да обсъдите вашите изисквания с нашия инженерен екип, за да оптимизирате разходите и времето за изпълнение.
